مشکل: اسپری نکردن دستگاه خوشبوکننده هوا مدل lemser

[HS13&86]

سلام دوستان من یه دستگاه خشبو کننده LEMSER مدل گرین ورد دارم وقتی روشنش میکنم موتور دائم در حال چرخش تا وقتی خاموشش کنم
کسی اگر اطلاعاتی در این مورد داره ممنون میشم راهنمایی کنه ، حدس خودم اینه که ای سی مشکل پدا کرده باشه چون داغ میشه بعد اتصال منبع تغزیه ولی چون هیچ کدی روش نداره نمیتونم تعویضش کنم

قطعه ای که میفرمایید، میکروکنترلر هست و نه آیسی.



[infoshinfo]

سلام

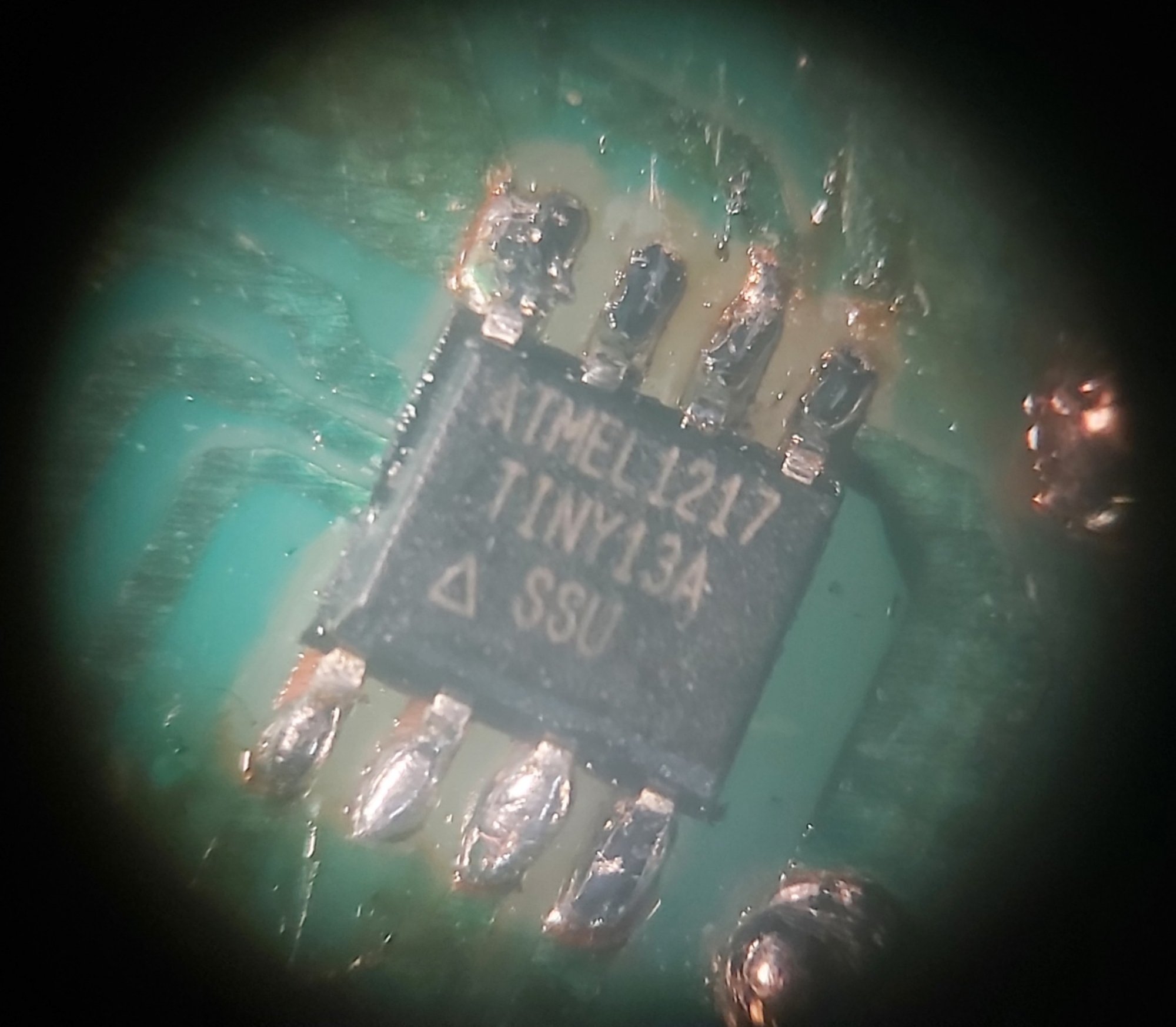

یه مدل اسپادانا دستم رسیده که میکرو TINY13A اون سوخته. از اونجایی که مدل‌ و برندهای مختلف این دستگاه که از میکرو tiny استفاده میکنه تقریبا شبیه به هم هست؛ ممنون میشم اگر همکاران فایل برنامه این دستگاه رو دارن تو تاپیک قرار بدن.

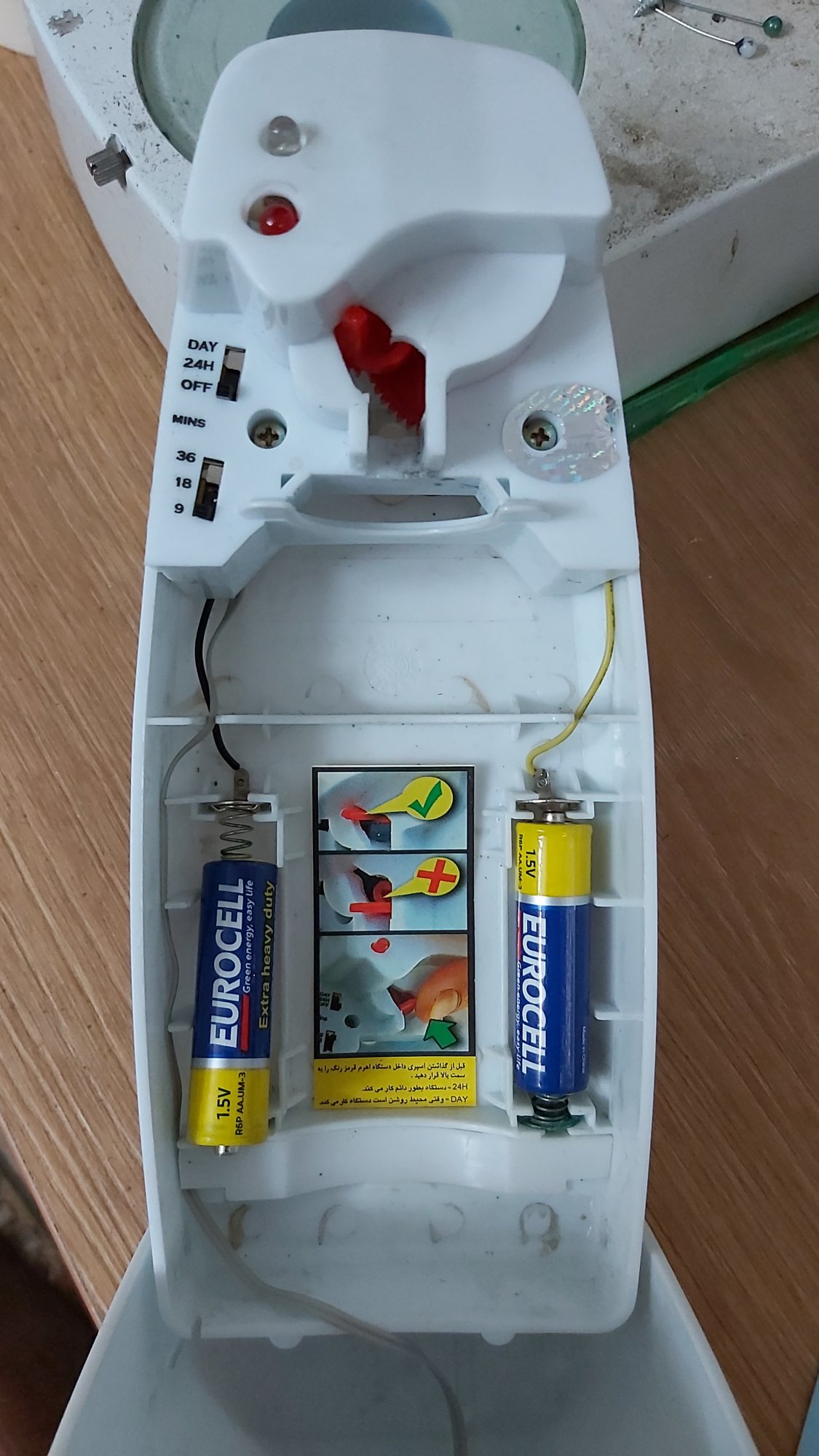

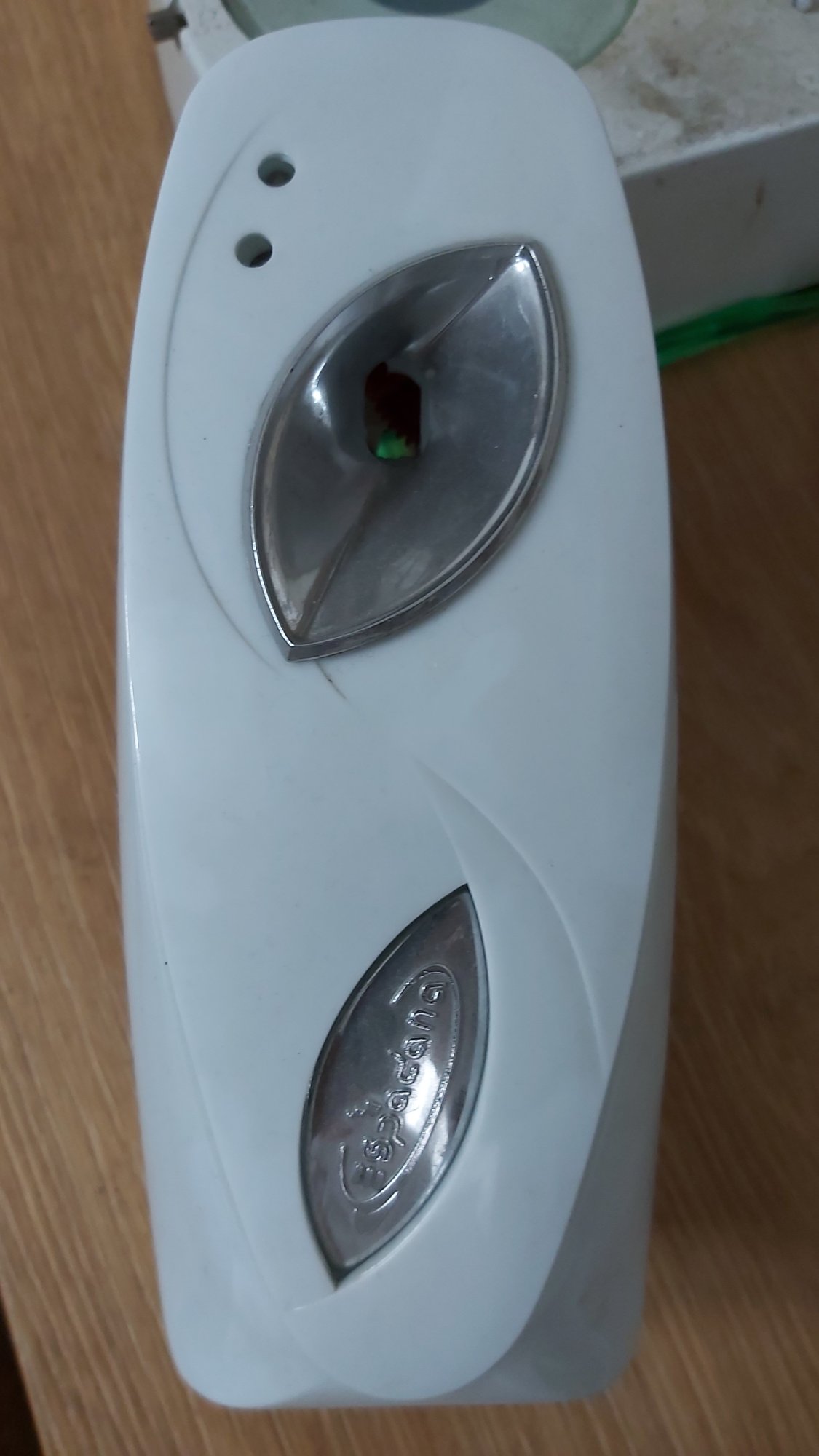

ضمنا تصاویر دستگاه و دیتاشیت میکرو رو جهت بهره‌برداری قرار میدم.

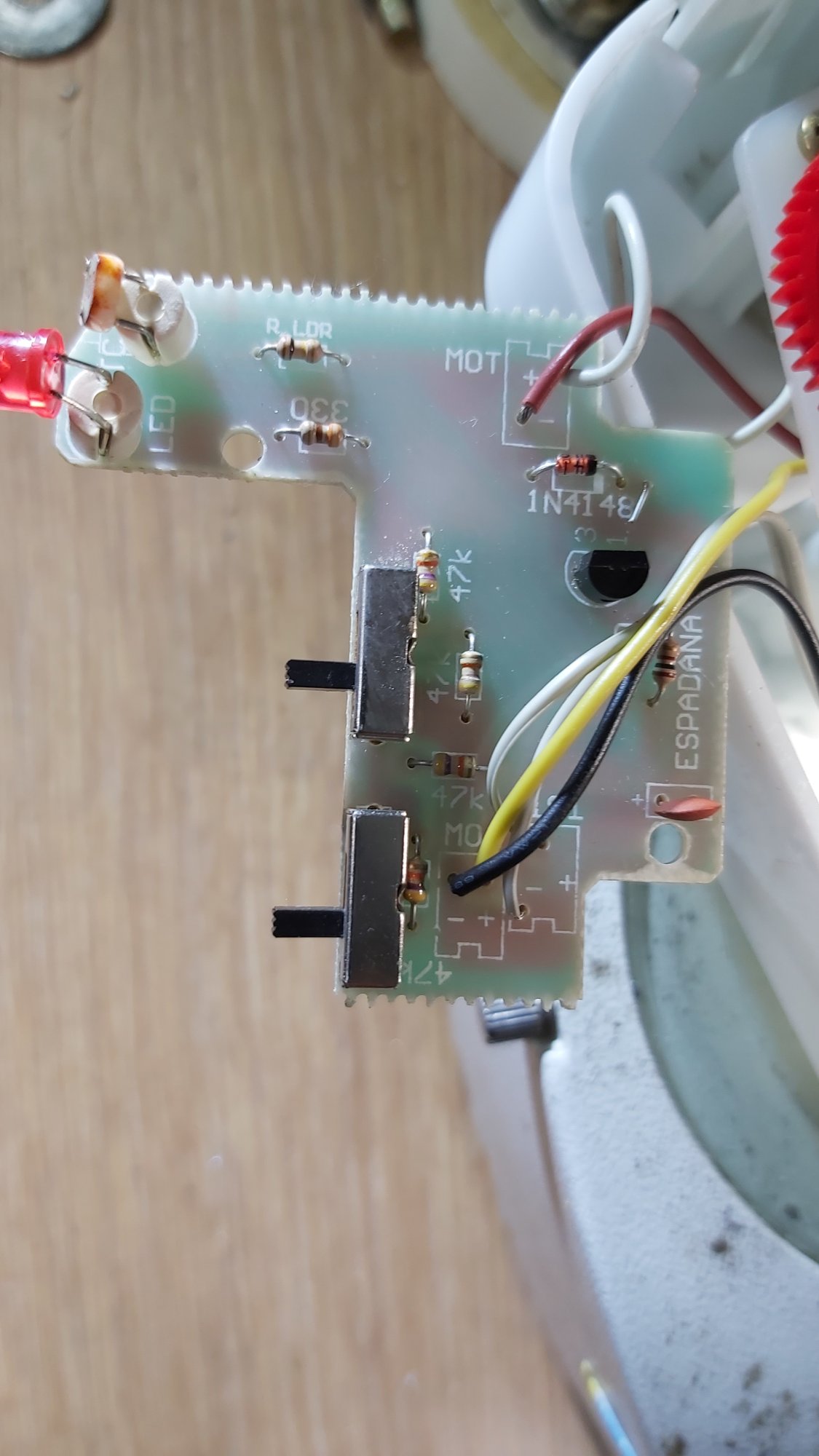

یادآور میشه سیم‌های:
زرد +باطری، -- مشکی.
زوج طوسی رفت و برگشت به شاسی فشاری جهت اسپری بصورت دستی.
و قرمز و سفید جهت موتور می‌باشد.



[Game Pc]

قطعه ای که میفرمایید، میکروکنترلر هست و نه آیسی.



[Game Pc]

خوب این میکرو کنترل که میفرمائید کد نداره چطور میتونم عوضش کنم؟



[HS13&86]

خوب این میکرو کنترل که میفرمائید کد نداره چطور میتونم عوضش کنم؟

جزو میکروکنترلر های سفارشی و اختصاصی محسوب میشه و فقط میتونید از روی برد اوراقی جدا کنید



[infoshinfo]

جزو میکروکنترلر های سفارشی و اختصاصی محسوب میشه و فقط میتونید از روی برد اوراقی جدا کنید

سلام
چندوقت پیش با شرکت تولید کننده ی مدل اسپادانا که در پست 32 توضیحاتش رو آوردم تماس گرفتم. (شرکت تو اصفهان هست) اونها به هیچ وجه حتی حاضر نشدن در قبال دریافت وجه، آیسی پروگرام شده رو برام ارسال کنن. میگفتن باید از طریق فروشنده کالا اقدام کنی. مشتری هم میگفت اون فروشگاهی که ازش خرید کردم؛ تغییر شغل داده. خلاصه اینکه بیخیال تعمیر شد.



[sajadjavadi70]

برادرهای گرامر آیا خوشبوکننده های چشمی که کارنمی کند و وقتی موتور رو از مدار جدا می کنی چراغ قرمز ثابت روشن میمونه ایراد کجاست ای سی که روش قیر سیاه ریختن



[com_2121]

سلام دستگاه من وقتی باطری داخلش هست ارمیچر تحریک هست دائما و نازل اسپری رو فشرده نگه می دارد علت خرابی می تونه از جی باشه ای سی یا ترانزیستور .
ای سی که داخلش هس پاک کردن روش رو تو متن های بالا هم خوندم متوجه نشدم ا ی سی چه هست میکرو کنترلر هست؟ چون یکجا نوشته بود پروگرامش رو ....
ولی قطعه کریستال ندارد برای فرکانس سازی



[HS13&86]

سلام دستگاه من وقتی باطری داخلش هست ارمیچر تحریک هست دائما و نازل اسپری رو فشرده نگه می دارد علت خرابی می تونه از جی باشه ای سی یا ترانزیستور .
ای سی که داخلش هس پاک کردن روش رو تو متن های بالا هم خوندم متوجه نشدم ا ی سی چه هست میکرو کنترلر هست؟ چون یکجا نوشته بود پروگرامش رو ....
ولی قطعه کریستال ندارد برای فرکانس سازی

با سلام،
بله قطعه مد نظر میکروکنترلر هست.
علت ایراد یا اینکه ترانزیستور درایو موتور اتصال کوتاه شده ، یا میکروکنترلر به کلی سوخته.
و اینکه برای کار های غیر دقیق ، به میکروکنترلر کرییستال وصل نمیشه و از مولد RC داخلی خود میکروکنترلر استفاده میشه.



[dds1]

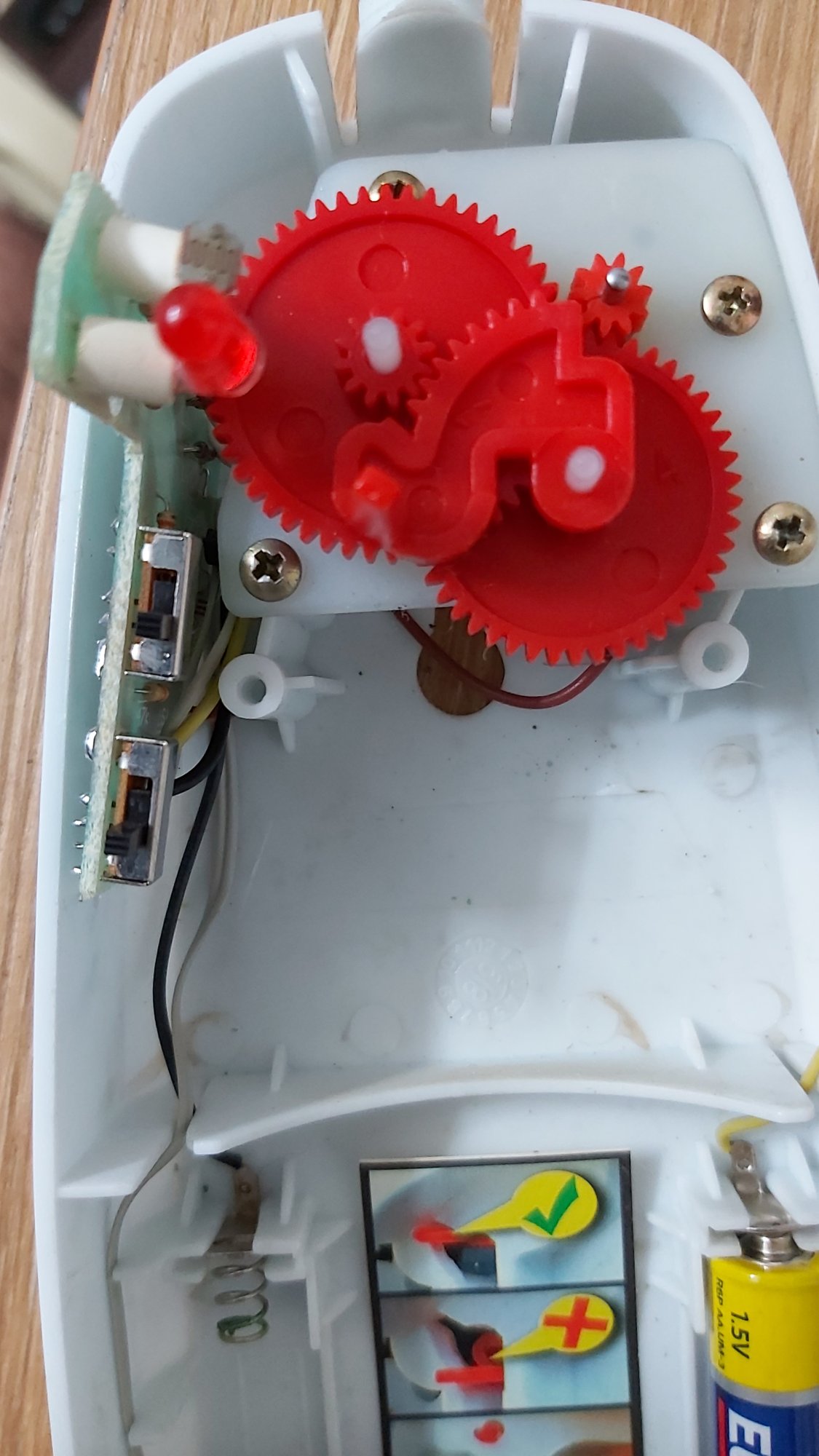

به راحتی میشه یه برد با ne555 براش طراحی کرد که محتاج التماس به شرکتش هم نباشید. به اینصورت که بعد از تایم و چرخش چرخدنده و برخورد به میکروسوئیچ، جهت موتور عوض بشه و سریع برگرده سر جای اول.

کمی اعصاب و حوصله میخواد که در حال حاضر من ندارم.
ولی اگر کسی وقت بذاره راحت میتونه کار را جمع کنه.
