استفاده از كد های جف برای عیب یابی سخت افزاری

به نام خدا
وقتی گوشی موبایل را به باكس وصل می كنیم ! اینتر فیس باكس یك رابطه با Ic های درونی موبایل برقرار میكند . كه اطلاعات خاصی رو طبق الگوریتم منحصر به فردی كه در اختیار سازندگان باكس قرار داره به ما میده كه میتونیم از اونا برای تشخیص عیوب سخت افزاری استفاده كرد





moen7000

Banned
2008-05-28
589
1,379
www.irantk.info

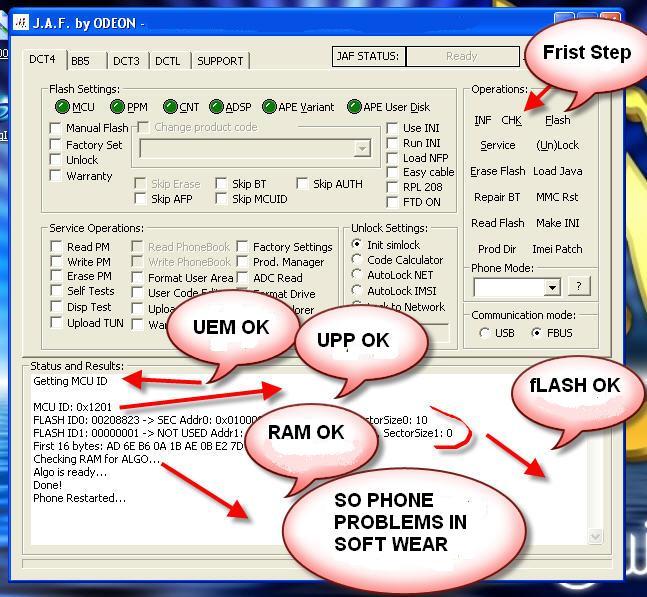

گوشی رو به باكس وصل كرده و طبق شكل زیر یا گزینه چك رو بزنید . ویا دگمه فلاش رو بزنید

عكس فوق نشانگر صحت كامل گوشی از نظر سخت افزار میباشد !!! پس فلاشی كامل خواهید داشت




پیوست‌ها

  • 98.2 کیلوبایت بازدیدها: 298

moen7000

Banned
2008-05-28
589
1,379
www.irantk.info

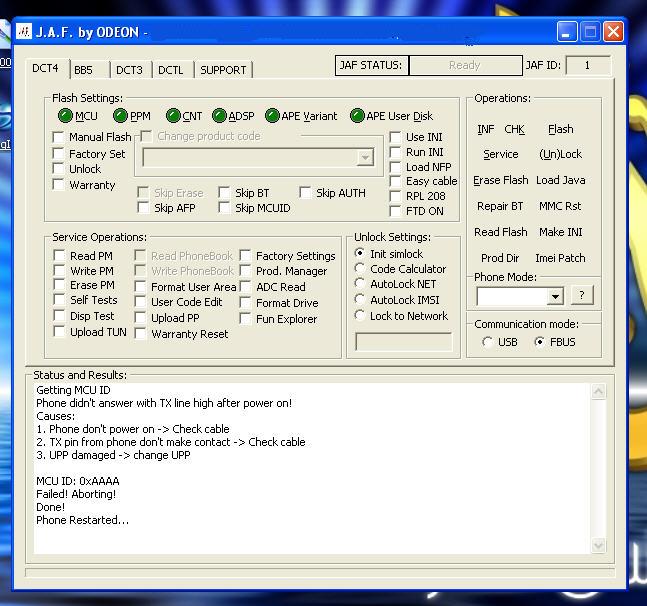

خرابی Upp


اگر هنگام فلش به كد های بالا برخوردكردید .
80% عیب از upp یا همون cpu در گوشی های قدیمی میتونه باشه !!
20% عیب ممكنه از ic باشه كه زیاد نباید با ic فلش شوخی كرد !!


پیوست‌ها

  • 79.6 کیلوبایت بازدیدها: 284

moen7000

Banned
2008-05-28
589
1,379
www.irantk.info

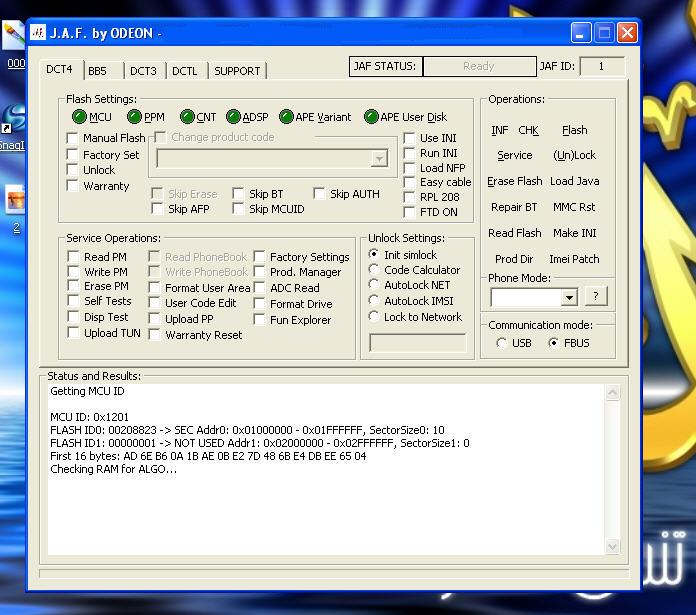

این كد خطا مربوط به ic ram میباشد . نكته در گوشی های جدید ic flash و ic ram به صورت كمبو در یك ای سی قرار دارند !برای تعمیر با احتیاط یك هیت روی ای سی فلاش بدین و دوباره اقدام به فلاش نمایید




پیوست‌ها

  • 88.9 کیلوبایت بازدیدها: 277

moen7000

Banned
2008-05-28
589
1,379
www.irantk.info

كد های فوق نمایانگر اینه كه
60% ایراد از ic فلاشه
30% upp خرابه كه بیشتر گوشی های ضربه خورده این طوری میشن .
10% كابل شما ایراد داره كه باید با یه كابل دیگه تست كنید



پیوست‌ها

  • 82.8 کیلوبایت بازدیدها: 286

moen7000

Banned
2008-05-28
589
1,379
www.irantk.info

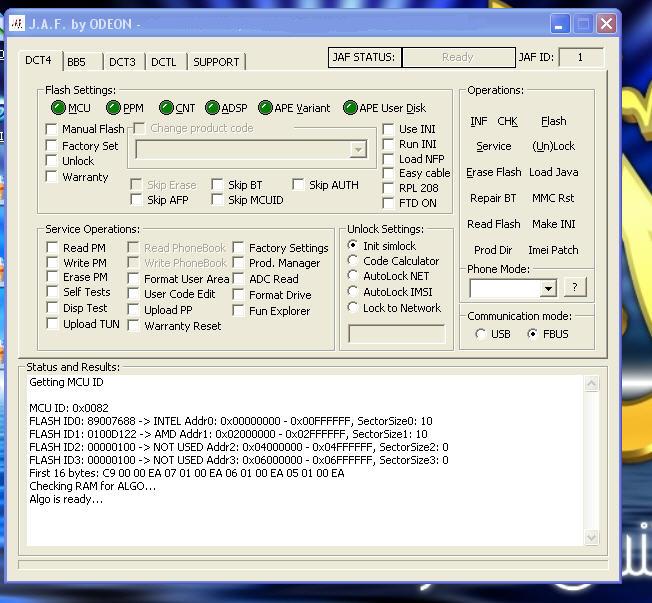

کد های تصویر فوق بیانگر این هستند که
بعضی از قسمت ها یا فضای فیزیکی حافظه فلش قابل شناسایی نمیباشد . یا آدرس شروع نوشتن برنامه رو پیدا نمیکند !! ابتدا ای سی فلش رو هیت بدین 65% جواب میده ! اگه جواب نداد باید ای سی فلش عوض بشه




پیوست‌ها

  • 85.8 کیلوبایت بازدیدها: 271

moen7000

Banned
2008-05-28
589
1,379
www.irantk.info

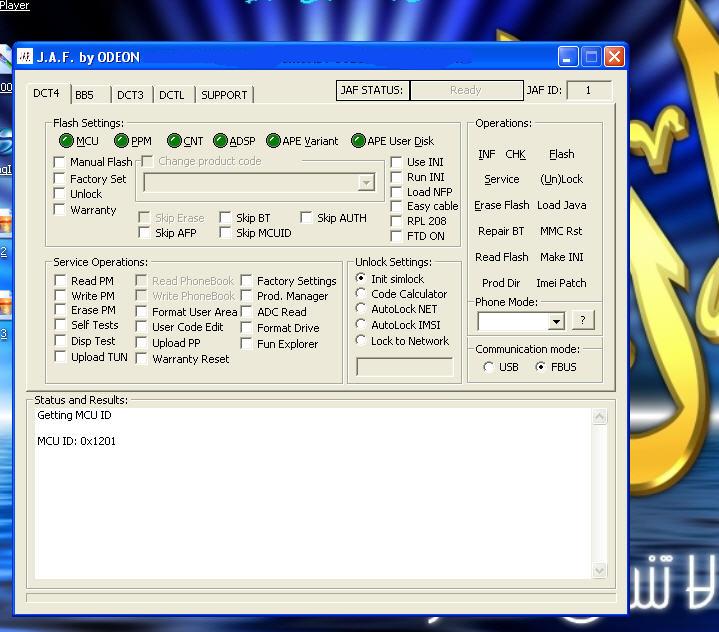

30% عیب از كابل است . با كابلی دیگه تست بشه !!
30% پین های كابل به درستی با برد اتصال ندارد !!!
20% ای سی upp خرابه كه باید هیت بدین یا تعویض كنید
در ضمن ممكنه یك جایی از برد جریان بیخودی بكشه كه معمولا گوشی های آب خورده این عیب رو پیدا میكنن !!
چنانچه با كد های فوق مواجه شدید و از صحت كابل مطمئن بودید گوشی رو باز كرده به دقت مخصوصا قسمت كانكتور پایین گوشی را برسی نمایید كه آب خوردگی نداشته باشد




پیوست‌ها

  • 71 کیلوبایت بازدیدها: 259

moen7000

Banned
2008-05-28
589
1,379
www.irantk.info

چنانچه در هنگام فلش با پیغام فوق برخورد كردین .


80% ارتباط كابل شما با گوشی قطع شده . 20% خرابی از ای سی فلش است

......................................................
Writing...
Error cmd: 14!
Addr: 0142C000


moen7000

Banned
2008-05-28
589
1,379
www.irantk.info
كد های زیر معمولا در ورژن های جدید جف مشاهده میشه

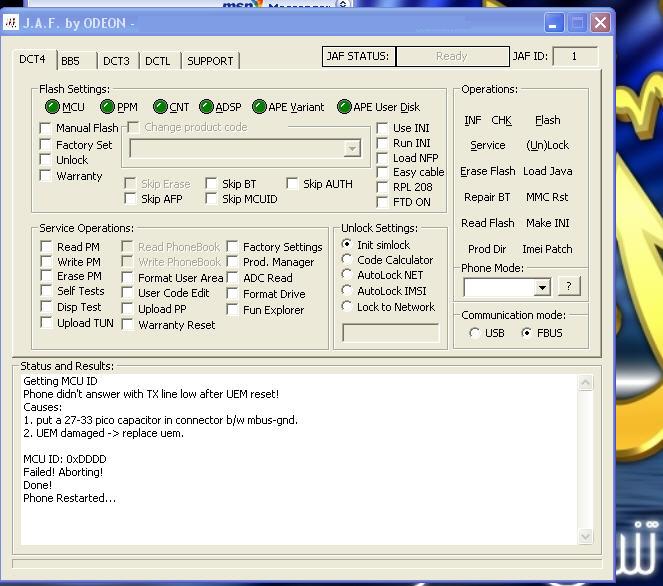

Mcuid Cccc :این كد نشانگر این است كه به سیگنال TX از طرف تلفن پاسخ داده نمیشود یا خیلی ضعیف است .
این مشكل از UEM نشات میگیره . كه باید تعویض یا ریبال بشه .

--------------------------------------------------------------------------------------------------------------------------------
Mcuid Eeee :قدر به برقراری ارتباط با UPP نیست
--------------------------------------------------------------------------------------------------------------------------------
Error Load0ng Boot : در این ارور RAM یا UPP خراب هستند .
-------------------------------------------------------------------------------------------------------------------------------
Error Loading Additional Loader : این ارور نشانه خرابی ماژول بلوتوس است .كه باید از گزینه Skep Bt استفاده و اقدام به فلش نمود .
------------------------------------------------------------------------------------------------------------------------------
Error Erase : در این ارور هم Flash Ic خراب میباشد كه باید تعویض یا ریبال شود .
------------------------------------------------------------------------------------------------------------------------------
Error Cmd 20 : این ارور هم مربوط به قسمت بلوتوس میباشد
