مشکل: استارت نخوردن برد ماشین لباسشویی INDESIT WIL145

[mehdi kardouni]

پس به احتمال زیاد ترایاک توسط یک ترانزیستور pnp و مقاومت مجهول اما اهم پایین درایو می شود . در واقع میکرو ابتدا ترانزیستور را درایو میکند . سعی کنید شماتیک را رسم نمایید و از صحت این مسله اطمینان حاصل کنید.

البته ! آن مقاومت و ترایاک روی هیت سینک مربوط به راه اندازی و کنترل سرعت موتور اصلی میباشد ویحتمل بدون وجود این دو نیز لباسشویی باید تا مرحله قفل درب و آبگیری پیش برود . همواره احتمال معیوب بودن میکروکنترلر وجود دارد.



[سای را]

ههههههههههههه هیچ زمان حرفی از خرابی میکرو نگو دلم خون میشه :68000000: شوخی می کنم البته برد های زیادی بازمان زیاد تعمیر می کنیم آخرم میرسیم به میکرو یک برد ظرفشویی خیلی روش کارکردم بعد درست شدن میکرو درست عمل نی کرد



[سای را]

چون گفتید باید بدون ترایاک هم درب قفل بشه و نمیشه پس بهتر اول مسیر قفل درب روی مداردنبال کنم شایدحل گردید کل کار البته مقاومتم تعویض می کنم



[سای را]

کلید درب A2تریاک وصل هست پس تا ترایاک روشن نشه قفل نمیشه



[mehdi kardouni]

کلید درب A2تریاک وصل هست پس تا ترایاک روشن نشه قفل نمیشه

کدام ترایاک ؟ آنطور که چشمم یاری کرد 5 ترایاک با پکیج to92 روی بورد شما وجود دارد . ترایاک با پکیج to220 سافت استارتر و کنترل سرعت موتور است



[سای را]

ترایاک btb10

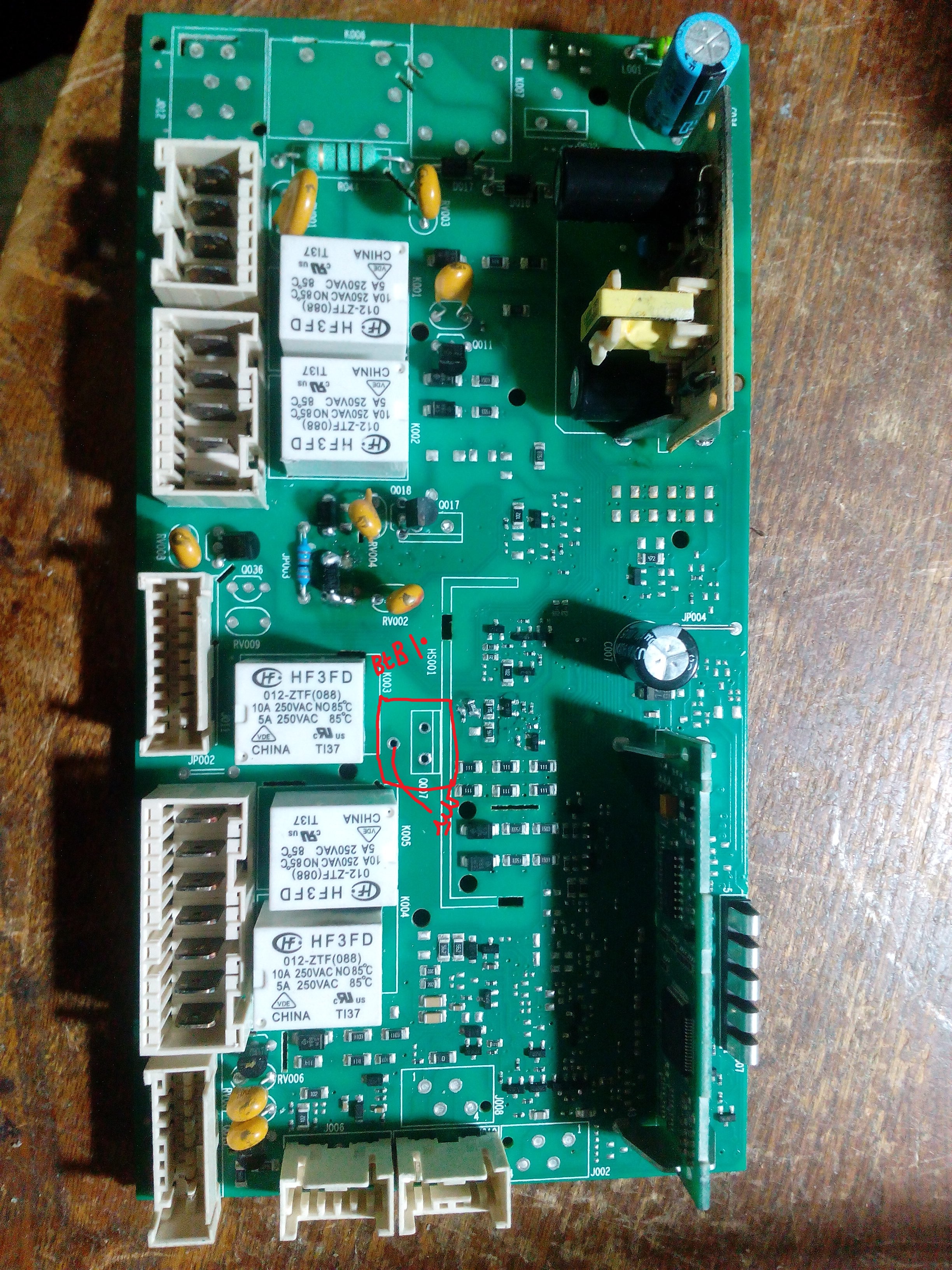

عکس ببینید از مدار فعلا خارج کردم



مشکل من در این ترایاک هست که با رنگ قرمز علامت روی برد گرفتم btb10



[سای را]

ولتاژ تمام پایه ها وقتی ترایاک نصب می کنم روی برد 230 هست ماشین خاموش باشه - روشن باشه و.... همیشه تمام پایه ها 230 ولت



[mehdi kardouni]

کلید درب A2تریاک وصل هست پس تا ترایاک روشن نشه قفل نمیشه

بنده طبق فرمایش شما متوجه نقش قفل و ترایاک مورد بحث نشدم . قفل با ترایاک خودش کنترل میشود . موتور هم با همین ترایاک.

در خصوص اون ولتاژ 230 ولت هم به نظر کاذب هست . A1 را با لامپ سری به ورودی فاز برد متصل کنید . بگونه ای که تغذیه نیز روشن باشد . در این حالت مسیر فرمان را تا میکرو شناسایی نموده و به جای آن فرمان صادر کنید . در این حالت لامپ باید گوش به فرمان شما باشد.
