مشکل: اتصالی در پاور کامپیوتر ویرا

[farzad.]

این حرف جناب رضا گرامی به نظر درست میاد . اگر پل دیود درست قرار گرفته باشه . نباید اینطوری بسوزه . مقاومت مشکی که به شکل خازن عدسی هست رو هم عوض کردی ؟

با سلام
 این مقاومت به شماره mf72-5d9هستش که با برق ورودی سری شده یعنی قبل از دیود پل ظاهر این قطعه از کنار خوردگی ایجاد شده و قسمتی از اون جدا شده و با اهم متر مقاومتی در حدود 9 اهم دارد.در حقیقت یک نوع ntcاست من دو پایه اون رو یکسره کردم ولی باز هم لامپ تست پر نور روشن میشه!!!



[farzad.]

باسلام

دوخازن الکترولیتی بزرگ 470 میکروفاراد 200 ولت را از مدار خارج کن ببین پایه مثبت آنها چقدر ولتاژ میرسد؟
عکس قسمت ورودی 220 ولت را نگذاشتی آیا در ورودی ترمیستور یا مقاومت حساس به ولتاژ وجود دارد؟

با سلام
منظور شما رو از عکس قسمت 220 ولت متوجه نمیشم.تصویری که در پست شماره 13 صفحه قبل قرار دادم مگه ورودی 220 نیست؟؟؟



[farzad.]

خودم یه مقدار به ترانس چاپر شک دارم شاید از داخل اتصال کوتاه داره .هر چند با اهم متر که تست میکنم ظاهراً سالم است



[reza_476]

باسلام

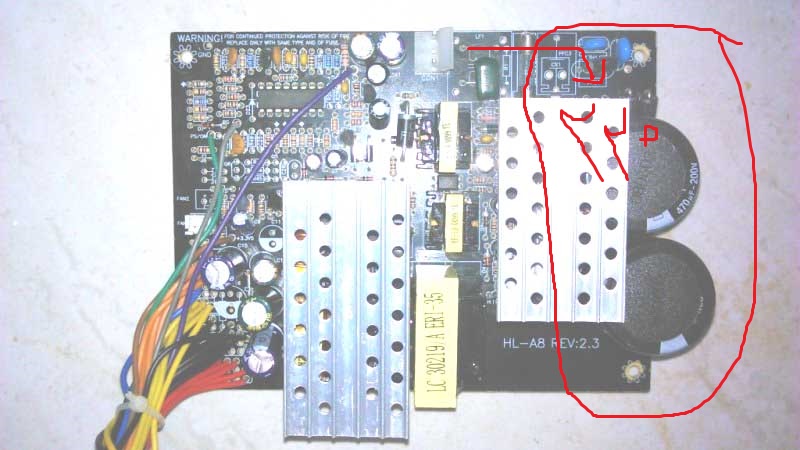

منظور زیر هیت سینگ اول یا بخش علامتگذاری قرمز رنگ 220 ولت در عکس زیر:



عیب در این قسمت است



[reza_476]

ابتدا دو خازن بزرگ 470 میکروفادی 200 ولت را از مدار خارج کن و لامپ تست را بزن ببین باز لامپ روشن میشود نتیجه اعلام کن



[reza_476]

باسلام

در عکس زیر محل اتصال نقطه 3 و 1 قطع شده و شما نقطه 3 را با سیم آبی به نقطه 2 وصل نمودی آیا در فیبر نقطه 1و 2 بهم متصل میباشند در عکس زیاد واضح نیست



محل عیب همان ناحیه است که قسمتی از مدارچاپی قطع شده است



[farzad.]

باسلام

منظور زیر هیت سینگ اول یا بخش علامتگذاری قرمز رنگ 220 ولت در عکس زیر:

مشاهده فایل‌پیوست 117913

عیب در این قسمت است

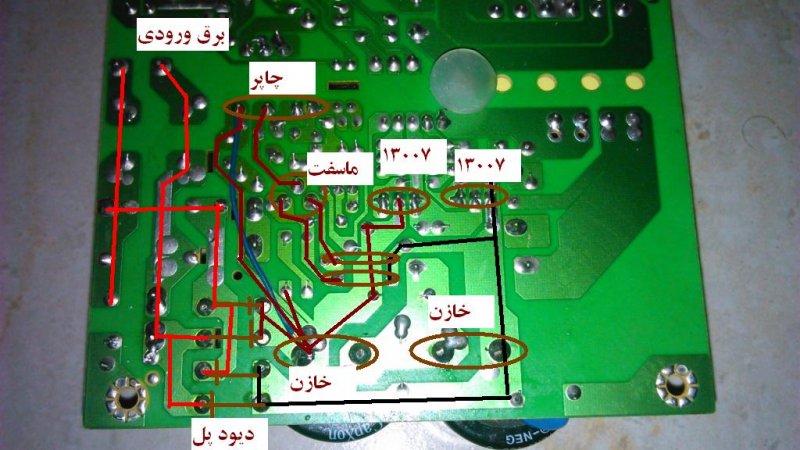

شکل مسیر ورودی برق

ابتدا دو خازن بزرگ 470 میکروفادی 200 ولت را از مدار خارج کن و لامپ تست را بزن ببین باز لامپ روشن میشود نتیجه اعلام کن

اول این کار رو با مقاومت 1.2اهم که از مدار خارج کرده بودم انجام دادم و خازن رو از مدار خارج نکردم.با لامپ تست سری 200وات
ولتاژ 2سر یک خازن 80 ولت
ولتاژ دو سر خازن دیگر 180 ولت
ولتاژ 2 خازن سری با هم 262 ولت
اکنون مقاومت رو لحیم کردم و خازن رو خارج نکردم
ولتاژ 2سر یک خازن 27ولت
ولتاژ دو سر خازن دیگر 72 ولت
ولتاژ 2 خازن سری با هم100 ولت
اکنون خازن رو از مدار خارج کردم
ولتاژ 2سر یک خازن !!!!ولت.چون در این لحظه بود که با وجود قرار داشتن لامپ سری ماسفت داغ شد ولی این دفعه نترکید فقط شرت شد و لامپ تست کاملا پر نور روشن شد
ولتاژ دو سر خازن دیگر 130 ولت
ولتاژ 2 خازن سری با هم133 ولت

باسلام

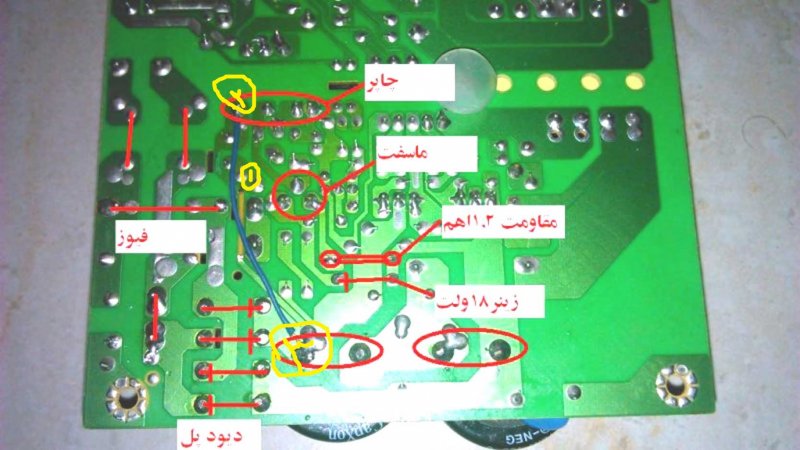

در عکس زیر محل اتصال نقطه 3 و 1 قطع شده و شما نقطه 3 را با سیم آبی به نقطه 2 وصل نمودی آیا در فیبر نقطه 1و 2 بهم متصل میباشند در عکس زیاد واضح نیست

مشاهده فایل‌پیوست 117914

محل عیب همان ناحیه است که قسمتی از مدارچاپی قطع شده است

استاد عزیز در آماتور بودن بنده هیچ شکی نیست ولی دیگه تست دیود پل و تعمیر مس جداشده ازبرد رو کاملا بلد هستم
اون سیم لحیم شده مربوط به همون مسیر میشه که ممکنه در عکس بد نشون داده شده باشه.
تک تک قطعات رو تست کردم همه سالم هستند!!!!
آیا ممکنه ترتیب پایه های ماسفت با اصلی متفاومت باشه؟



[reza_476]

باسلام

ماسفت را با اهمتر دیجیتالی تست کن ببین پایه های آن با ماسفتهای دیگر فرق دارد
همین ماسفت جدید را خارج کن ببین باز چراغ لامپ تست روشن میشود



[reza_476]

اگر شک به اتصالی ترانس چاپر داری پایه های یک سمت که به ماسفت مربوط است جدا کن
ببین باز هم چراغ لامپ تست روشن میشود؟



[fazi_ta]

با سلام درود

با توجه به اینکه دوستان در راهنمایی چیزی کم نذاشتن من فقط یه تجربه در مورد چنین پاورهایی دارم:

شما قطعات مدار استنبای را از همون هیتسینگ اول تا سیم بنفش از نظر سلامت کامل چک کنید

مثلا بنده مشاهده کردم با سوختن یا خارج کردن دیودهای بعد از هیتسینگ اول (مثلا دیود بزرگ وسط 2 هیتسینگ) مدار شرت شده و چراغ تست روشن میشود!!

حتی اپتوکوپلر هم در مدار نباشد یا سوخته باشد مدار استنبای شرت میشود!! به عبارتی دیگر حتی سوختن یا نبود بعضی قطعات باعث اتصالی و روشن شدن چراغ تست میشود!!
