آموزش کامل ماینر Miner 4 تقدیم به کاربران گرامی iRanTK

[ماهان2]

سلام من دستگام اماده شده 5 ولت دارم ايسهام را چندين بار عوض و پروگرام كردم ولي باز هم زماني كه دستگاه را روشن ميكنم 40 تا مربع و حتي نور السي دي هم نداريم لطفا كمك كنيد



[i.a.s]

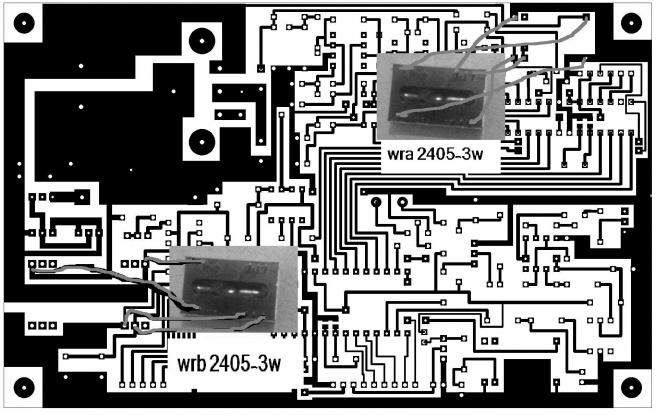

سلام دوست عزیز آقای bahaar من کانورتور ها رو به این طریق وصل کردم ولی تو g2 پایه هاش5.40 ولت مثبت و 5.4 ولت منفی دارم و تو g 1 هم 3.30 ولت مثبت دارم لطفا بگید که اشکال من از کجاست دیتاشیتشون رو هم میزارم

ممنون از زحماتتون



[bahaar]

نصب درست lcd

سلام من دستگام اماده شده 5 ولت دارم ايسهام را چندين بار عوض و پروگرام كردم ولي باز هم زماني كه دستگاه را روشن ميكنم 40 تا مربع و حتي نور السي دي هم نداريم لطفا كمك كنيد

دوست عزیز آیا شما از نصب درست lcd ویا عدم وجود اتصال باز یا کوتاه بر روی مدارتون اطمینان دارید .مجدد چک کنید



[ماهان2]

منظور از باز يا كوتاه چيه



[ماهان2]

اگه كسي ولتاژ هاي ورودي وخروجي ايسي شماره 10 و9 را داره يا ميتونه در بياره برام بزارين



[bahaar]

منظور از باز يا كوتاه چيه

اتصال باز یعنی یکی از خطوط مسی یا پایه ها در مدار چاپی شما قطع باشن که اینو فقط با مولتیمتر میشه تشخیص داد .
اتصال کوتاه رو هم که به وصل شدن پایه ها و یا سیمها به همدیگه میگن



[imperator]

سلام به همه دوستان و تشكر از راهنماييهاي خوبتان

ميخواستم بپرسم از بين آي سي ماينر 4 كدامها آي سي نظامي هستند و آيا تفاوت نوع معمولي با نظامي خيلي فاحش است و ميصرفد از نوع نظامي استفاده كنيم .
در ضمن يكي از دوستان من آي سي ها را تهيه كرده است و به او گفته اند اينها اصل است ولي من شك دارم ظاهرا چيني هستند . عكس آنها را در لينك زير گذاشته ام . لطفا بفرماييد اينها نظامي هستند يا معمولي .

http://upload.iranblog.com/3/1241915752.jpg



[ماهان2]

من تمام بردا چك كردم نه قطعي نه اتصالي هيچ چيزي وجود نداره



[ماهان2]

چيكار كنم كمك كنيد



[bahaar]

:d

چيكار كنم كمك كنيد

ببينيد دوست عزيز اگرفقط atmega32 روي مدار در جهت درست قراربدين و مابقي آي سي ها رو از روي مدار بردارين بايد دستگاه شما روشن بشه و بعد از نمايش تبليغات بره توي حالت دمو. اگر غيراز اينه مشكل در اين موارد است
1-atmega32 خراب است يا درست نصب نشده
2-فايل هگز خراب است يا مربوط به اين ic نيست
3-در فيوزبيتها دچار اشتباه مي شويد
4-lcd شما خراب است يا درست نصب نشده
5-ولتا
