با سلام
دوستان محترم نمی دونم کسی تا به حال این پست را زده یا نه ولی جای اون تو انجمن به این بزرگی خیلی خالیه چون همه ما از اون استفاده می کنیم و تو خونه همه چند تایی از این نوع لامپها وجود داره که خیلی از اونها قابل تعمیر هستند.
از دوستان عزیز درخواست دارم تجربیات خودشون را در اختیار برادر کوچیکتون هم بزارین. من یک سری مطلب جمع آوری کردم می گذارم ایشالا مفید واقع بشه.
آموزش تعمیر و عیب یابی لامپ های کم مصرف
آیا تا حالا شده ببیند لامپ کم مصرفی که چند هفته ی پیش خریده بودید خراب شده و دیگه روشن نمیشه؟؟
امروز در این آموزش قصد دارم مراحل عیب یابی و تعمیر لامپ های کم مصرف رو بهتون آموزش بدم تا بتونید با ۵۰۰-۶۰۰ تومان لامپ کم مصرف سوخته ی خودتون رو احیا کنید. امیدوارم مورد پسند دوستان قرار بگیره. منتظر انتقادات و پیشنهاداتون هستیم.
مراحل عیب یابی لامپ های کم مصرف :
قبل از شروع کار یه نکته ای رو رو عرض کنم تا مشکل برق گرفتگی در حین تعمیر لامپ کم مصرف نداشته باشین. قبل از شروع به کار حتما خازن های موجود در داخل لامپ کم مصرف رو دشارژ کنید که حین تعمیر حالتون رو نگیره !
مرحله اول :
در مرحله ی اول فیلمان موجود در داخل لامپ رو امتحلان کنید . فیلمان همون سیم پیچی که در داخل لامپ هستش که باید با اهم متر مقاومت دو سر اونو اندازه گیری کنید در حالت عادی (سالم) باید مقاومتی در حدود ۲٫۲ اهم داشته باشه. اگه دیدید مقاومتش بی نهایت شده یا اتصال کوتاهه باید این قظعه رو عوض کنید.
مرحله دوم :
مرحله دوم تست ترانس چاپر هستش که باید با اهم متر اونو تست کنید . ترانس چاپر در حالت عادی (سالم ) به صورت اتصال کوتاه هستش.
مرحله سوم :
اگر دید دو مرحله ی قبلی مشکلی نداشت برید سراغ دیود های لامپ که وظیفه یکسو سازی برق ورودی رو به عهده دارن.
مرحله چهارم :
مقاومت های که روی بیس کلکتور وبیس امیتر ترانزیستورها هستن رو امتحان کنید.
مرحله پنجم :
دیود های که روی بیس و امیتر ترانزیستور هستن رو تست کنید.
در این مرحله به دلیل اینکه با دوتا مقاومت سری شدن در هر دو بایاس موافق و مخالف از خودشون مقاومت نشون میدن پس باید در این مرحله از مدار جدا کنید و تستشون کنید.
مرحله ششم :
در مرحله ششم خازن صافی رو تست کنید. خازن صافی باید به طور معمول ۶٫۸ میکروفاراد و ۴۰۰ ولت یا ۱۰میکروفاراد و ۴۰۰ ولت باشد.
مرحله هفتم :
در این مرحله هم خازن های دیگر رو تست کنید . اگر روی مدار این خازن ها رو تست می کنید باید مقدار بی نهایت یا اتصال باز رو نشون بده.
مرحله هشتم :
در این مرحله هم فیوز مدار رو چک کنید که سالم باشه . فیوز در حالت عادی یا همون سالم بودن به صورت اتصال کوتاه هستش.
مرحله نهم مرحله پایانی :
دیاک موجود در مدار رو تست کنید. دیاک همون diode AC هستش که از هر دو طرف باید راه بده . که برای تستش باید یه ولتاژ به اون اعمال کنین و بینین ایا این ولتاژ رو عبور میده یا نه به عنوان مثال ۱۰۰ ولت AC .
اگه با این مراحل نتونستید لامپ رو تعمیر کنید اونو دور نندازین بلکه نگه دارین از قطعات اون تو لامپ های دیگه استفاده کنین.
تمام مراحل رو روی لامپ مورد نظر انجام بدین چون ممکنه لامپ ۲-۳ تا از این مشکلات رو با هم داشته باشه.

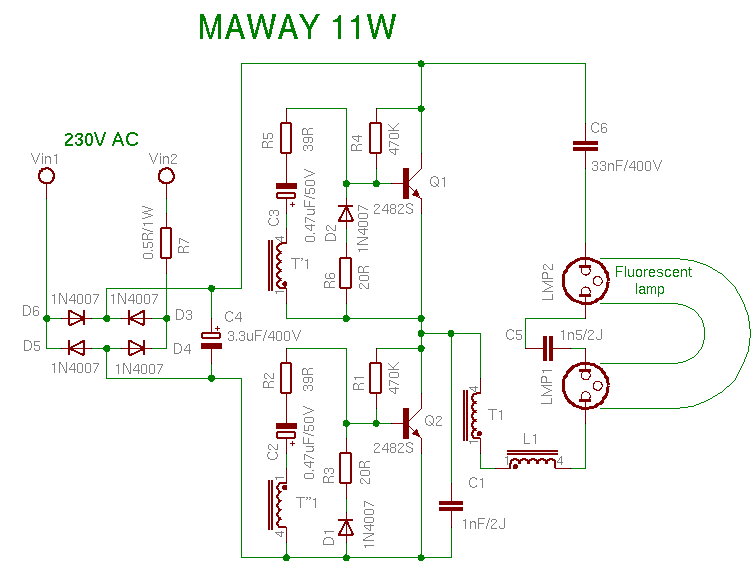

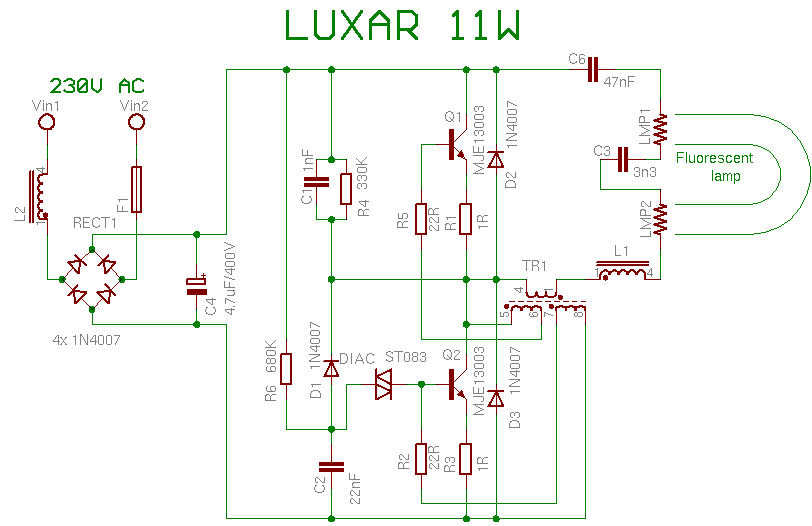

این هم نقشه دو مدل از این لامپها
دوستان محترم نمی دونم کسی تا به حال این پست را زده یا نه ولی جای اون تو انجمن به این بزرگی خیلی خالیه چون همه ما از اون استفاده می کنیم و تو خونه همه چند تایی از این نوع لامپها وجود داره که خیلی از اونها قابل تعمیر هستند.
از دوستان عزیز درخواست دارم تجربیات خودشون را در اختیار برادر کوچیکتون هم بزارین. من یک سری مطلب جمع آوری کردم می گذارم ایشالا مفید واقع بشه.
آموزش تعمیر و عیب یابی لامپ های کم مصرف
آیا تا حالا شده ببیند لامپ کم مصرفی که چند هفته ی پیش خریده بودید خراب شده و دیگه روشن نمیشه؟؟
امروز در این آموزش قصد دارم مراحل عیب یابی و تعمیر لامپ های کم مصرف رو بهتون آموزش بدم تا بتونید با ۵۰۰-۶۰۰ تومان لامپ کم مصرف سوخته ی خودتون رو احیا کنید. امیدوارم مورد پسند دوستان قرار بگیره. منتظر انتقادات و پیشنهاداتون هستیم.
مراحل عیب یابی لامپ های کم مصرف :
قبل از شروع کار یه نکته ای رو رو عرض کنم تا مشکل برق گرفتگی در حین تعمیر لامپ کم مصرف نداشته باشین. قبل از شروع به کار حتما خازن های موجود در داخل لامپ کم مصرف رو دشارژ کنید که حین تعمیر حالتون رو نگیره !
مرحله اول :
در مرحله ی اول فیلمان موجود در داخل لامپ رو امتحلان کنید . فیلمان همون سیم پیچی که در داخل لامپ هستش که باید با اهم متر مقاومت دو سر اونو اندازه گیری کنید در حالت عادی (سالم) باید مقاومتی در حدود ۲٫۲ اهم داشته باشه. اگه دیدید مقاومتش بی نهایت شده یا اتصال کوتاهه باید این قظعه رو عوض کنید.
مرحله دوم :
مرحله دوم تست ترانس چاپر هستش که باید با اهم متر اونو تست کنید . ترانس چاپر در حالت عادی (سالم ) به صورت اتصال کوتاه هستش.
مرحله سوم :
اگر دید دو مرحله ی قبلی مشکلی نداشت برید سراغ دیود های لامپ که وظیفه یکسو سازی برق ورودی رو به عهده دارن.
مرحله چهارم :
مقاومت های که روی بیس کلکتور وبیس امیتر ترانزیستورها هستن رو امتحان کنید.
مرحله پنجم :
دیود های که روی بیس و امیتر ترانزیستور هستن رو تست کنید.
در این مرحله به دلیل اینکه با دوتا مقاومت سری شدن در هر دو بایاس موافق و مخالف از خودشون مقاومت نشون میدن پس باید در این مرحله از مدار جدا کنید و تستشون کنید.
مرحله ششم :
در مرحله ششم خازن صافی رو تست کنید. خازن صافی باید به طور معمول ۶٫۸ میکروفاراد و ۴۰۰ ولت یا ۱۰میکروفاراد و ۴۰۰ ولت باشد.
مرحله هفتم :
در این مرحله هم خازن های دیگر رو تست کنید . اگر روی مدار این خازن ها رو تست می کنید باید مقدار بی نهایت یا اتصال باز رو نشون بده.
مرحله هشتم :
در این مرحله هم فیوز مدار رو چک کنید که سالم باشه . فیوز در حالت عادی یا همون سالم بودن به صورت اتصال کوتاه هستش.
مرحله نهم مرحله پایانی :
دیاک موجود در مدار رو تست کنید. دیاک همون diode AC هستش که از هر دو طرف باید راه بده . که برای تستش باید یه ولتاژ به اون اعمال کنین و بینین ایا این ولتاژ رو عبور میده یا نه به عنوان مثال ۱۰۰ ولت AC .
اگه با این مراحل نتونستید لامپ رو تعمیر کنید اونو دور نندازین بلکه نگه دارین از قطعات اون تو لامپ های دیگه استفاده کنین.
تمام مراحل رو روی لامپ مورد نظر انجام بدین چون ممکنه لامپ ۲-۳ تا از این مشکلات رو با هم داشته باشه.
این هم نقشه دو مدل از این لامپها
