آموزش مونتاژ یک کامپیوتر

[kami_in2000]

اگر در باکس های موجود در کیس که برای درایو ها تعبیه شده است پیش تر درایو دیگری را جا زده اید یا در آینده قصد انجام چنین کاری را دارید در صورت داشتن فضای کافی بد نیست.
بین هر درایو یک باکس فضای خالی بگذارید، این امر سبب ایمنی بیشتر و همینطور راحتی بیشتر برای باز کردن ها و بستن های بعدی می شود.

​



[kami_in2000]

معمولا جا زدن هارد درایو در کیس های مختلف در جای ویژه اش بر حسب نوع کیس و طراحی اش متفاوت است.

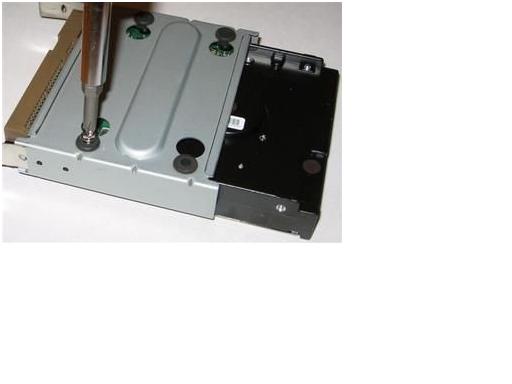

بهترین حالت متعلق به کیس هایی است که باکس وبژه ی درایو به صورت ریلی در می آید درایو درش جا می خورد پیچ می شود و بعد دوباره باکس در سر جایش مستقر می شود.
در برخی دیگر بایستی درایو را به صورت مستقیم در باکس مرتبط اش در داخل کیس جا زد محل پیچ ها را تطبیق داد و بعد درایو را به کیس و باکس مذکور پیچ کرد.
ولی در کل اینکار اصلا پیچیده نیست و مهارت خاصی هم نیاز ندارد.

گام چهارم: یافتن کابلهای رابط مناسب
​



[kami_in2000]

از اینجا به بعد کار چندان پیچیده و دشواری نداریم و مثل باقلواست، (البته تا اینجاش هم در تئوری پیچیده نبود ولی چپاندن درایوها داخل کیس بعضا آدم را کلافه می کند خصوصا در برخی از کیس های تنگ و تاریک!).

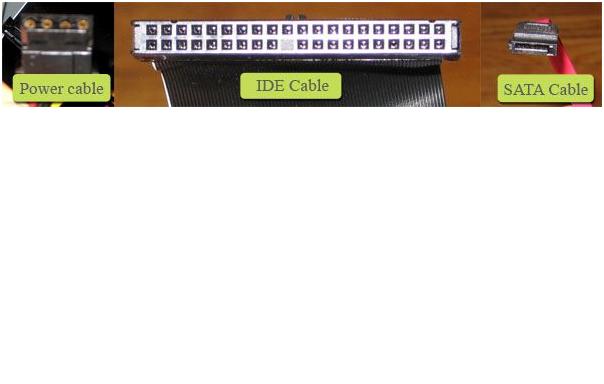

در تصویر بالا دو نوع کابل رابط که دو استاندارد متفاوت هستند را مشاهده می کنید یعنی ide و sata هر یک از این کابلها دو سر دارد (یک سر میخورد روی مادربرد و یک سر هم میخورد به درایو، عجب!) والبته کابل پاور ویژه ی درایوهایی که از ide پشتیبانی می کنند را می توانید ببینید.

​



[kami_in2000]

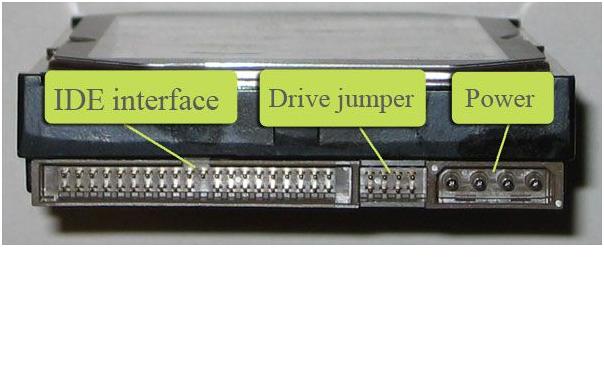

در تصویر دیگری هم که در بالا آورده شده است یک عدد هارد دیسک با پشتیبانی از رابط IDE آورده شده است، حالا اگر هارد شما IDE بود یک کابل پاور آزاد پیدا می کنید و وصل می کنید به ورودی پاور تا هارد از منبع تغذیه شما انرژی لازمش را بگیرد، بعد هم کابل رابط IDE را می زنید به محلی که باید وصل کنید و در شکل مشخص شده نگران هم نباشید چون اصلا در هیچ شرایطی با توجه به نوع طراحی کابل ها و محل اتصالشان شما نمی توانید کابلی را اشتباهی جا بزنید. (توجه داشته باشید که می توانید دو درایو IDE را را بر روی یک IDE Channel سوار نمائید- پائین تر در این مورد صحبت خواهیم کرد.(

گام پنجم: تنظیم کردن جامپر درایو یا درایوها (فقط برای (IDE​

​

​

​

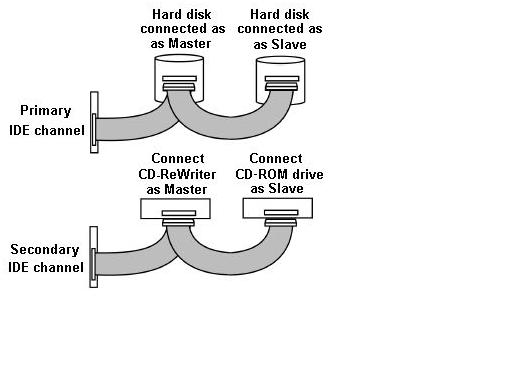

به محل اتصال کابلهای IDE روی مادربرد IDE Channel می گوئیم، هر مادربردی معمولا دو Channel دارد که به یکی Primary Channel و به دیگری Secondary Channel می گویند، به هر یک از این کانالها اگر چه فقط یک کابل IDE وصل می شود ولی ما می توانیم با استفاده از کابلهای اشتراکی IDE به هر کانال دو درایو متصل کنیم به تصویر زیر دقت کنید:

​



[kami_in2000]

اینکه کدام Primary و کدام Secondary است را از خود مادربرد یا دفترچه اش می توان فهمید.
حالا فرض کنیم ما یک هارد دیسک داریم که به صورت IDE به Primary Channel مادربرد وصل است یک هارد دیسک نو هم خریده ایم که می خواهیم این دو هارد را به هم مرتبط کنیم و بعد هر دو را بیاوریم روی Primary Channel در این شرایط هاردی که مهم تر است و اطلاعات اصلی رویش است و کامپیوتر با آن بوت می شود را بایستی Master کنیم و هارد دیگر را Slave، نترسید Master و Slave کردن اینها اصلا کاری ندارد.

​



[kami_in2000]

اگر به یکی از تصاویر بالا که درش یک هارد IDE را نشان داده بودیم نگاه کنید در پشت هارد می بینید.

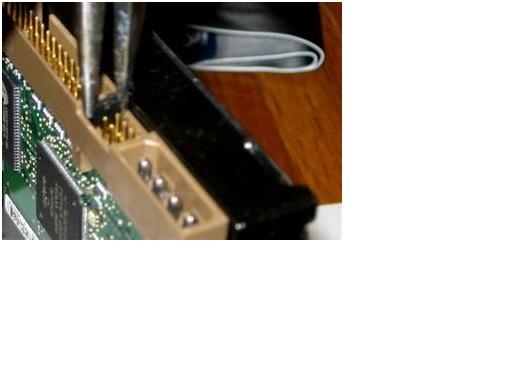

بخشی با عنوان Drive Jumper معین شده در این بخش قطعه ی فلزی کوچکی وجود دارد که به آن جامپر می گویند (در تصویر بالا هم قابل رویت است).

این جامپر را اگر در بخش درایو جامپر به حالت های گوناگون بگذارید درایوSlave می شود یاMaster می شود (نیش باریک اینجا لازم می شود!)، حالا از کجا بفهمیم چگونه جامپر را جا بزنیم که درایوی را Master وSlave کنیم.

هر درایوی که باشد فرقی ندارد رویش چاپ شده است که جامپر در چه وضعی آنراMaster یاSlave می کند.

بنا به نیازتان حالا یکی را مستر و دیگری راSlave می کنید و بعد کابلIDE را به صورت اشتراکی متصل می کنید و می زنید بهIDE Channel مورد نظرتان.



[kami_in2000]

+ درایوهای Sata

درایوهای IDE را به شما نشان دادیم انصاف نیست Sata ها را به شما نشان ندهیم و ندیده بمانید، آنچه هم در بالا مشاهده می کنید یک درایو Sata است.
البته فکر کنم کسی که ازش عکس می گرفته آن را برعکس کرده تا محل اتصال کانکتور ها در عکس بهتر بیافتند.

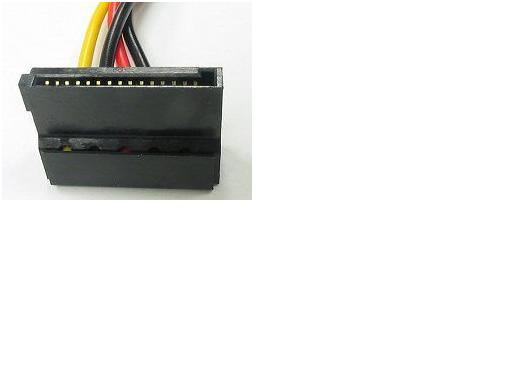

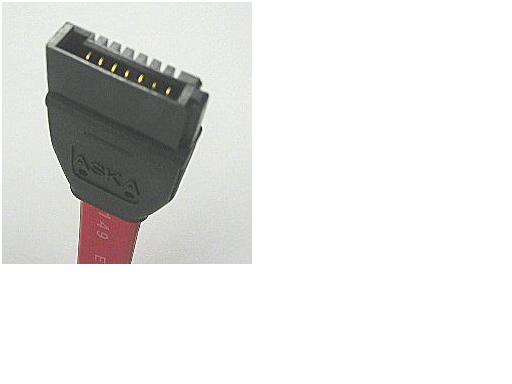

در زیر هم کانکتور Sata و همینطور کانکتور پاور مخصوص این نوع درایو ها را می توانید مشاهده کنید، این کانکتور ها هم طوری طراحی شده اند که امکان اشتباه جا زدنشان وجود ندارد، اگر دقت کنید می توانید بفهمید چرا امکان اشتباه جا زدن وجود ندارد!

درایو های Sata هم بعضا جامپر دارند ولی کلا چون Sata تکنولوژی مدرنی است عمدتا شما نیازی به تنظیم کردن جامپرها مثل درایوهای IDE ندارید و همان تنظیمات کارخانه ای کار شما را راه می اندازد.
بعضا فقط مجبورید کمی در بایوس بالا و پائین بروید .



​



[kami_in2000]

گام ششم: تمام کردن کار

خوب حالا کار تمام است و وقتش است پاور را دوباره فعال کنیم و بعد هم کامپیوتر را روشن نمائیم، به احتمال قوی بایستی هارد جدید را کامپیوتر پیدا کند و آماده استفاده باشد.

اگر یک هارد نو باشد و هارد دیگری در کار نیست بایستی آن را پارتیشن بندی کنید برای اینکار می توانید سیستم را با یک سی دی ویندوز XP بوت کنید و بعد هارد را به صورت دلخواه پارتیشن بندی کنید.

بعضی وقت ها برای اینکه هارد نو توسط کامپیوتر کشف شود بایستی آن را در BIOS آدرس دهی کنید و غیره که چندان پیچیده نیست نگاهی به بخش تنظیمات IDE یا Sata در بایوس بیاندازید اگر همه ی انچه در بالا گفته شد را فهمیده باشید تنظیمات این بخش اصلا توضیح نیاز ندارد و کار ساده ای است.

یک نکته کنکوری هم وقتی روی سیستمی که یک هارد دارد هارد دومی را نصب می کنید ممکن است برای اولین بار بعد از نصب که سیستم را بوت کردید و ویندوز بالا آمد در ویندوز explorer هارد جدیدی قابل رویت نباشد، باز هم نترسید بروید سراغ کنترل پنل، Administrative Tools و بعد Disk Management معمولا ویندوز با ورود به اینجا به شما پیغام میدهد یک درایو جدید پیدا کرده فرمتش کند یا نه؟ و باقی قضیه.

نصب یک سی دی رام یا دی وی دی رام هم به همین ترتیب است و اگر کمی دقت کنید برای نصب آن نیاز به راهنمای خاص دیگری ندارید.​



[kami_in2000]

قسمت سوم / کارتهایPCI

در ادامه ی مجموعه پستهای مونتاژ یک کامپیوتر امروز قصد داریم به مونتاژ کارتهای PCI بپردازیم.

PCI به نوعی از ابزارهای کامپیوتری گفته می شود که به صورت یک کارت ارائه می شوند و می بایستی به صورت مستقیم در جایگاه مخصوص به خودشان بر روی مادربرد سوار شوند.

مثل چی؟

مثل مودمهای اینترنال (دایال آپ)، کارتهای شبکه، کارتهای وایرلس، کارتهایTV کارتهای صدا و...InterconnectPeripheral می باشد.

عرض شود خدمت کسانی که از دست زدن به کامپیوتر و کیس کامپیوترشان واهمه دارند باید بگویم یکی از ساده ترین کارهای دنیا مونتاژ کارتهایPCI است، پس جای هیچ ترس و واهمه یی نیست و با خیال راحت راهنما را دنبال کنید.

توصیه های ایمنی:

در قسمت های -پست های- قبلی یک سری توصیه ایمنی در مورد مونتاژ کامپیوتر داشتیم، تکرار مکررات نمی کنم و فقط توصیه می کنم اگر آن موارد را نخوانده اید به عقب برگردید بخوانیدشان و سعی در رعایتشان داشته باشید که به نفع خودتان است و سبب جلوگیری از صدمه دیدن کامپیوترتان خواهد شد. (قسمت اول و دوم)



[kami_in2000]

مواد لازم برای این جلسه:

یک عدد کارتpci

پیچ گوشتی به تعداد لازم و ترجیحا چهار سو

یک عدد کامپیوتر در حال مونتاژ یا مونتاژ شده که نیازمند کارت pci جدیدمان است

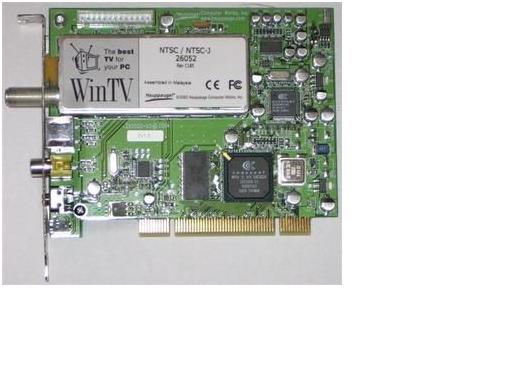

برای نمونه و در این راهنما قصد داریم این کارتtv را که در تصویر زیرآمده است روی یک کامپیوتر مونتاژ کنیم.
