با سلام :
كاربران عزيز در اين تاپيك اموزش كلي مباني ديجيتال را مطالعه ميكنيد .
مباني ديجيتال به صورت مقدماتي شروع ( ازمفهوم صفر ها و يك ها الي جمع و تفريق و... اعداد دودويي باينري ) و پس از تفهيم ان در مورد گيت هاي ديجيتالي وطراحي مدارات ديجيتالي با گيت هاي متداول اموزش مي بينيد .
لطفا هر گونه سؤال ويا مشگلي داشتيد فقط و فقط از تاپيك سؤالات و پاسخ در همين بخش استفاده نماييد هر پستي كه نظم مطالب را بهم زند حذف و بي پاسخ خواهد ماند .
با تشكر .
موفق باشيد .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,629
مفهوم اعدادباينري

با سلام :
براي شروع بكار و اموزش مباني ديجيتال مجموعه كاملي را در قالب يك فايل pdf تهيه كرده ام كه در اختيار علاقمندان مي كذارم دوستان مبتدي سعي كنند با درك كامل اين مفاهيم و حل تكاليف ارايه شده در فايل مهارت هاي لازم را تجربه كرده و امادگي لازم اموزش و كاربا گيت هاي منطقي را بدست بياورند.
فايل را دانلود فرماييد .
با تشكر .
موفق باشيد .
ادامه دارد :


پیوست‌ها

  • 1.3 مگابایت بازدیدها: 1,809

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,629
مفهوم گيت هاي ديجيتالي

با سلام:
دوستان خوبم با ارزوي موفقيت روزمره براتون اين بار اموزش خود را در مورد گيت هاي ديجيتالي به ساده ترين وجه ممكنه شروع ميكنم اميدوارم از صرف وقت شريفتون بيشترين استفاده را ببريد صد البته حتما در مورد نحوه ي ارائه ي اطلاعات در سيستم هاي ديجيتال يعني سيستم هاي اعداد مثل سيستم دهدهي ، باينري ، اكتال و هگزا دسيمال و ... و همچنين تبديل مبناهاي مختلف به همديگه و عمليات حسابي در مبناهاي مختلف آشنايي پيدا كرديد ، از اين مطالب كه بگذريم به بحث شيرين و راحت آشنايي با گيت هاي منطقي مي رسيم .براي بررسي گيت هاي منطقي در ديجيتال كه از سيستم باينري ( دوتايي) استفاده مي شه از مدارهاي سوئيچينگ ساده استفاده مي كنيم . درك و عمل كرد گيت هاي ديجيتالي ساده تر از ان هست كه نياز به سواد بالا يا تبحر كافي داشته باشيد باور نداريد ؟؟؟؟؟؟؟ چند لحظه اي مهمان من در اين پست باشيد .
گيت هاي ديجيتالي كه اين همه غوغا بر پا كرده اند همش جز سه تا گيت بيشتر نيستند اين سه گيت در اصطلاح ديجيتال (حساب انگشتي با ارقام) 1- اند AND به مفهوم حرف ربط ( و) در فارسي 2- اور OR به معني حرف وصل ( يا) در فارسي 3- نات NOT به معني نه يا معكوس كننده ميباشند . و با ادغام و ارايش هاي اين سه گيت به گيت هاي پيچيده تري ميتوان دست يافت كه ساده ترين انها : NAND . NOR ميباشد كه فقط با اضافه كردن يك نات به خروجي هاي گيت OR و AND بوجود مياد .
براي درك عملكرد هر كدام از اين گيت ها با ذكر يك مثال الكتريكي كار رو تموم ميكنم
1- گيت AND : فرض كنيد شما داراي مدار ساده اي هستيد كه از يك لامپ و توسط دو تا (يا بيشتر) كليد ساده قطع وصل تك پل كه پشت سر هم (به صورت سري ) و به يك منبع باتري وصل شده باشند داريد با حضور ذهني كه از مدار فوق داريد بلا فاصله جوابم دهيد اگه بخواهيم اين لامپ روشن شود بايد چكار كنيم .........
افرين .... تبريك ميگم كه شما به عمل كرد يك گيت AND پي برديد يعني همون طور كه از نام گيت پيداست براي تحريك لامپ (خروجي گيت فرض كنيد) بايد هم كليد شماره يك و (AND ) هم كليد شماره دو و( هر چند تا) كه بود بزنيد و بدين جهت (نوع عمل كرد) نام مبارك اين گيت رو اند گذاشته اند در علم الكترونيك و ديجيتال بجاي استفاده از كليد مكانيكي از سويچ هاي الكترونيكي ترانزيستور موس فيت و غيره استفاده ميكنند موردي كه بايد جهت تكميل مطلب ارايه دهم اينه كه در مثال بالايي كه من از كليد مكانيكي صحبت كردم براي تغيير حالت ان نياز به فشار كليد توسط انگشت بود كه براي تغيير وضعيت هر كليد ي بايد يكبار فشار ميداديد ولي در گيت هاي (سويچ هاي ) مورد بحث و الكترونيك ميدانيد كه يك پايه كنترلي وجود دارد كه با تغيير حالت ان (از صفر به يك و بالعكس ) سويچ عمل كرده و قطع يا وصل ميشود شما اين پايه هاي كنترلي سويچ ها رو (ورودي هاي گيت ) و خروجي مدارتون كه از تغيير وضعيت كليدها(سويچ و گيت ها) حاصل ميشود را خروجي گيت بناميد معمولا پايه هاي ورودي را كه هر چند تا باشه با حروف A.B.C…. و خروجي را با حرف Y نشان ميدهند حالا خودتان بدون استفاده از جدول هاي رايج ( تاچ تي بل ) ميتونيد جدولي بنويسيد و در اون مشخص كنيد كه اگه بخواهيد خروجي تغيير يابد بايد ورودي ها چند و چه حالتي داشته باشند : (گيت اند تنها وقتي خروجي اش تغيير ميكند كه تمام ورودي هاي ان تغيير كنند )
عكس شماره يك مدار معادل الكتريكي يك گيت اند رو نشان ميدهد
عكس شماره دو مدار معادل الكترونيكي يك گيت اند رو نمايش ميدهد
عكس شماره سه نماد اصلي يك گيت اند رو نمايش ميدهد
عكس شماره چهار جدول يك گيت اند را نشان ميدهد .

فكر كنم ديگه نه تنها گيت اند بلكه ساير گيت ها رو ياد گرفتيد با اين حال ادامه :
گيت اور OR :
فرض كنيد شما مداري داريد كه يك لامپ را توسط دوكليد مكانيكي يا بيشتر كه به صورت موازي هم بسته شده اند
(را به يك منبع باتري وصل كرده ايد براي روشن كردن لامپ چكار مي كنيد ؟؟؟؟
بله حد ث شما درست است يا كليد اول يا كليد دوم يعني هر كدام كليد را كه وصل كنيد لامپ روشن ميشود و ديگر بقيه كليد ها تاثيري در عمل كرد لامپ نخواهد داشت همانطور كه از عمل كرد مدار مشخص ميشود در گيت (يا) وقتي يكي از ورودي ها تغيير وضعيت دهد خروجي هم تغيير وضعيت خواهد داد و بعد از اين تغيير ساير ورودي ها تاثيري در خروجي نخواهد داشت
اگر در يك جمله بخواهيم گيت اور را تعريف كنيم خواهيم داشت گيت اور تنها وقتي در خروجي تغيير خواهد داشت كه يكي از ورودي هايش تغيير وضعيت دهد كه در اصطلاح الكترونيك ديجيتال به اين عملگر گيت اور به معني يا در فارسي ميگويند.
عكس ها را به دقت مطالعه كنيد :

گيت هاي نات :
تشريح عملكرد گيت نات :

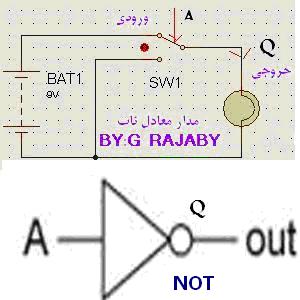

فرض كنيد شما مداري داريد كه يك لامپ را توسط يك كليد مكانيكي دو حالته كه حالت نرمال بسته ان به قطب مثبت باتري و حالت دوم ان به قطب منفي باتري وصل است حالا درحالت نرمال در خروجي مدارقطب مثبت را داريم ولي با فشار كليد در خروجي قطب منفي باتري را خواهيم داشت پس ملاحظه ميكنيد كه اين گيت ورودي اش مخالف خروجي ان ميباشد (معكوس كننده NOT )
تعريف گيت نات : گيتي است كه همواره خروجي ان مخالف حالت ورودي ان باشد .
ادامه دارد :
با تشكر.
موفق باشيد .
