سلام دوستان
cpu چیست و از چه بخشهایی تشکیل شده است ؟
جنس cpu از چیست و چرا از سیلکون برای ساخت cpu استفاده میشود ؟
ایرادهای متمرکز در cpu چیست و روش مرتفع ساختن این ایرادها چگونه است ؟
[hide]1- cpu در اصطلاح مغز متفکر کامپیوتر نام دارد ولی از چه رو این قطعه را مغز کامپیوتر مینامند ؟
دلیل اصلی این پروسه این است که cpu توانایی پردازش داده ها را دارد البته به صورت 0-1 و میتواند همزمان چندین عمل را پردازش نماید و از طرفی
تمامی اتصالات در کامپیوتر در اخر به این قطعه حیاتی متصل میشوند cpu در ابتدا از شش بخش تشکیل میشد که با توضیح انها را بیان میکنیم
اولین بخش در این قطعه prefetch unit نام دارد که دستورالعمل اجرایی بعدی که cpu انجام خواهد داد رو برای cpu اماده میکنه تا وقتی cpu
پردازش فعلی رو تمام کرد از این بخش دستور بعدی رو دریافت کنه
قسمت دوم و سوم این قطعه peging و segment نام دارند این بخشها ادرس بعدی رو که دستورالعمل در اون هست رو دارا میباشند
این بخشها از قسمت واسطه باز یا همون بخش چهارم BI میخوان که دستور رو به حافظه رم بفرسته و بعد این قسمت دسور رو به قسمت یک
که همون prefetch unit هست میفرسته قسمت یک دستور رو به قسمت پنجم که DECODE UNIT نام دارد میفرسته تا دستور به
زبان ماشین یا همون 0-1 ترجمه بشه سپس دستور العمل به بخش اجرایی منتقل میشه تا به اجرا دربیاد که میشه بخش ششم Execution
و بعد دستور العمل به بخش BI منتقل میشه و از اونجا به قسمت peging یا segment فرستاده میشه تا به ادرس دقیق خودش در حافظه کامپیوتر فرستاده بشه
این طریق کار پردازنده 386 اینتل بود که این روزها زا کار افتاده و خیلی قدیمی شده و جای خودش رو به نسل های جدید پردازنده داده امروزه در پردازنده ها
چند بخش دیگر نیز اضافه شده است مثل حافضه کش که ای سی حافظه است که تنظیم اطلاعات یا کدی که به محض اماده شدن CPU به اون داده میشه یا
قسمت دیگری که میشه نام برد یک پردازنده شمارشگر از پیش ساخته شده هست که در CPU های امروزی به کار میره البته باید اضافه کنم در بیشتر مدلها
سعی شده از چند حافظه کش و چند خروجی استفاده بشه که این سرعت پردازش رو بالا میبره
2- ماده اصلی CPU از سیلکون است که نام تجاری سیلیسم هست برای تهیه این ماده از شن استفاده میشود 25درصد شن از سیلیکون است
که فراوان ترین ماده بعد از اکسیژن میباشد بعد از پاکسازی شن و جدا نمودن سیلکون از ان مواد اضافی از سیلکون جدا شده و سیلکون خالص
باقی میماند که مابقی داستان را شما میتوانید در لینک زیر مشاهده کنید
http://www.gooyait.com/1389/01/31/شرکت-intel-طرز-ساخت-یک-cpu-را-توضیح-داد-part-1.html
ایراد های شایعی که در CPUاتفاق می افتد نداشتن تصویر یا همان نو بوت شدن هست یا عدم سویئچ سیستم که توضیحی خواهم داد
گاهی اتفاق می افتد که ما سیتم را روشن میکنیم ولی تصویر نداریم این اتفاق میتواند از دیسکانکتی پایه های CPU و همچنین
سوختن خود CPU باشد که اگر دست روی قطعه بگذاریم در موقع سوختن خیلی سریعتر از همیشه داغ میشود و در مواقع دیسکانکتی
ما شاهد ان خواهیم بود که CPU اصلا داغ نمیشود که با فشار دست بر روی قطعه اگر دیباگر موجود باشد شاهد کد خواهیم بود البته
فشار دست باید متعادل باشد تا باعث اتصالی در پایه ها نشود
دومین ایراد که در مدلهای 775 و1155 و این سری از زیف سوکت ها شایع هست اتصالی میباشد چه بسا که در مدلهای قدیمی پایه ها در روی
CPUبودن ولی در این مدلها پایه ها در روی برد قرار دارند و در بیشتر مواقع کم تجربگی ما باعث میشود در موقع برداشتن CPU باعث خم شدن و اتصالی در بین پایه ها
شویم که باعث نو سوئیچ شدن و در بعضی مواقع سوختن فت مدارPWM میشودسایر ایرادهای مربوط به این قطعه بیشتر مربوط به مدارهای اطراف میباشد

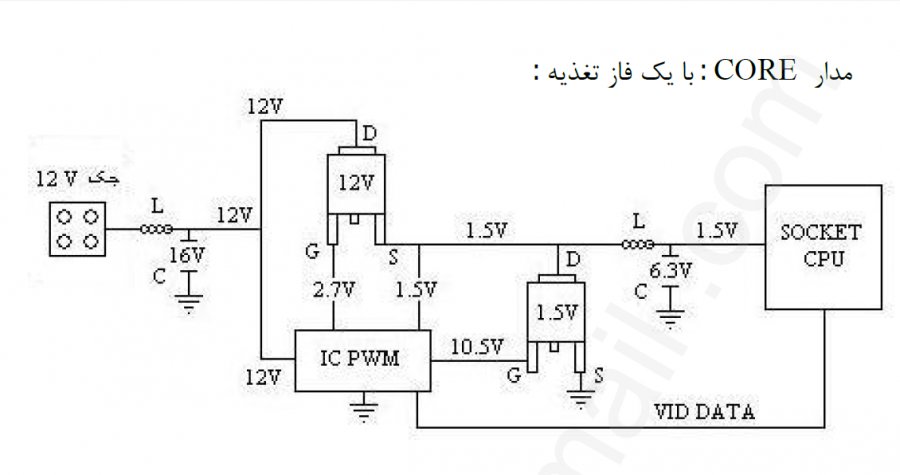

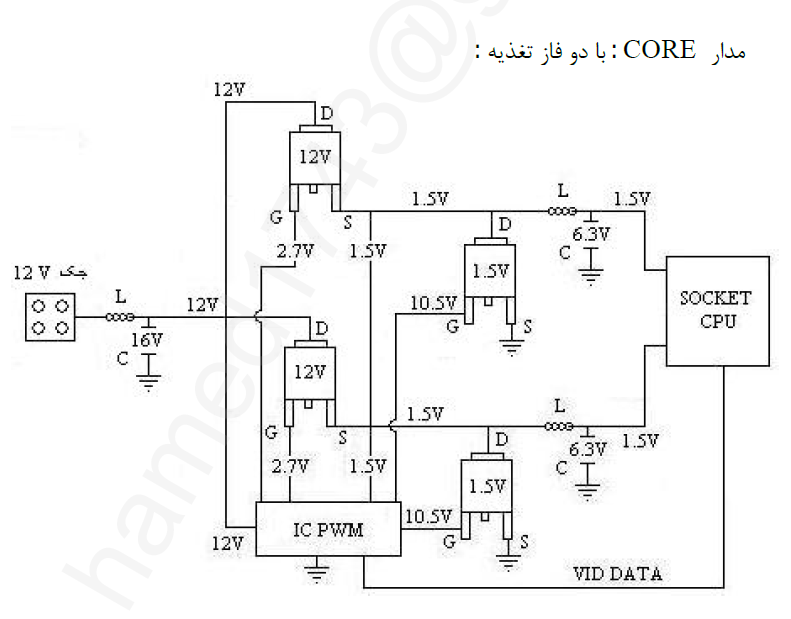

مانند مدار PWM که ولتاژ CPU را تامین میکند و متشکل از چنیدن فاز است که در تایپیک بعد مفصل توضیح خواهم داد
[/hide]
تایپیک بعدی PWM مدار CPU
موفق و پایدار باشید
cpu چیست و از چه بخشهایی تشکیل شده است ؟
جنس cpu از چیست و چرا از سیلکون برای ساخت cpu استفاده میشود ؟
ایرادهای متمرکز در cpu چیست و روش مرتفع ساختن این ایرادها چگونه است ؟
[hide]1- cpu در اصطلاح مغز متفکر کامپیوتر نام دارد ولی از چه رو این قطعه را مغز کامپیوتر مینامند ؟
دلیل اصلی این پروسه این است که cpu توانایی پردازش داده ها را دارد البته به صورت 0-1 و میتواند همزمان چندین عمل را پردازش نماید و از طرفی
تمامی اتصالات در کامپیوتر در اخر به این قطعه حیاتی متصل میشوند cpu در ابتدا از شش بخش تشکیل میشد که با توضیح انها را بیان میکنیم
اولین بخش در این قطعه prefetch unit نام دارد که دستورالعمل اجرایی بعدی که cpu انجام خواهد داد رو برای cpu اماده میکنه تا وقتی cpu
پردازش فعلی رو تمام کرد از این بخش دستور بعدی رو دریافت کنه
قسمت دوم و سوم این قطعه peging و segment نام دارند این بخشها ادرس بعدی رو که دستورالعمل در اون هست رو دارا میباشند
این بخشها از قسمت واسطه باز یا همون بخش چهارم BI میخوان که دستور رو به حافظه رم بفرسته و بعد این قسمت دسور رو به قسمت یک
که همون prefetch unit هست میفرسته قسمت یک دستور رو به قسمت پنجم که DECODE UNIT نام دارد میفرسته تا دستور به
زبان ماشین یا همون 0-1 ترجمه بشه سپس دستور العمل به بخش اجرایی منتقل میشه تا به اجرا دربیاد که میشه بخش ششم Execution
و بعد دستور العمل به بخش BI منتقل میشه و از اونجا به قسمت peging یا segment فرستاده میشه تا به ادرس دقیق خودش در حافظه کامپیوتر فرستاده بشه
این طریق کار پردازنده 386 اینتل بود که این روزها زا کار افتاده و خیلی قدیمی شده و جای خودش رو به نسل های جدید پردازنده داده امروزه در پردازنده ها
چند بخش دیگر نیز اضافه شده است مثل حافضه کش که ای سی حافظه است که تنظیم اطلاعات یا کدی که به محض اماده شدن CPU به اون داده میشه یا
قسمت دیگری که میشه نام برد یک پردازنده شمارشگر از پیش ساخته شده هست که در CPU های امروزی به کار میره البته باید اضافه کنم در بیشتر مدلها
سعی شده از چند حافظه کش و چند خروجی استفاده بشه که این سرعت پردازش رو بالا میبره
2- ماده اصلی CPU از سیلکون است که نام تجاری سیلیسم هست برای تهیه این ماده از شن استفاده میشود 25درصد شن از سیلیکون است
که فراوان ترین ماده بعد از اکسیژن میباشد بعد از پاکسازی شن و جدا نمودن سیلکون از ان مواد اضافی از سیلکون جدا شده و سیلکون خالص
باقی میماند که مابقی داستان را شما میتوانید در لینک زیر مشاهده کنید
http://www.gooyait.com/1389/01/31/شرکت-intel-طرز-ساخت-یک-cpu-را-توضیح-داد-part-1.html
ایراد های شایعی که در CPUاتفاق می افتد نداشتن تصویر یا همان نو بوت شدن هست یا عدم سویئچ سیستم که توضیحی خواهم داد
گاهی اتفاق می افتد که ما سیتم را روشن میکنیم ولی تصویر نداریم این اتفاق میتواند از دیسکانکتی پایه های CPU و همچنین
سوختن خود CPU باشد که اگر دست روی قطعه بگذاریم در موقع سوختن خیلی سریعتر از همیشه داغ میشود و در مواقع دیسکانکتی
ما شاهد ان خواهیم بود که CPU اصلا داغ نمیشود که با فشار دست بر روی قطعه اگر دیباگر موجود باشد شاهد کد خواهیم بود البته
فشار دست باید متعادل باشد تا باعث اتصالی در پایه ها نشود
دومین ایراد که در مدلهای 775 و1155 و این سری از زیف سوکت ها شایع هست اتصالی میباشد چه بسا که در مدلهای قدیمی پایه ها در روی
CPUبودن ولی در این مدلها پایه ها در روی برد قرار دارند و در بیشتر مواقع کم تجربگی ما باعث میشود در موقع برداشتن CPU باعث خم شدن و اتصالی در بین پایه ها
شویم که باعث نو سوئیچ شدن و در بعضی مواقع سوختن فت مدارPWM میشودسایر ایرادهای مربوط به این قطعه بیشتر مربوط به مدارهای اطراف میباشد
مانند مدار PWM که ولتاژ CPU را تامین میکند و متشکل از چنیدن فاز است که در تایپیک بعد مفصل توضیح خواهم داد
[/hide]
تایپیک بعدی PWM مدار CPU
موفق و پایدار باشید
