آموزش طراحي PCB مدارات توسط نرم افزارها

[adel_826]

مدیر محترم با سلام من در مورد طراحی فیبر مدار چاپی با نرم افزار پروتل99SEو orcad9کار کرده ام چگونه میتوانم در این موارد همکاری داشته با شم با تشکر



[gadraj]

مدیر محترم با سلام من در مورد طراحی فیبر مدار چاپی با نرم افزار پروتل99SEو orcad9کار کرده ام چگونه میتوانم در این موارد همکاری داشته با شم با تشکر

با سلام :
دوست عزيز با ذكر يك مثال از يك مدار شماتيك و مراحل تهيه pcb ان در همين تاپيك شروع كنيد براي اپلود مقالات شخصي در پست هاي ارسالي موقتا از اپلود سنتر ها ي مجاز استفاده و لينك مطلب را قرار دهيد .
در صورت مفيد بودن فعاليت تان نسبت به ارتقاي كاربري نيز اقدام مي شود تا از امكانات ويژه سايت بهره مند شويد .
با تشكر .
موفق باشيد .



[gadraj]

طراحي يك مدار حرفه اي

با سلام :
فوري !!!

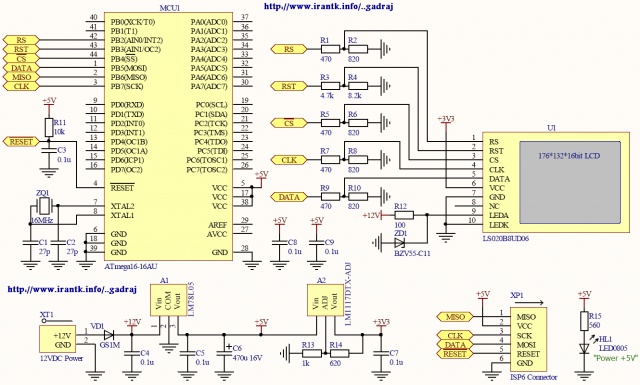

دوستانيكه اعلام همكاري نموده اند لطف كنند شماتيك مدار زير را در نرم افزاري {ترجيحا در پروتيوس ورژن 7 به بالا } وارد كنند تا متعاقبا فايل هگز و asm و .... بقيه را تقديم كنم تا گام به گام مراحل را با همكاري هم طي كرده و يك دستگاه حرفه اي كه نياز اكثر تعميركاران را براورد ميكند اماده كنيم .
احتمال اين پروژه براي اولين بار { لااقل در ايران } و اولين بار در سايت هاي تخصصي خواهد بود .
جزييات كامل دستگاه فوق و چكار ميكنه ؟؟؟ {ميتونيد حدس بزنيد ؟؟ } را طي مراحل بعد از اماده شدن شماتيك در جريان خواهم گذاشت فقط بدونيد كه يكي ازنياز هاي ضروري اكثر تعميركاران را به اساني براورد خواهد كرد ..
لطفا هر چه سريعتر دست بكار شويم :love-smiley-017:
با تشكر .
موفق باشيد .



[ELECTEROALFA]

salam
barad va dost aziz agai rajbi
bebakhshid in paie hai micro toi nagshe eshtebah nist smoare paiehashoi migam
akhe paie 5 ye bar be 5V vasl shode az ontarf paie 5 mega 16 vase SS portb hast ke to nagshe 44 ast
paie crystal
na***e in atmega 16 microi digari
man mikhastam pcb ro bedam sait be hamin khter
age mitonin javab beddin
​



[ELECTEROALFA]

baradar aziz adel jan
onike aslan bala nist pcb chie migim protel sath balast dar halike hame mishenasan nemitonan kar ***an bazia shoma migin orcad
yane ye bache ke nemitone bege maman yeho jomle besaze
man mandam az koja shoro ***am shoma injori shoro mi***in besmealh
agai rajbi migan az madart kochik shoro ***in man monadam madar kochik manand gesmatahi har madar va chetor arayesh kardane gateato migan



[gadraj]

salam
barad va dost aziz agai rajbi
bebakhshid in paie hai micro toi nagshe eshtebah nist smoare paiehashoi migam
akhe paie 5 ye bar be 5v vasl shode az ontarf paie 5 mega 16 vase ss portb hast ke to nagshe 44 ast
paie crystal
na***e in atmega 16 microi digari
man mikhastam pcb ro bedam sait be hamin khter
age mitonin javab beddin
​

با سلام :
با تشكر از همكاري شما دوست عزيز به اطلاع برسانم كه اتمگ فوق 16l از چيپ نوع چهار گوش مربعي { tqfp/qfn/mlf } ميباشد .
با تشكر .
موفق باشيد .



[ELECTEROALFA]

آقای رجبی اگه به نظر شما بهتر باشه نام گذاری پایه ها بر اساس پک dip باشه چون نصب سطحی شاید نا پیدا باشه در بعضی مناطق من سعی مینم هر دو برد رو طراحی کنم



[gadraj]

آقای رجبی اگه به نظر شما بهتر باشه نام گذاری پایه ها بر اساس پک dip باشه چون نصب سطحی شاید نا پیدا باشه در بعضی مناطق من سعی مینم هر دو برد رو طراحی کنم

با سلام :
چه بهتر و نورالانور :love-smiley-017: فقط نصب سطحي {SMD} حسني كه داره مدار را كوچكتر در مياره وگرنه همون ديپ هم اسانتر ميشه ولي ترتيب پايه ها را بايد اصلاح كنيد كه مشگلي پيش نياره از نظر بنده مشگلي نيست DIP بگيريد .
با تشكر.



[gadraj]

pinout lcd

با سلام :

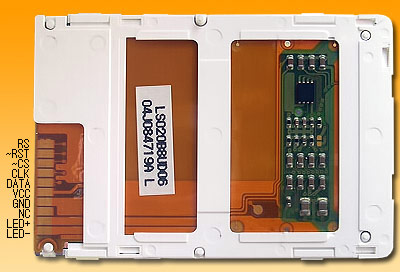

دوستان در اين پست شرح پايه ها , مدل و عكسي از lcd فوق را جهت سهولت در تهيه فيبر چاپي اپلود ميكنم فكر كنم اين lcd در تلفن هاي نوكيا 6610 و انواعي از زيمنس نيز بكار رفته است .
LS020B8UD06 176*132*16BIT LCD

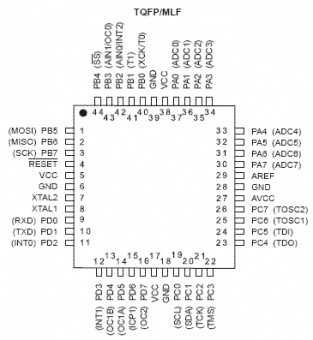

و همچنين atmega16 فوق
ديتاشيت كامل ال سي دي را از لينك زير دريافت كنيد df
با تشكر .
موفق باشيد .



[gadraj]

با سلام
اين هم از نمونه فيبري كه دراوردم نظر دهيد اگر مشگلي دارد حل شود
طرح همون smd البته اين پست موقتي هست
با تشكر .
