سلام دوستان عزیز
این دستگاه برای سهولت در کار سیم پیچی ترانس یا بوبین و غیره طراحی شده.
خواستم با ساختار مکانیکی این دستگاه آشنا شوید.
دوستان عزیز با مشاهده تصاویر زیر متوجه می شوید که با هر دستگاهی می توان سریع تر به نتیجه رسید.

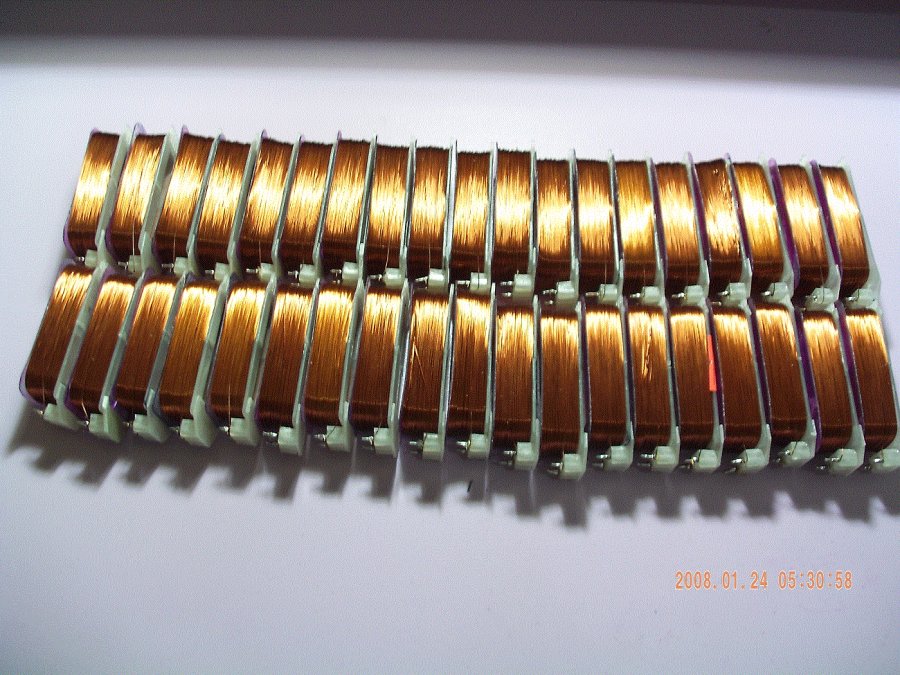

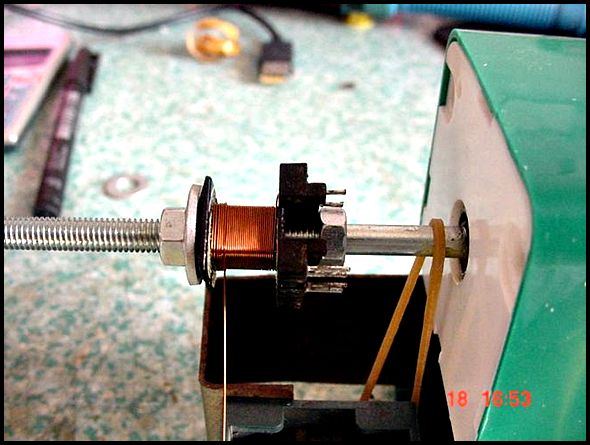

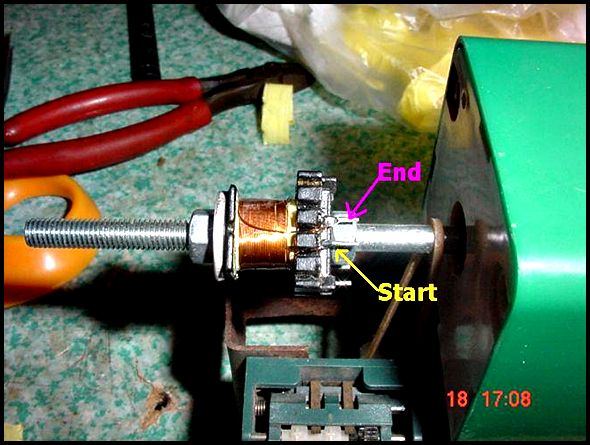

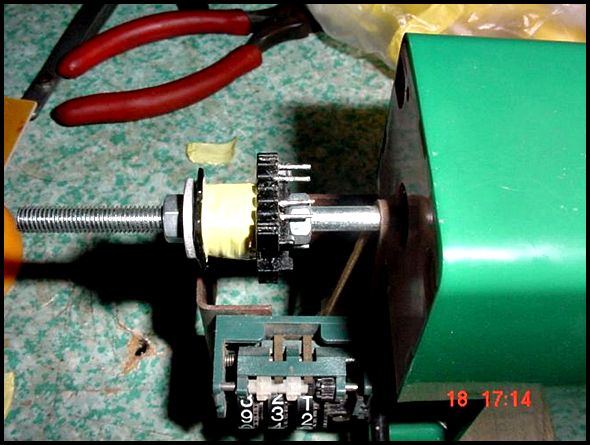

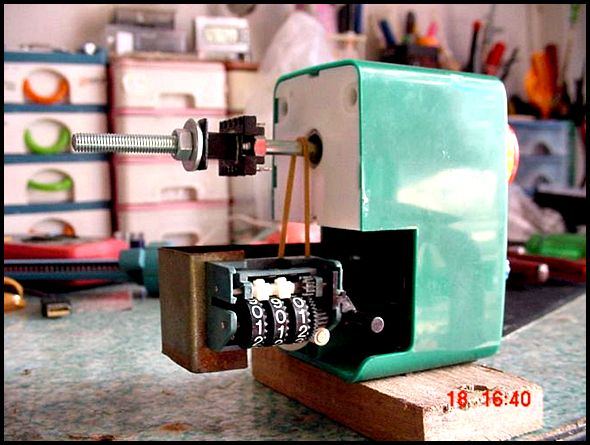

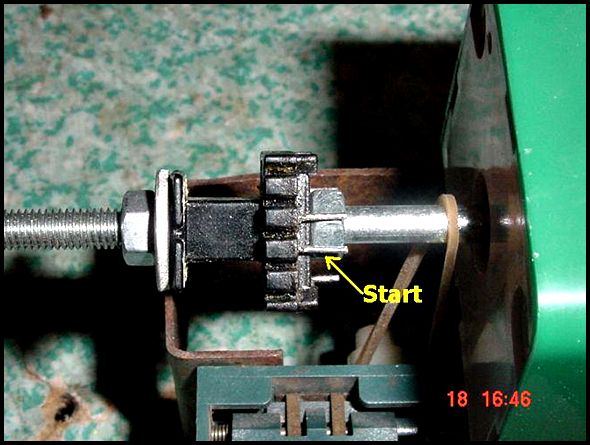

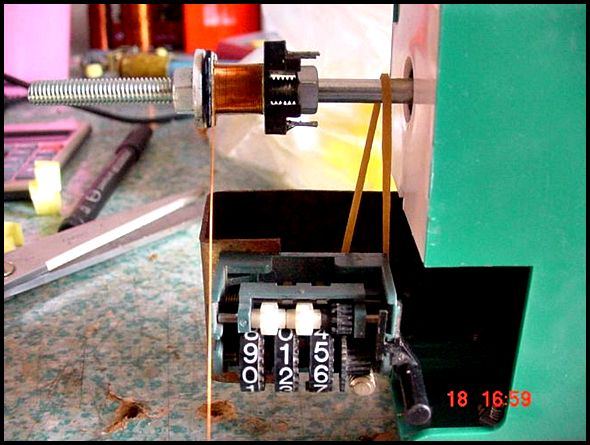

این دستگاه یک مداد تراج رو میزی هست ببینید چگونه مورد استفاده قرار گرفته.!!!

coil-winder (6).jpg

coil-winder (1).jpg

coil-winder (2).jpg

coil-winder (3).jpg

coil-winder (5).jpg

coil-winder (4).jpg


این هم یک مدل دست ساز هست.

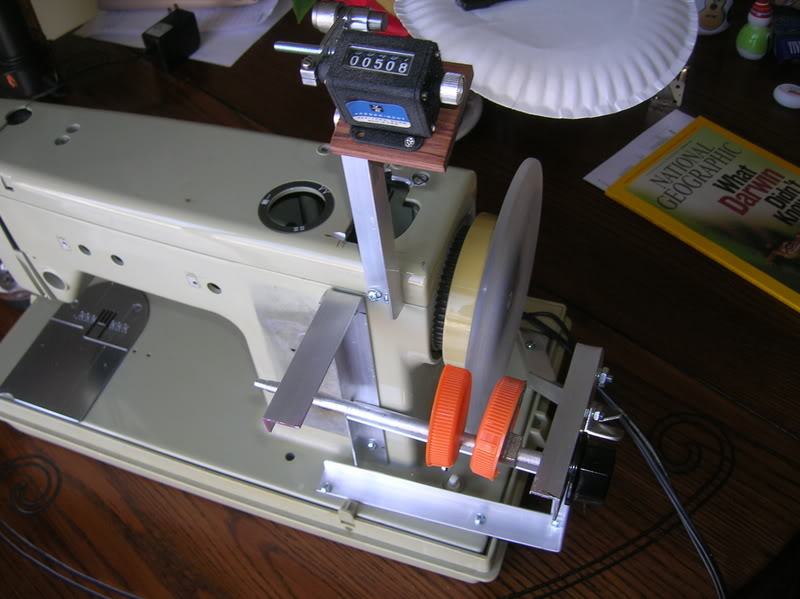

سیم پیچی با چرخ خیاطی برقی!!

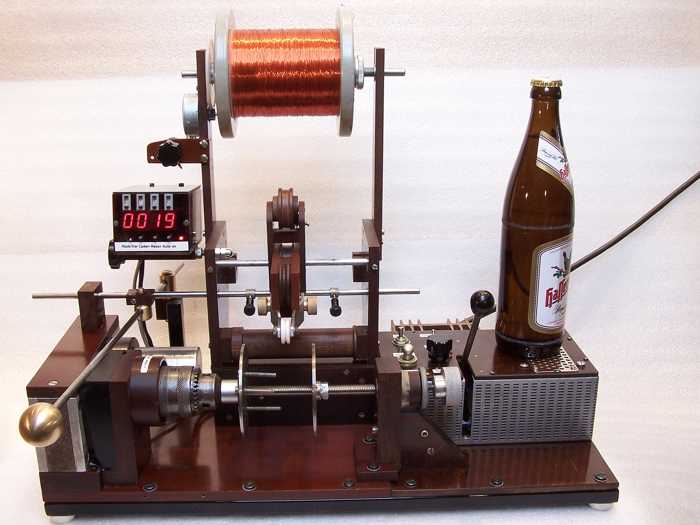

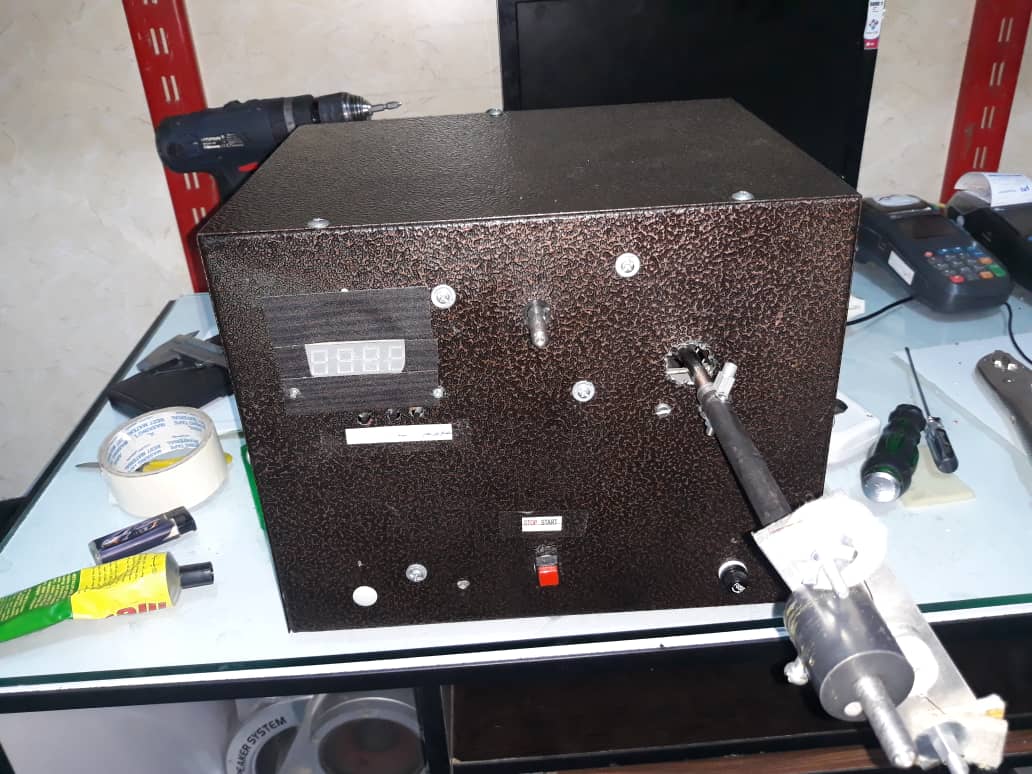

اینهم یک دستگاه اتوماتیک.

[hide]Gesamt-frontal.jpg[/hide]


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,093
74,077
47
ایران
بقیه تصاویر :

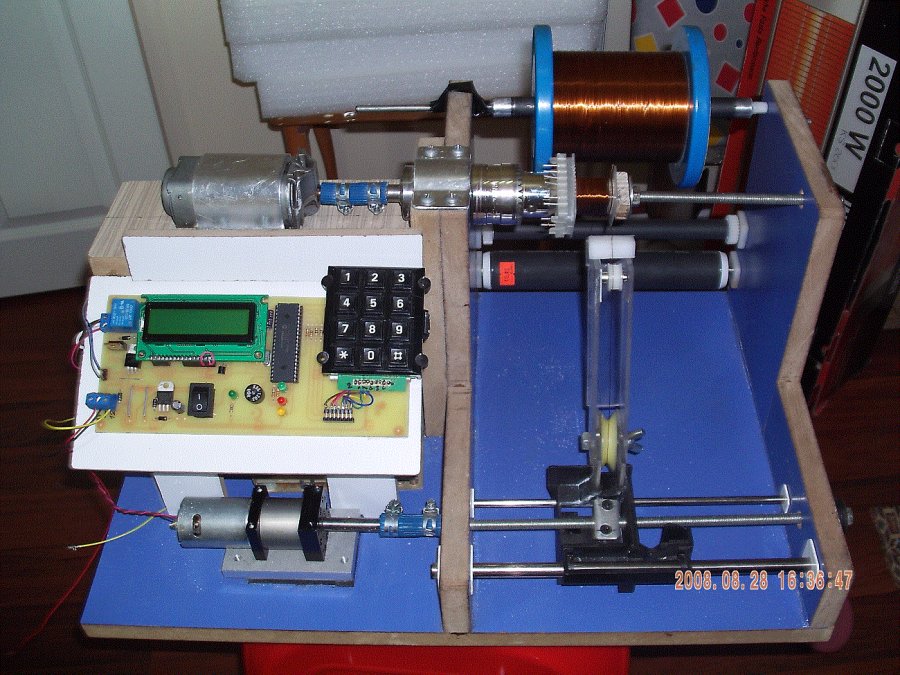

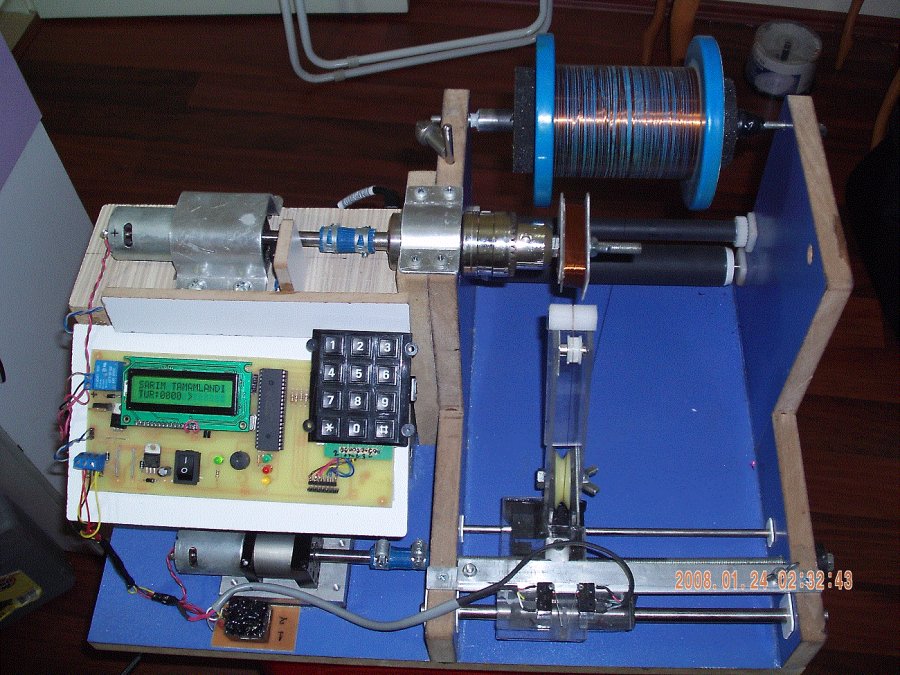

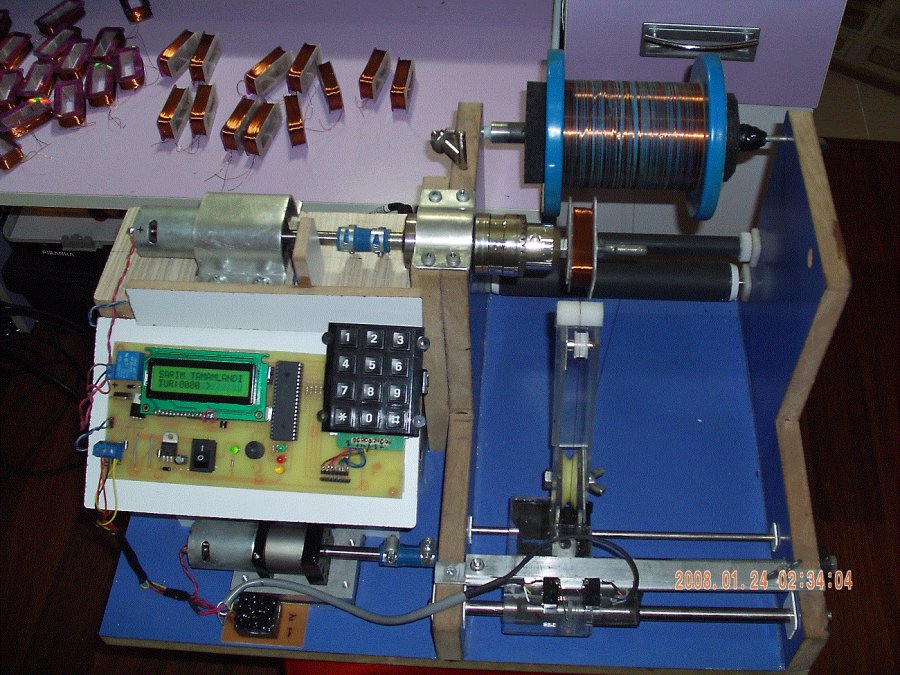

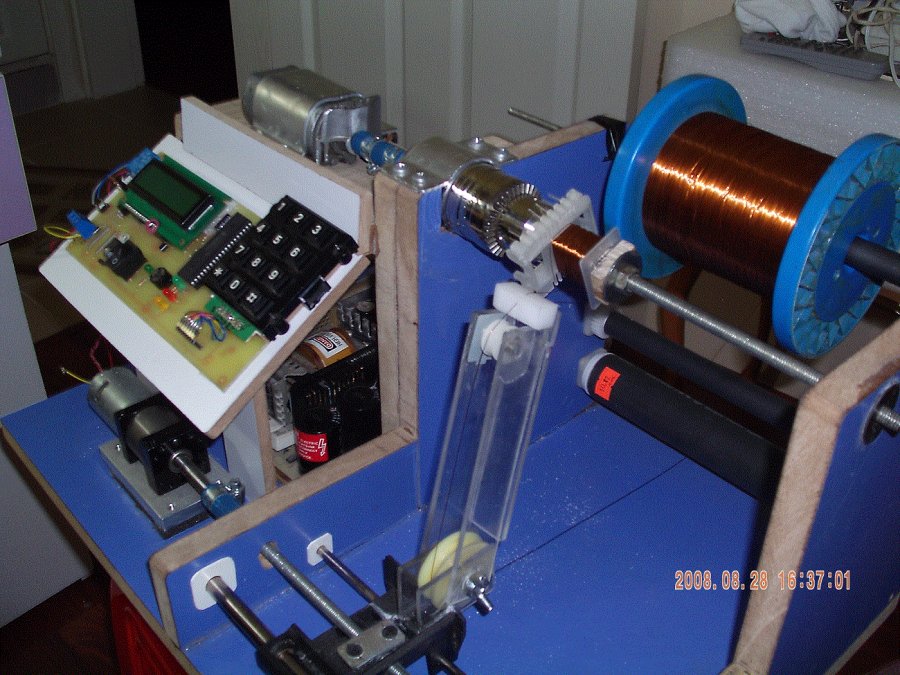

این بار یک دستگاه حرفه ای دست ساز .
دوستان عزیز مدارش توی وبلاگ موجود نبود.!!
فقط میتونید از قسمت مکانیکی استفاده کنید.!!

دوستان عزیز ابعاد تصاویر بزرگ است .بعد از ذخبره کردن داخل کامپیوتر خود .نگاه کنید.!!!!


j2242

VIP+ افتخاری
کاربر
2014-02-13
362
1,208
کرمان
بقیه تصاویر :
این بار یک دستگاه حرفه ای دست ساز .
دوستان عزیز مدارش توی وبلاگ موجود نبود.!!
فقط میتونید از قسمت مکانیکی استفاده کنید.!!
دوستان عزیز ابعاد تصاویر بزرگ است .بعد از ذخبره کردن داخل کامپیوتر خود .نگاه کنید.!!!!

سلام جناب رسولی . من کارم تعمیرات پخش و باند است . میخواستم یه دستگاه بوبین پیچ درست کنم . ازتون کمک میخواستم . چون قالب های بوبین رو نمیدونم چجوری و از کجا درست یا تهیه کنم . برای ساخت خود دستگاه هم کمک میخواستم . چه موتوری بگیرم . چه مدلی بسازمش . . ممنون میشم کمکم کنید


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,093
74,077
47
ایران
سلام جناب رسولی . من کارم تعمیرات پخش و باند است . میخواستم یه دستگاه بوبین پیچ درست کنم . ازتون کمک میخواستم . چون قالب های بوبین رو نمیدونم چجوری و از کجا درست یا تهیه کنم . برای ساخت خود دستگاه هم کمک میخواستم . چه موتوری بگیرم . چه مدلی بسازمش . . ممنون میشم کمکم کنید

سلام دوست عزیز
برای تهیه قالب ها باید تهران تشریف ببرید . یا فردا یادم بندازید از دوستان بپرسم .
وبرای ساخت این دستگاه موتوری که استفاده میشه گیربکس داره یعنی دورش زیاد نیست .اگر موتور معمولی باشه فورا سیم کنده میشه.
میگردم اگه نحوه ساخت این دستگاه رو پیدا کردم تقدیم می کنم.
موفق باشید.


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,093
74,077
47
ایران

mehran101

کاربر
2017-02-25
75
107
سلام وبا تشکر از دوستان
من قصد ساخت دارم ولی سوالی که به ذهنم خطور کرده اینه تجارب عملی از این دستگاه را داشتید؟مثلا آنرا دارید و باهاش کار کرده یا میکنید؟ از آن راضی اید؟ ویا همچین دستگاهی ساختید؟ در کل این طرحه مجرب ای هست؟


mehran101

کاربر
2017-02-25
75
107
سلام
اگر خواستید بسازید بمواردی که میگم توجه کنید: دستگاه بوبین پیچ خوب (نه سنتی و قدیمی) لازمه دستگاه حتما گیره داشته باشه سیم از درون آن گذشته و فشار وارده به سیم قابل تنظیم باشه ، همزمان با افزایش دور این گیره و سیم (یا لا اقل سیم) متناسب با قطر سیم بجلو رانده شود ،این 2 کار در دستگاههای سنتی با دست انجام میشه و دقت کار و خصوصا یکنواختی کم و بوبین شل و سفت میشه و از همه مهمتر متناسب با افزایش قطر بوبین باید دور در دقیقه کمتر شود که عامل اصلی وا رفتن سیم پیچ در قطر بالا ست.با تشکر توجه تان
