فایلEMMC فایل eMMC تلویزیون سام مدل SAM UA43T5550TH با شماره برد TH358C1 و آی سی KLM8G1GETF-B041

برند دستگاه
SAM
مدل دستگاه
UA43T5550TH
مدل برد
TH358C1
شماره آیسی فلش
KLM8G1GETF-B041
شماره پنل تلوزیون
HK430WLEDM-JHSQH
شماره پردازنده
MSD6A358ARG-8-00DV
منیع دریافت فایل
بک اپ گرفته شده توسط خودم
آیا فایل توسط شما تست شده؟
خیر
بک آپ توسط پروگرامر؟
Easy jtag
با درود

فایل eMMC تلویزیون سام

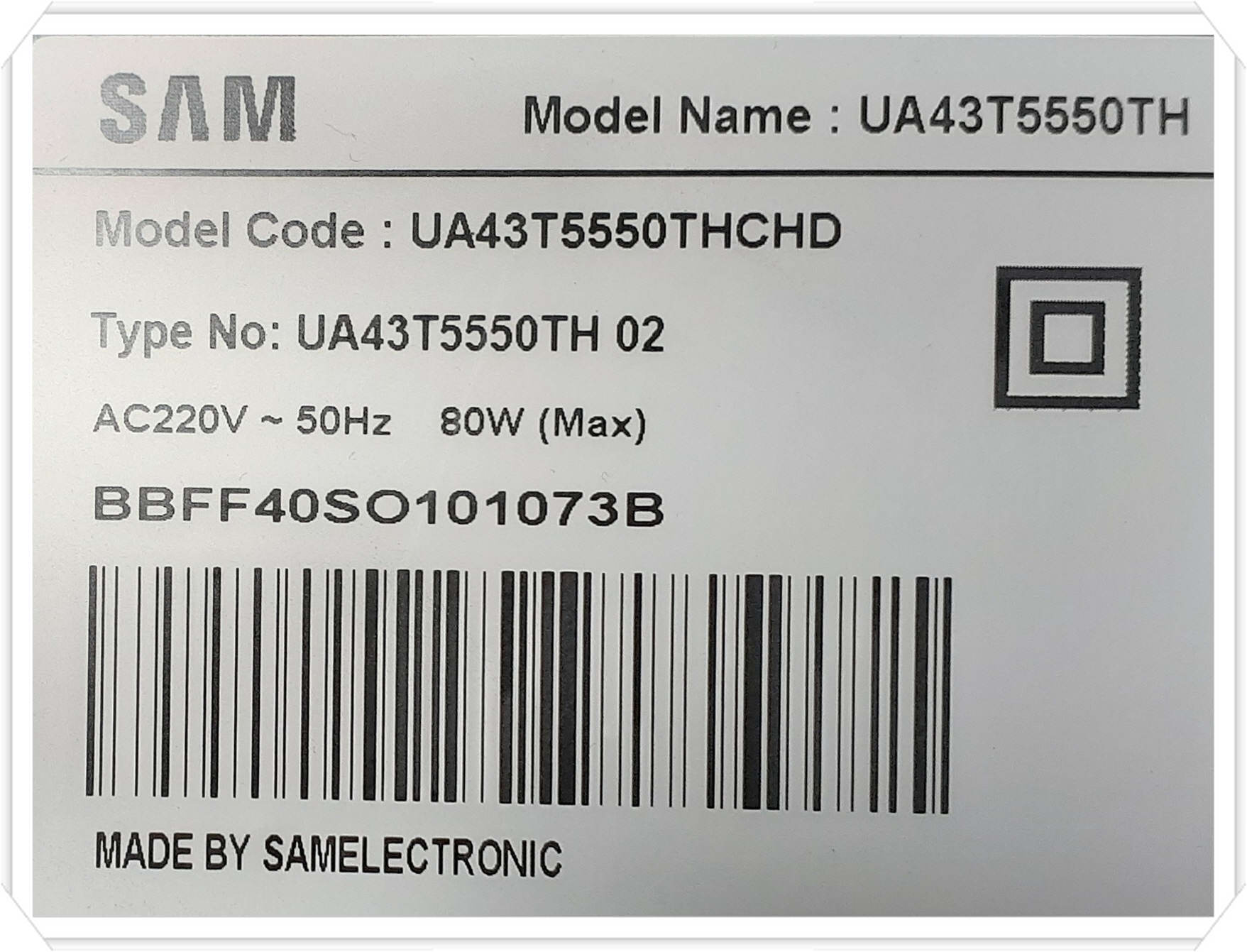

مدل SAM UA43T5550TH

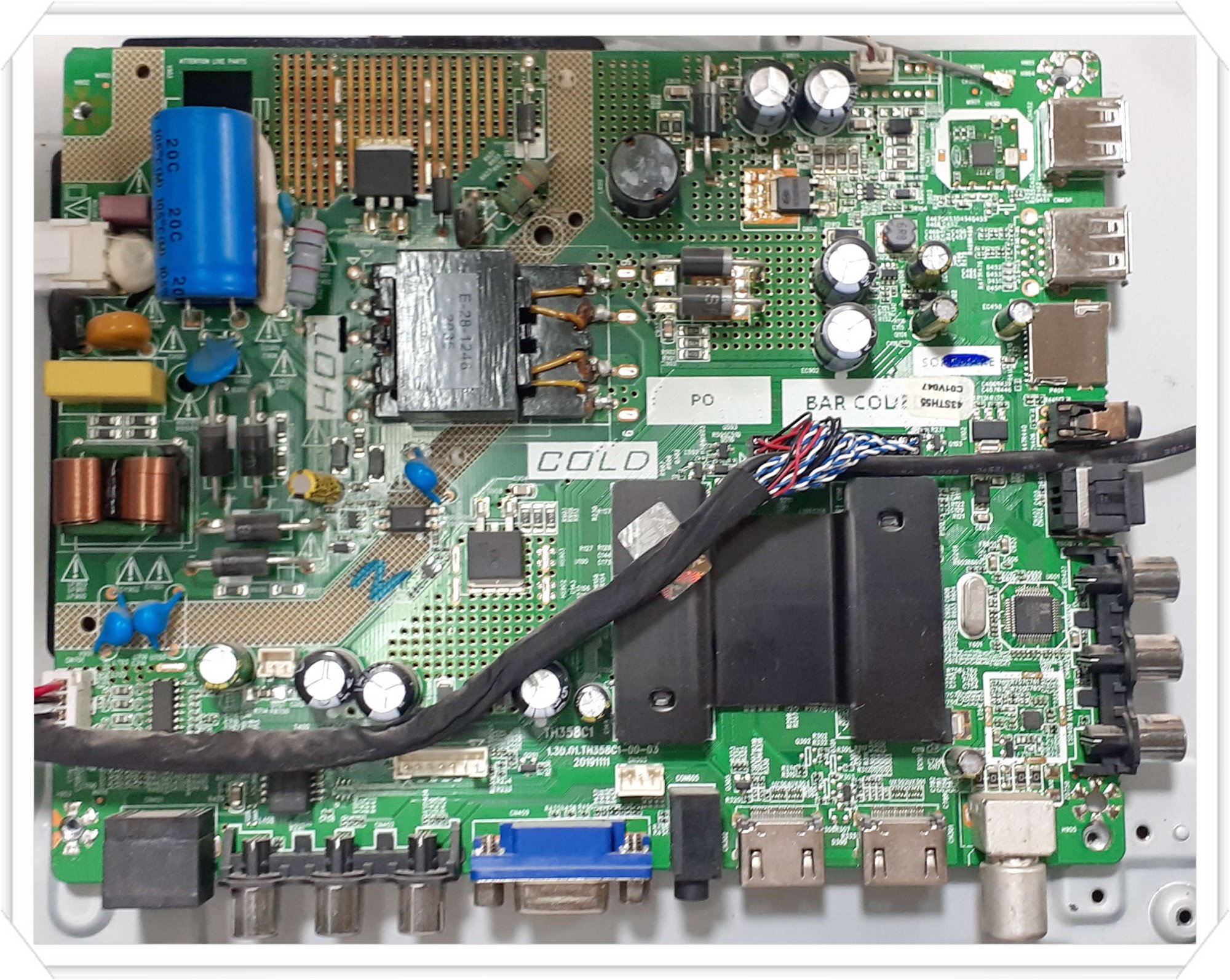

شماره برد TH358C1 1.30.01.TH358C1-00-03 20191111

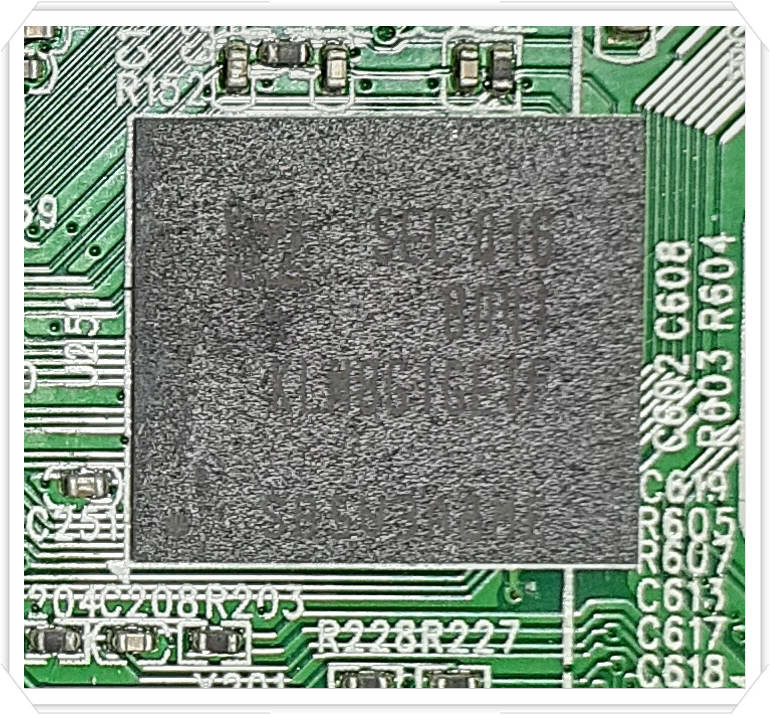

آی سی KLM8G1GETF-B041

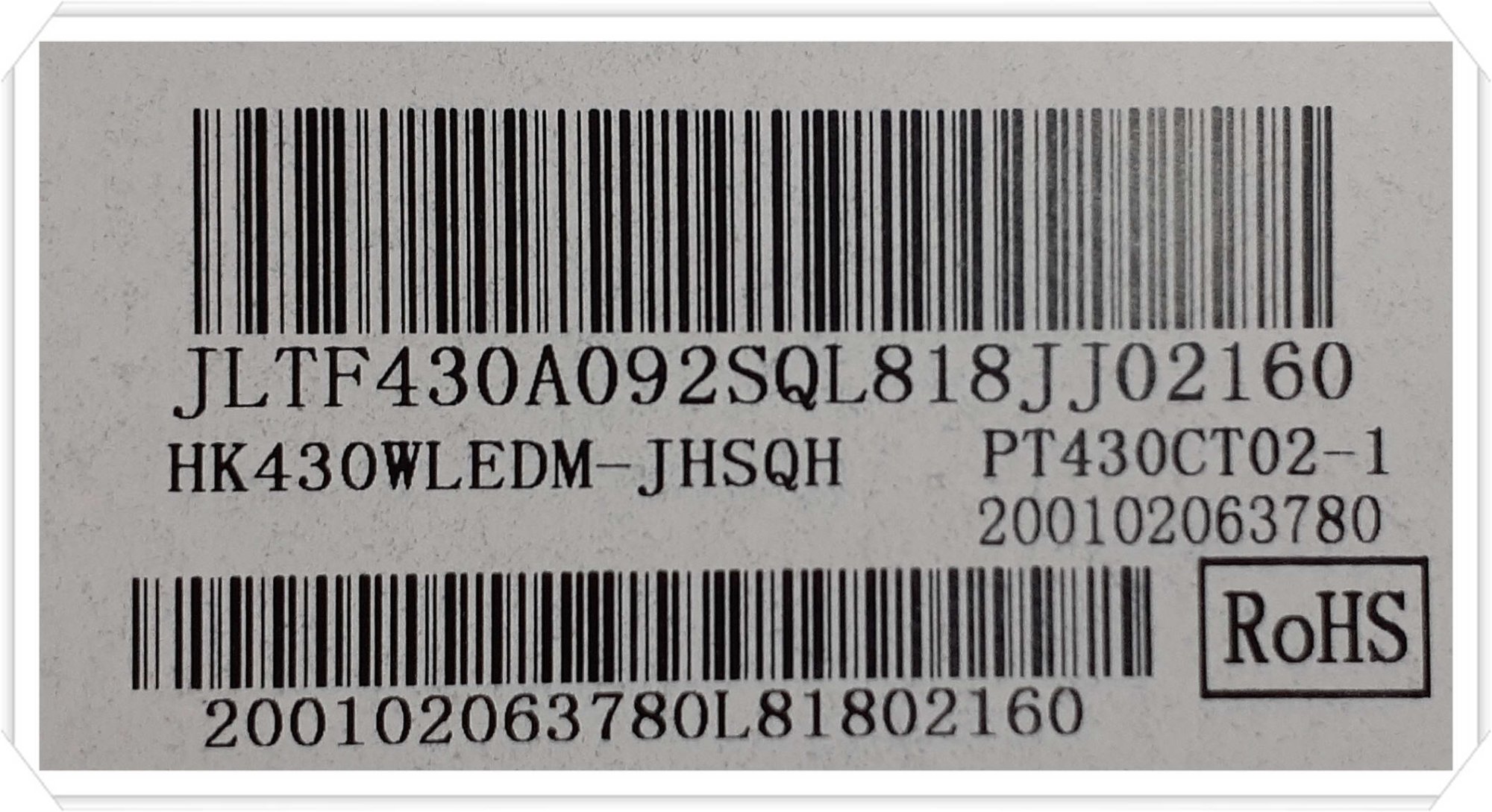

پنل HK430WLEDM-JHSQH

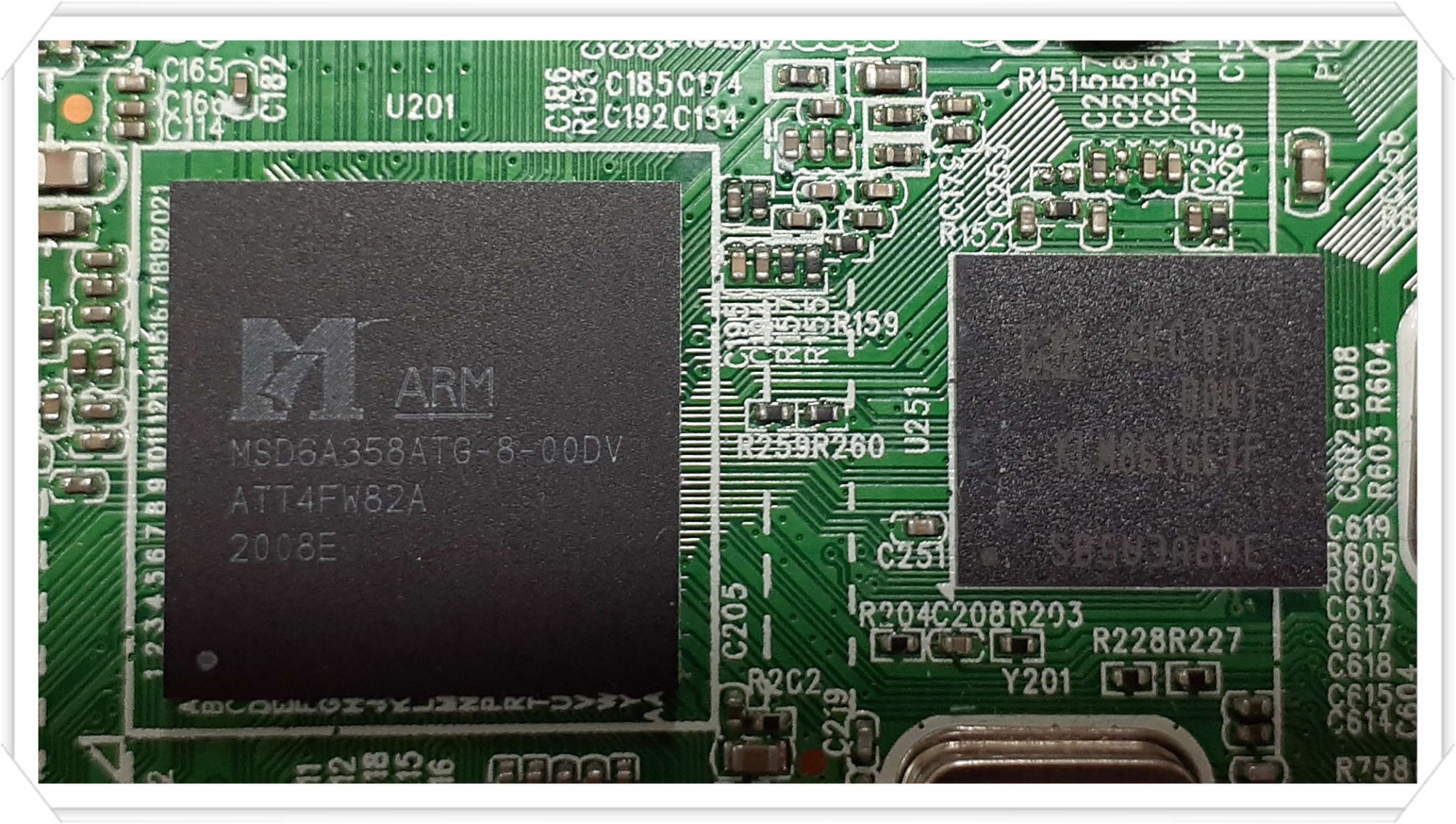

پردازنده MSD6A358ARG-8-00DV

فایل با EasyJtag Plus کپی شده ولی تست نشده می باشد .

فایل با Winrar 4.x فشرده شده و دارای Recovery Record می باشد .

EMMC CID: 15010038475446345206FEFE8F2A477B
EMMC CSD: D02701320F5903FFF6DBFFEF8E40400D
EMMC NAME: 8GTF4R , Vendor: SAMSUNG , S/N: FEFE8F2A , rev. 06
EMMC NAME (HEX): 384754463452
EMMC ROM 1 (Main User Data) Capacity: 7456 MB (0001D2000000)
EMMC ROM 2/3 (Boot Partition 1/2) Capacity: 4096 KB (000000400000)
EMMC RPMB (Replay Protected Memory Block) Capacity: 512 KB (000000080000)
Extended CSD rev: 1.8 (MMC 5.1)
Boot from: ROM2 (Boot partition 1) , width: 8 bit
Boot Partition [179] / Bus Config [177] : 0x08 / 0x02
H/W Reset Function [162] : 0x01 , RST_n signal is permanently enabled
Partition setting [PARTITION_SETTING_COMPLETE] : 0x00

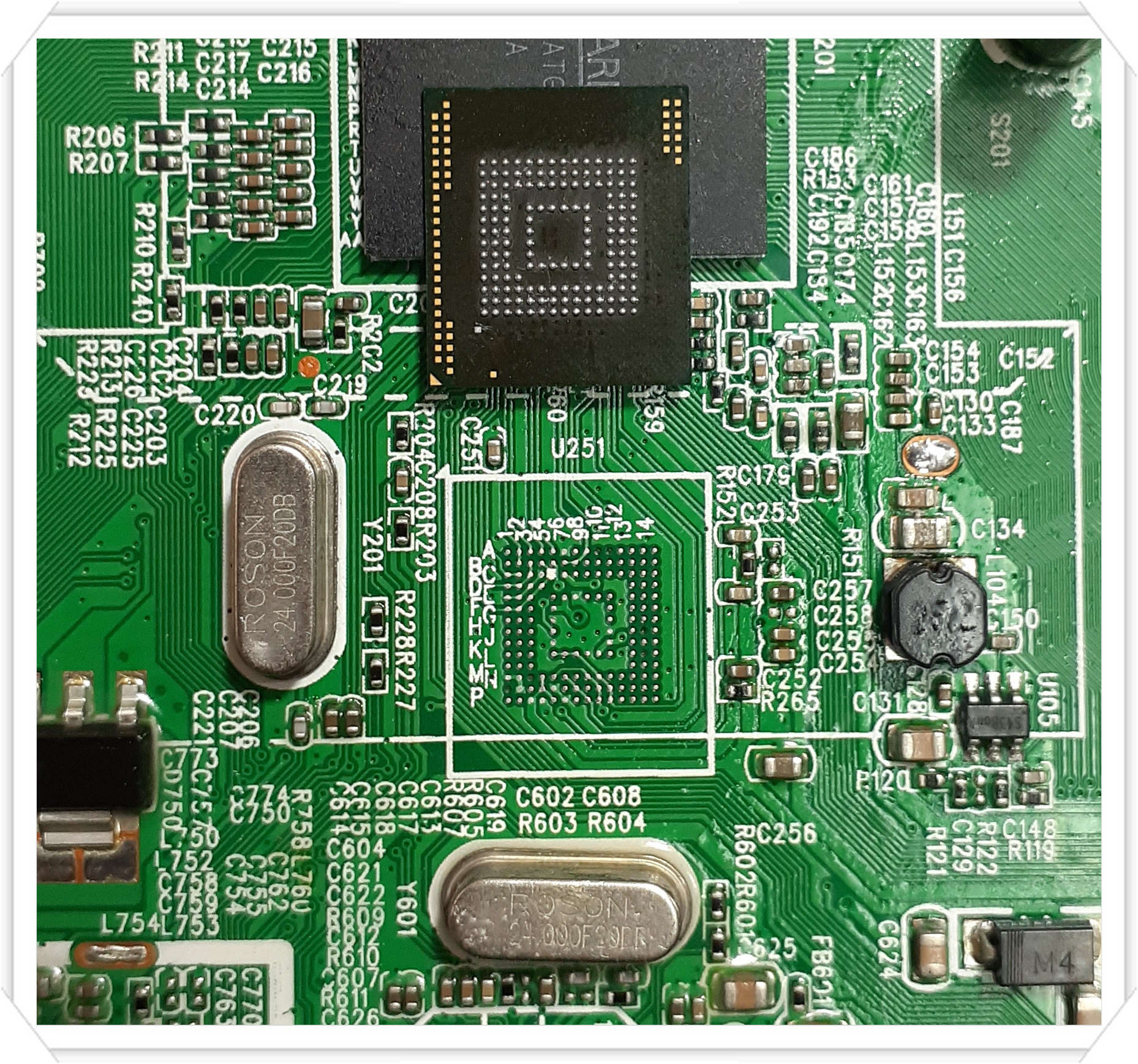

eMMC Open.jpg
