فایلEMMC فایل eMMC تلویزیون دوو DAEWOO DLE3D-42E8008-DPB با شماره برد 35017328 و آی سی THGBM5G5A1JBAIR

برند دستگاه
DAEWOO
مدل دستگاه
DLE3D-42E8008-DPB
مدل برد
35017328 2013-03-13 REV-00
شماره آیسی فلش
THGBM5G5A1JBAIR
شماره ایسی ایپرام
W25Q16(SO8)
شماره پنل تلوزیون
KPL+420B1LED4K
شماره پردازنده
MSTAR
منیع دریافت فایل
بک اپ گرفته شده توسط خودم
آیا فایل توسط شما تست شده؟
خیر
بک آپ توسط پروگرامر؟
Easy jtag
با درود

فایل eMMC تلویزیون دوو
مدل DAEWOO DLE3D-42E8008-DPB
با شماره برد 35017328 2013-03-13 REV-00
آی سی eMMC به شماره THGBM5G5A1JBAIR
آی سی SPi فلش W25Q16(SO8)
شماره پنل KPL+420B1LED4K
نوع پردازنده MSTAR می باشد و اگر اشتباه یادداشت نکرده باشم ، شماره آن MSD6369IV-YYY هست .

EMMC CID: 11010030303447393010CC9C104831D1
EMMC CSD: D02701320F5903FFF6DBFFEF8A404067
EMMC NAME: 004G90 , Vendor: TOSHIBA , S/N: CC9C1048 , rev. 10
EMMC NAME (HEX): 303034473930
EMMC ROM 1 (Main User Data) Capacity: 7432 MB (0001D0800000)
EMMC ROM 2/3 (Boot Partition 1/2) Capacity: 4096 KB (000000400000)
EMMC RPMB (Replay Protected Memory Block) Capacity: 4096 KB (000000400000)
Extended CSD rev: 1.5 (MMC 4.41)
Boot from: no boot , width: 1 bit
Boot Partition [179] / Bus Config [177] : 0x00 / 0x00
H/W Reset Function [162] : 0x01 , RST_n signal is permanently enabled
Partition setting [PARTITION_SETTING_COMPLETE] : 0x00

بوت در این برد از روی آی سی N506 به شماره W25Q16 می باشد .

در صورتیکه نیاز به برنامه ریزی آی سی eMMC داشتید باید هر دو آی سی eMMC و SPi Flash به صورت همزمان برنامه ریزی شوند .

فایل eMMC با باکس EasyJtag Plus و فایل دیگر با پروگرامر TNM5000 کپی شده اند .

فایل ها تست نشده ولی بعید می دانم مشکلی داشته باشند .

فایل ها با نرم افزار WinRAR 4.x فشرده شده و دارای Recovery Record می باشند .

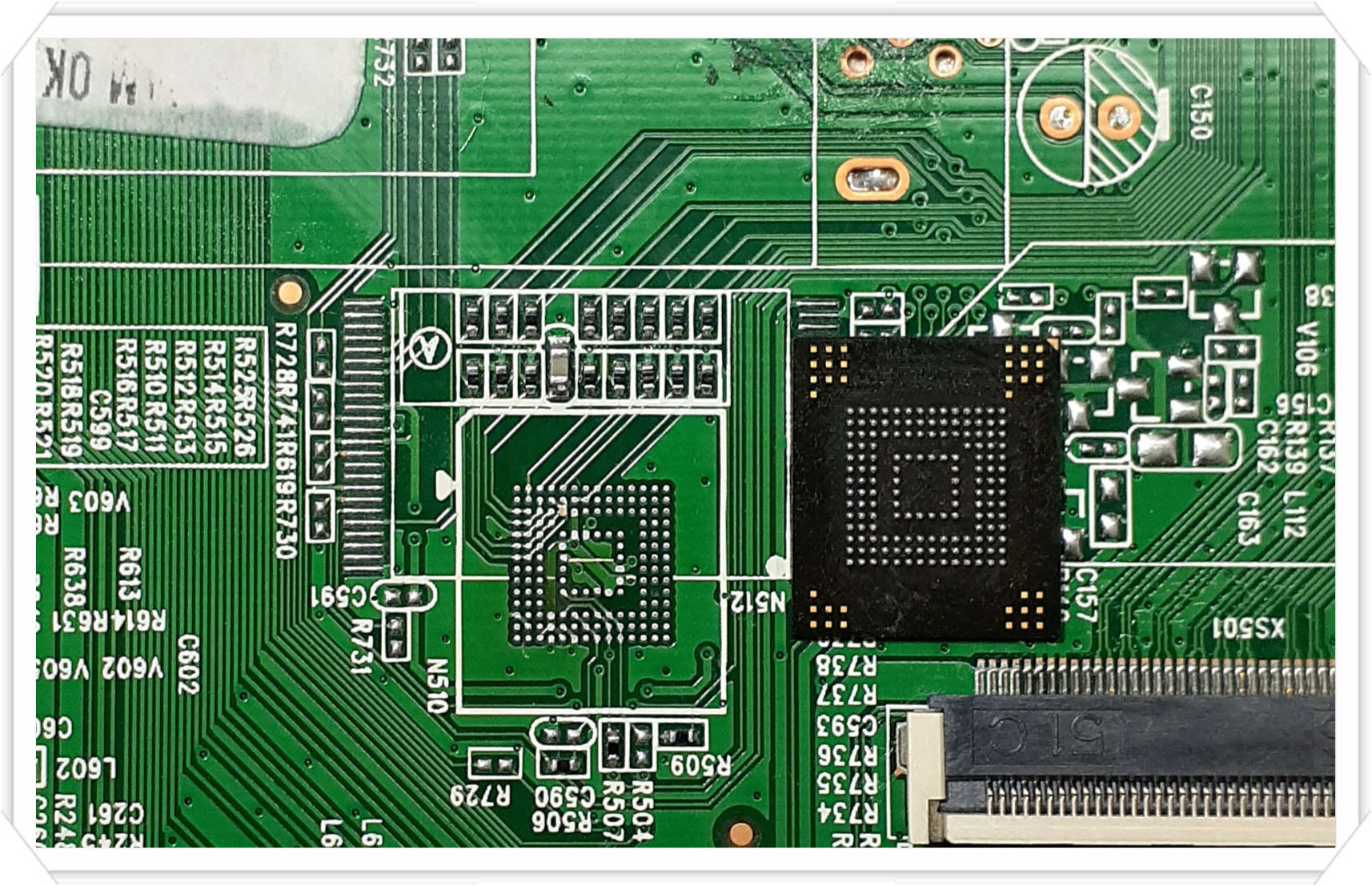

eMMC Open.jpg

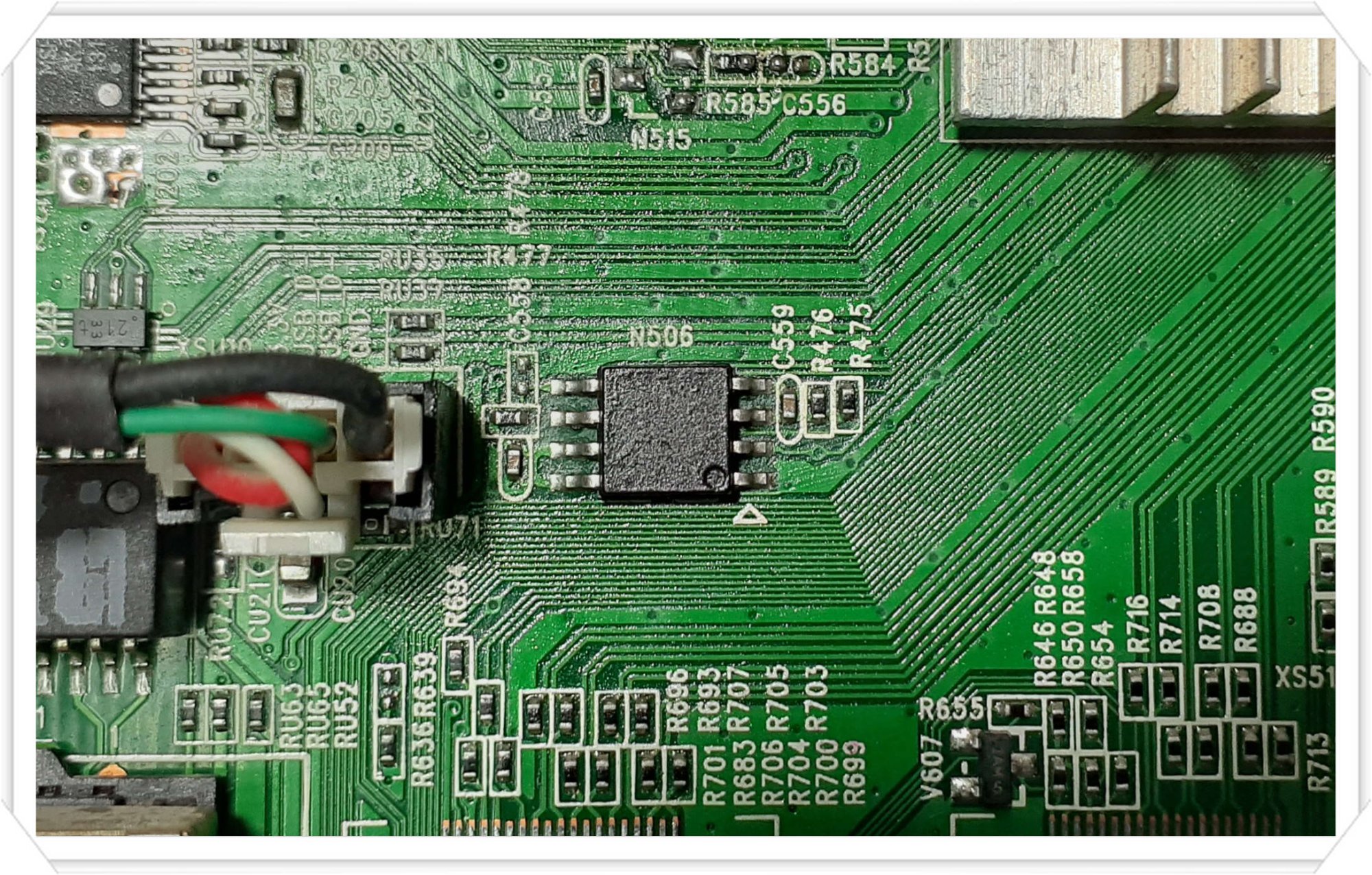

SPi Flash N506.jpg
