Service Manual

فایلEMMC فایل eMMC تلویزیون ایوولی مدل evvoli 43EV200DS با شماره برد TPD.NT72563.PB781 3NT725B2

برند دستگاه
evvoli
مدل دستگاه
43EV200DS
مدل برد
TPD.NT72563.PB781 3NT725B2
شماره آیسی فلش
THGBMDG5D1LBAIL
شماره پنل تلوزیون
LVF430CSDXE0032 M8-43D1281-LPBX3
شماره پردازنده
NT72563MBG-TU
منیع دریافت فایل
بک اپ گرفته شده توسط خودم
آیا فایل توسط شما تست شده؟
خیر
بک آپ توسط پروگرامر؟
Easy jtag
با درود

فایل eMMC تلویزیون ایوولی

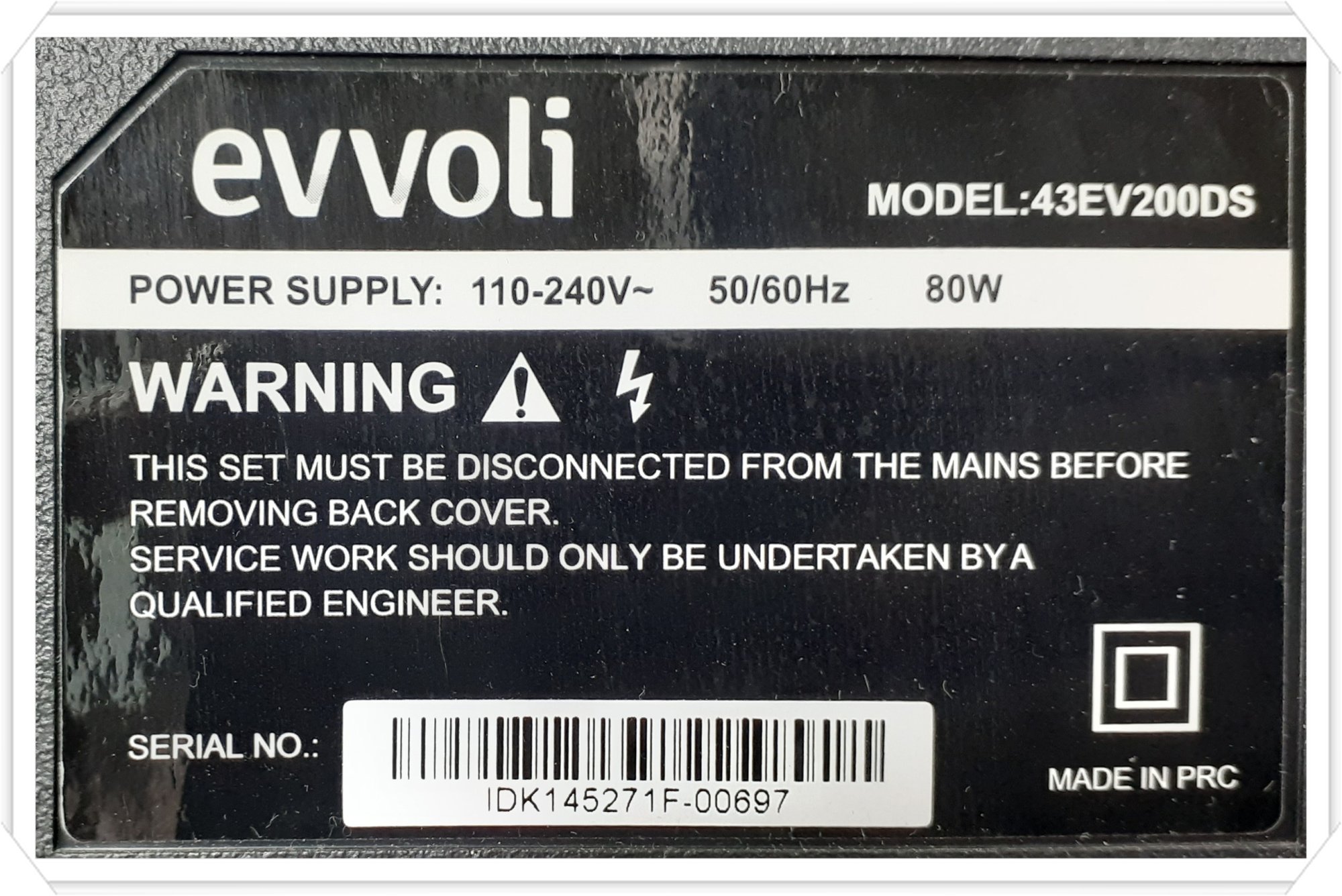

مدل evvoli 43EV200DS

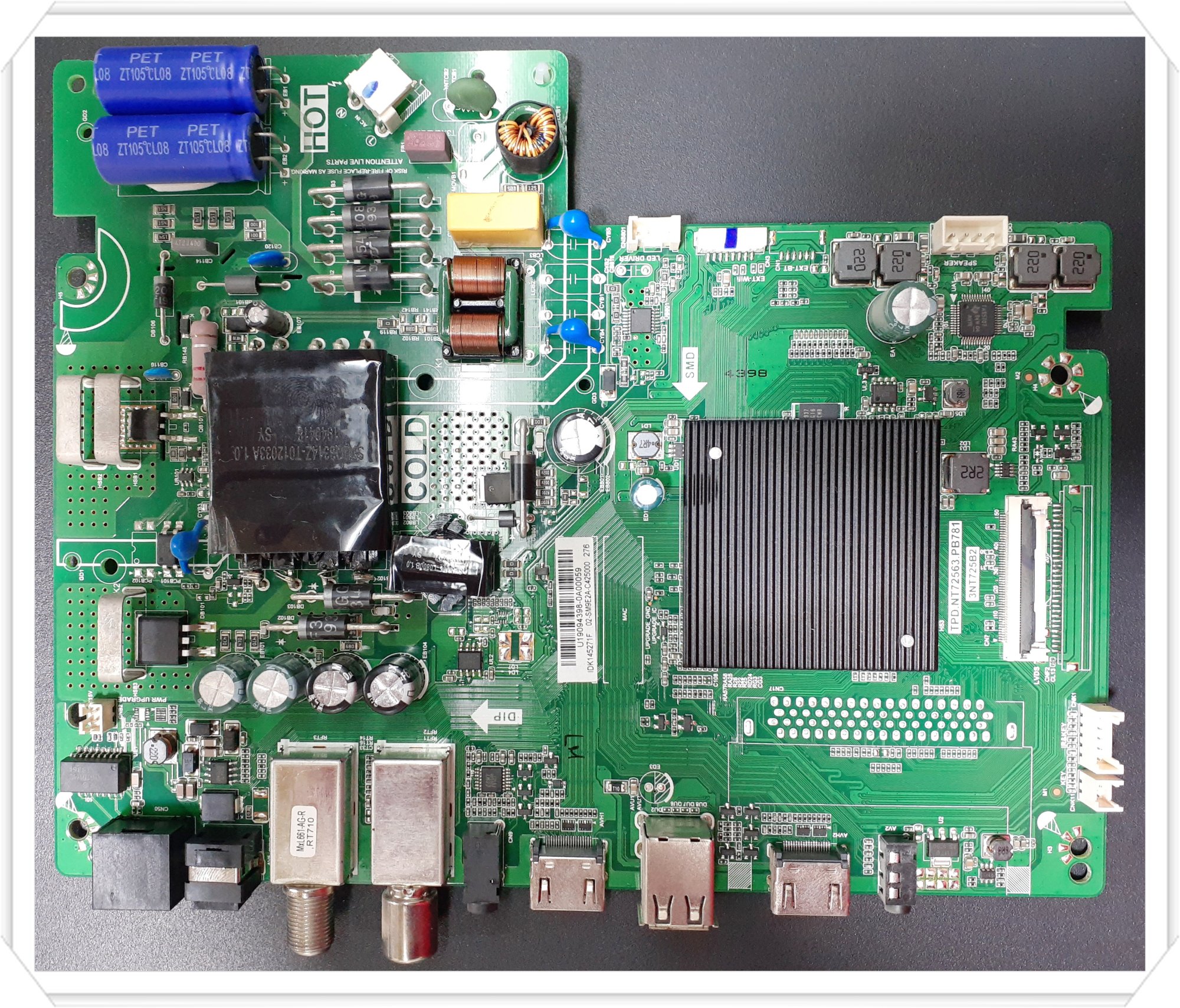

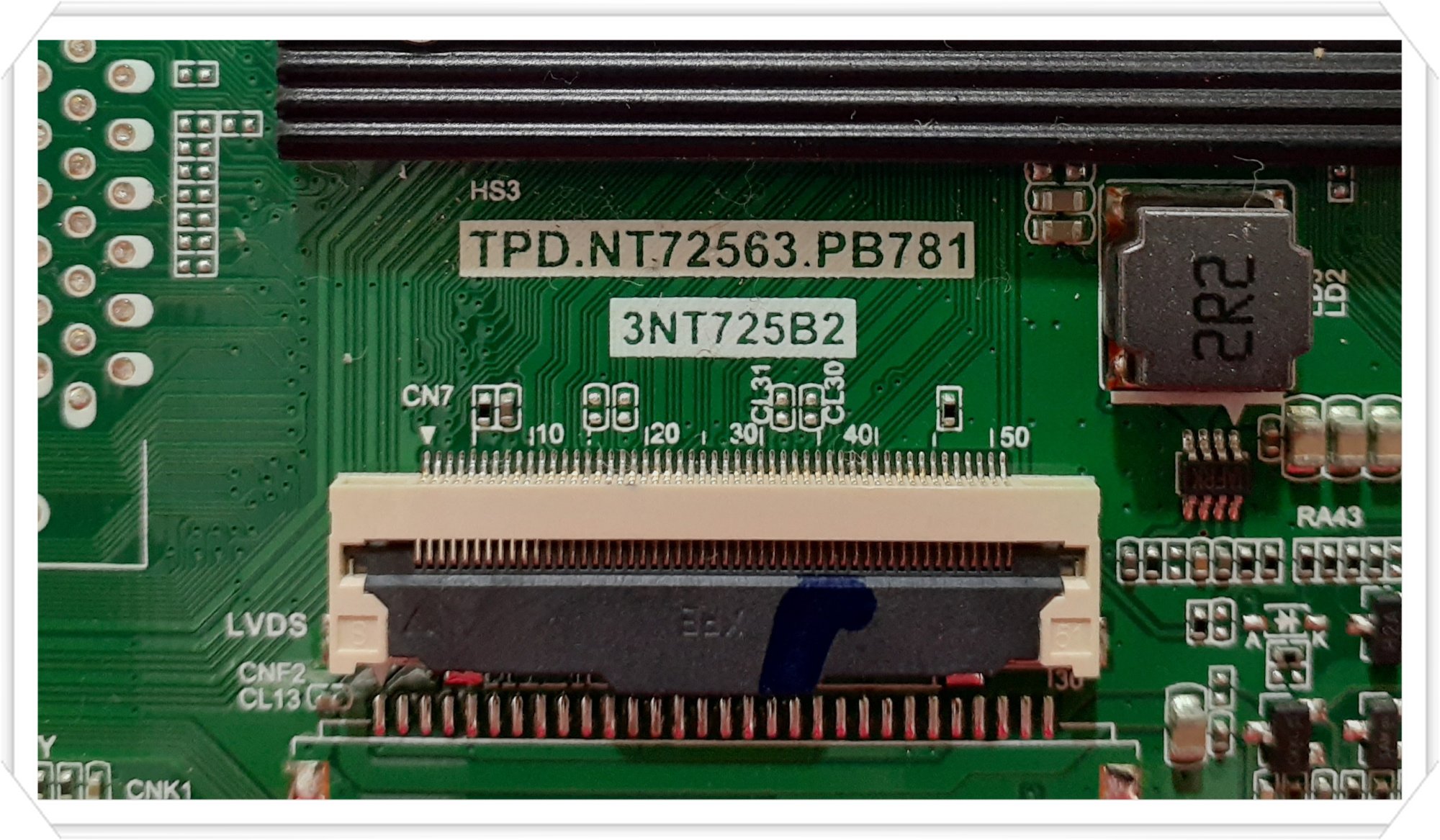

شماره برد TPD.NT72563.PB781 3NT725B2

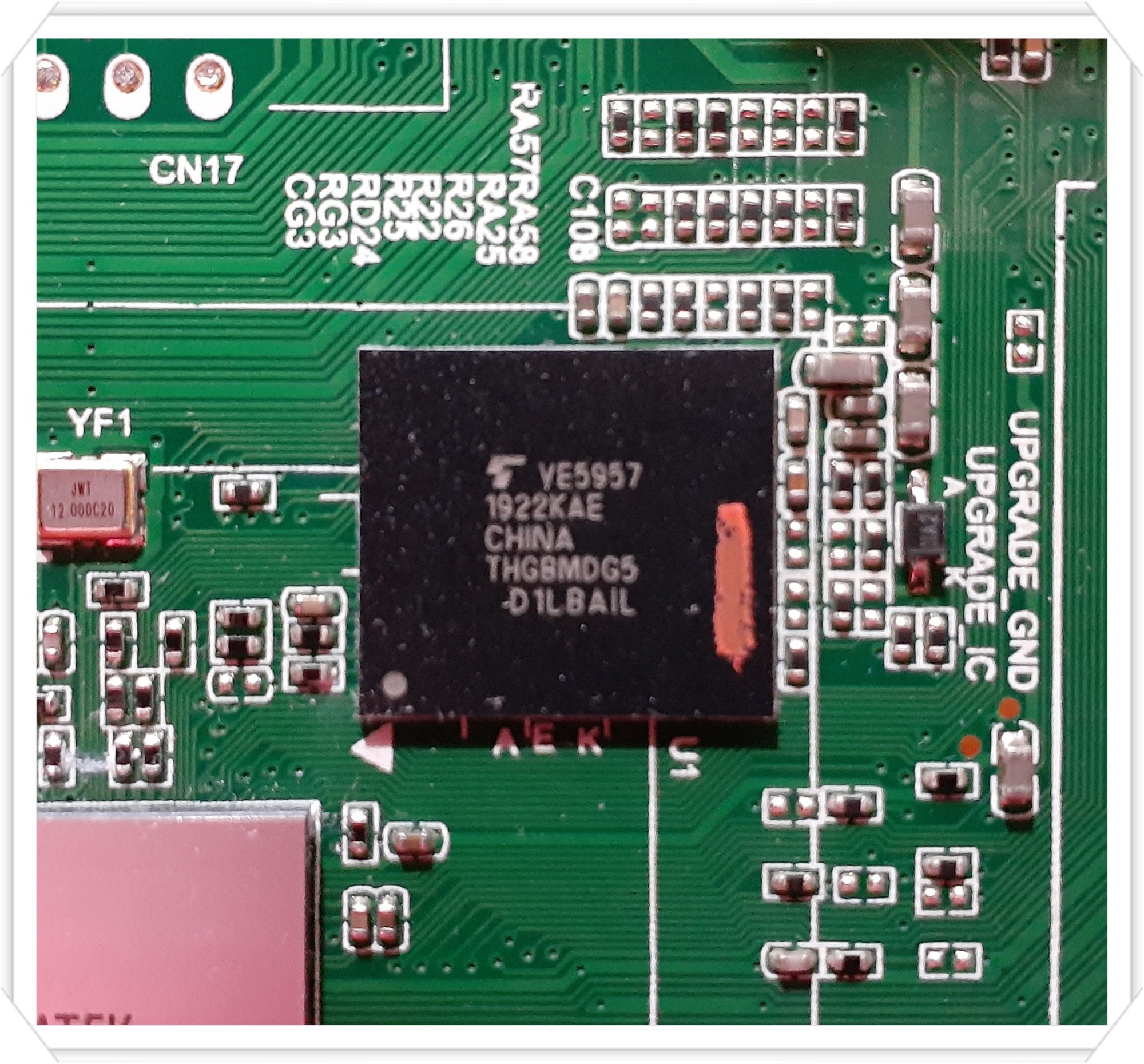

شماره آی سی THGBMDG5D1LBAIL
شماره پنل LVF430CSDXE0032 M8-43D1281-LPBX3

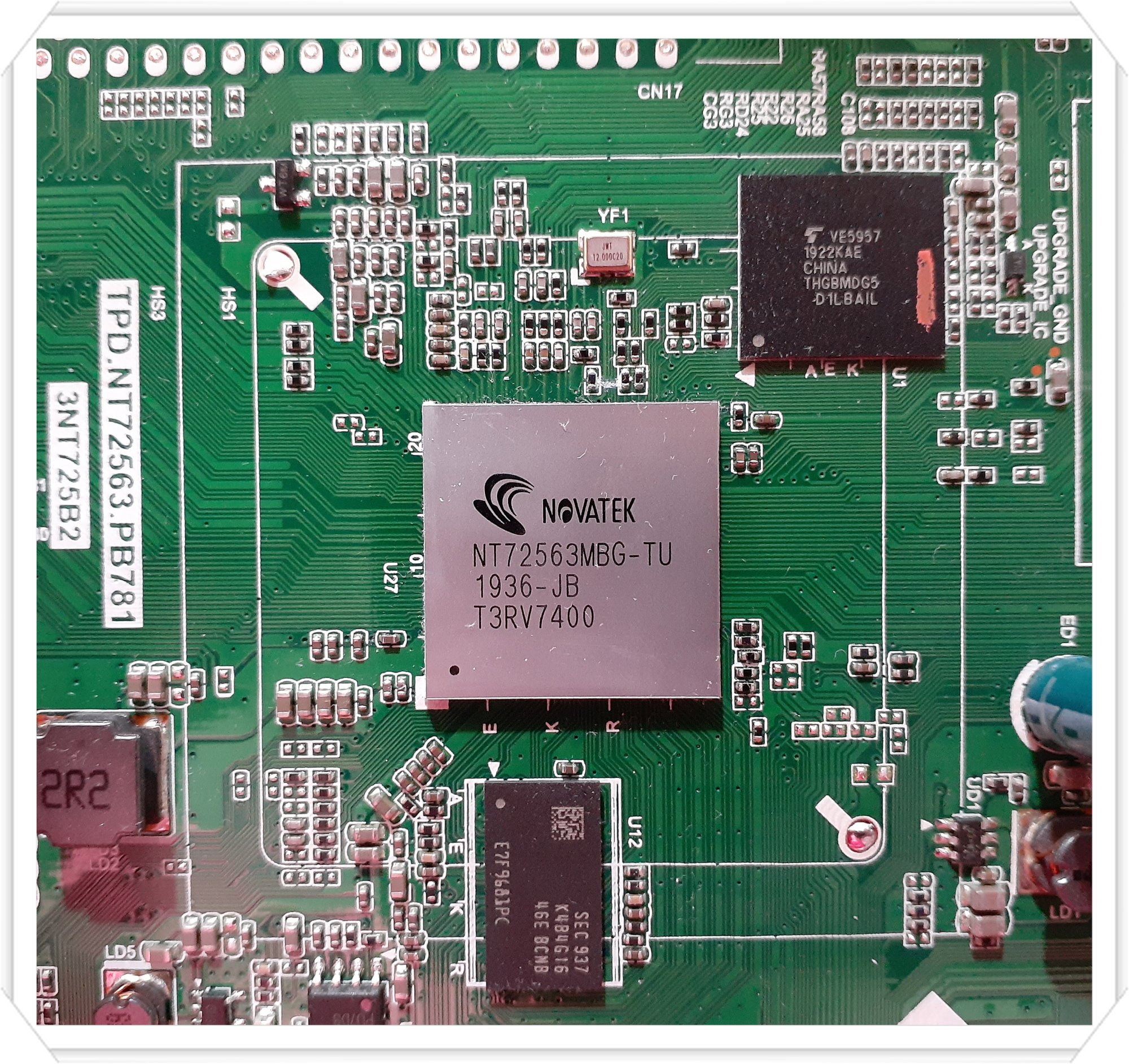

شماره پردازنده NT72563MBG-TU

EMMC CID: 110100303034473630025851F8D8B59F
EMMC CSD: D05E00320F5903FFFFFFFFE7924000E3
EMMC NAME: 004G60 , Vendor: TOSHIBA , S/N: 5851F8D8 , rev. 02
EMMC NAME (HEX): 303034473630
EMMC ROM 1 (Main User Data) Capacity: 3776 MB (0000EC000000)
EMMC ROM 2/3 (Boot Partition 1/2) Capacity: 2048 KB (000000200000)
EMMC RPMB (Replay Protected Memory Block) Capacity: 512 KB (000000080000)
Extended CSD rev: 1.7 (MMC 5.0, MMC 5.01)
Boot from: ROM2 (Boot partition 1) , width: 8 bit
Boot Partition [179] / Bus Config [177] : 0x48 / 0x02
H/W Reset Function [162] : 0x00 , RST_n signal is temporarily disabled
Partition setting [PARTITION_SETTING_COMPLETE] : 0x01

فایل با پروگرامر ایزی جیتگ پلاس از روی برد سالم کپی شده ولی تست نشده می باشد .

فایل با WinRAR 4.x فشرده شده و دارای Recovery Record می باشد .

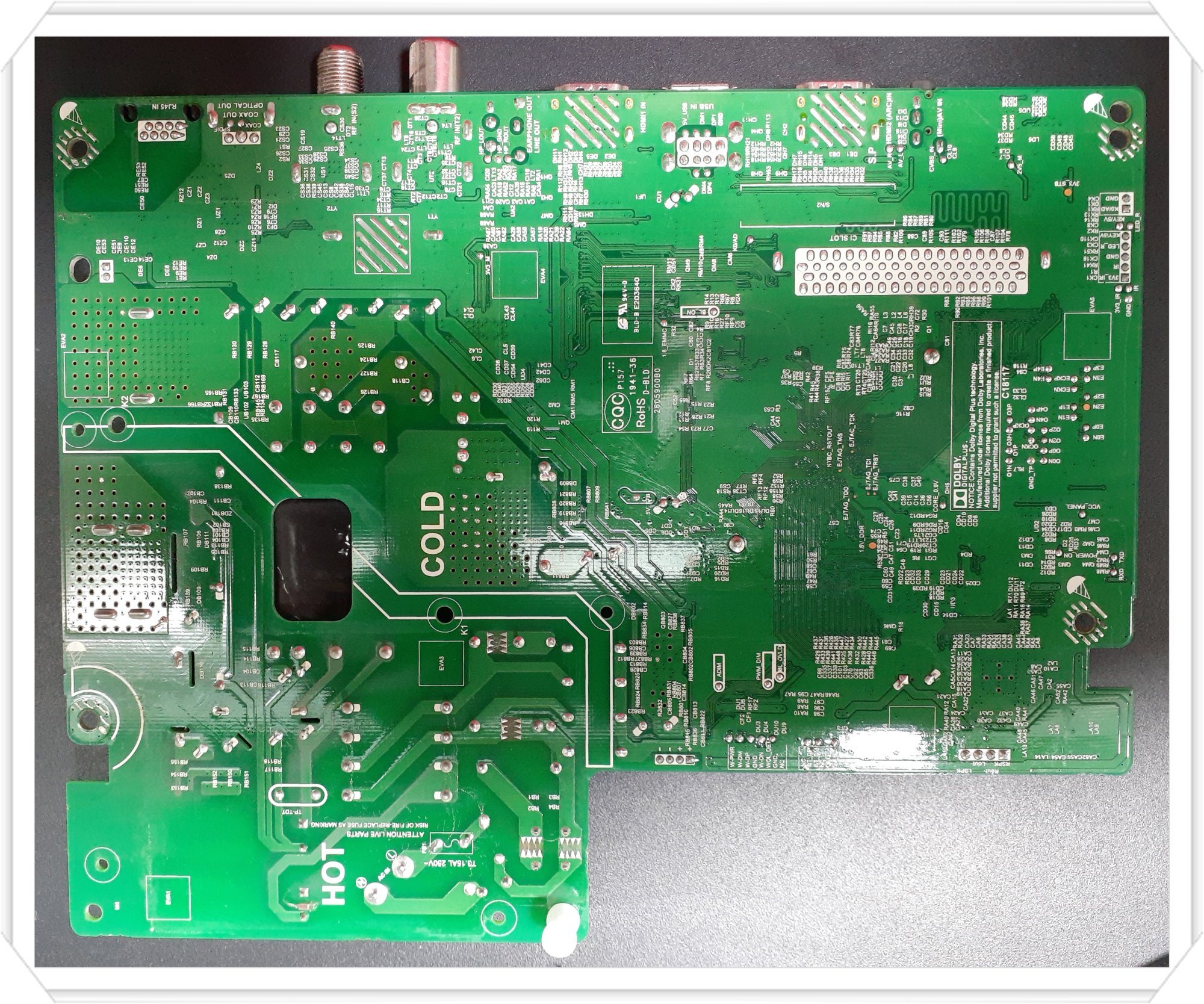

Main Back.jpg

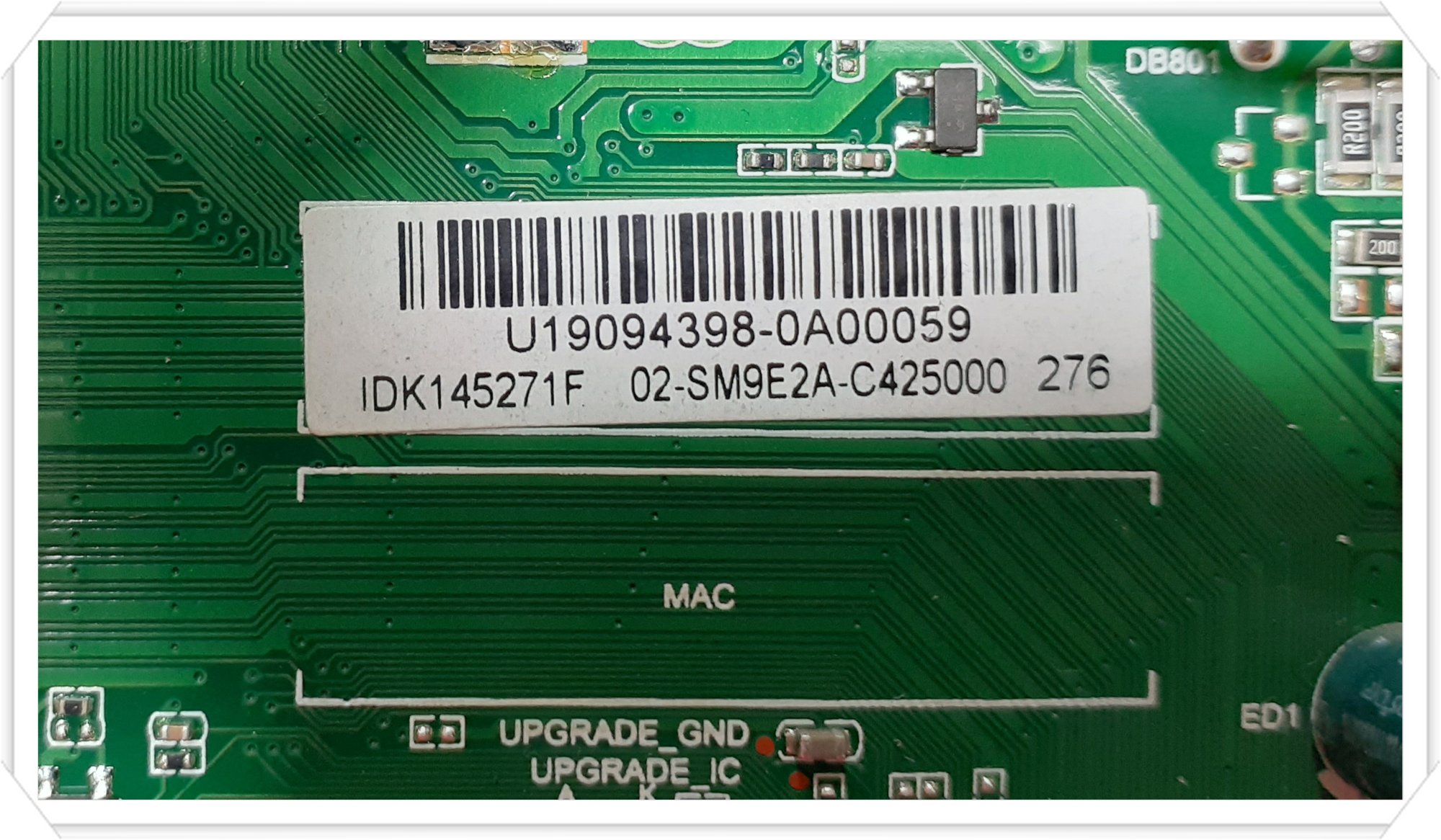

Chassis Label.jpg

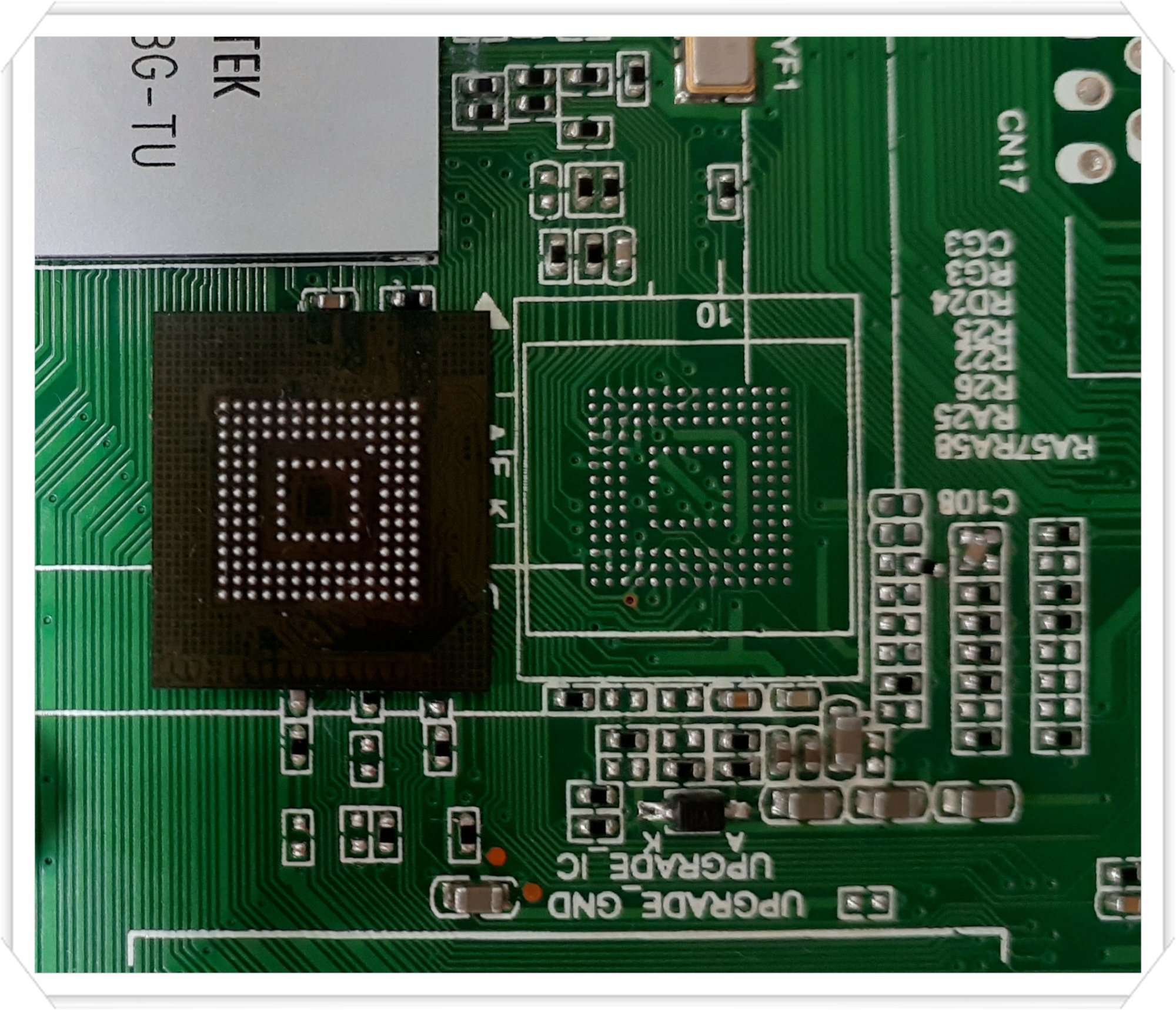

eMMC Open.jpg
