در انجمن تعمیرکاران عزادار یکی از اعضای بسیار خوب خود هستیم، جناب استاد کمالی با نام کاربری غزال از مدیران بسیار با تجربه و فعال انجمن بودند و متأسفانه ایشان را از دست دادیم. برای خانواده ایشان آرزوی صبر می‌کنیم. روحشون شاد و یادشون گرامی

Service Manual

فایل FLASH DUMP فایل ناند تلویزیون سامسونگ مدل SAMSUNG LA32D455E2M با شماره برد BN41-01702A و آی سی KFG1GN6W2D

بک اپ فایل ایسی
برند دستگاه
SAMSUNG
مدل دستگاه
LA32D455E2M
مدل برد
BN41-01702A _ BN44-04416W
شماره آیسی فلش
KFG1GN6W2D
شماره ایسی ایپرام
24C256(SOP8) و W25Q40(SO8)
شماره پنل تلوزیون
LTF320AP13 BN07-01064A
منیع دریافت فایل
بک اپ گرفته شده توسط خودم
آیا فایل توسط شما تست شده؟
خیر
بک آپ توسط پروگرامر؟
RT809
با درود

فایل ناند تلویزیون سامسونگ

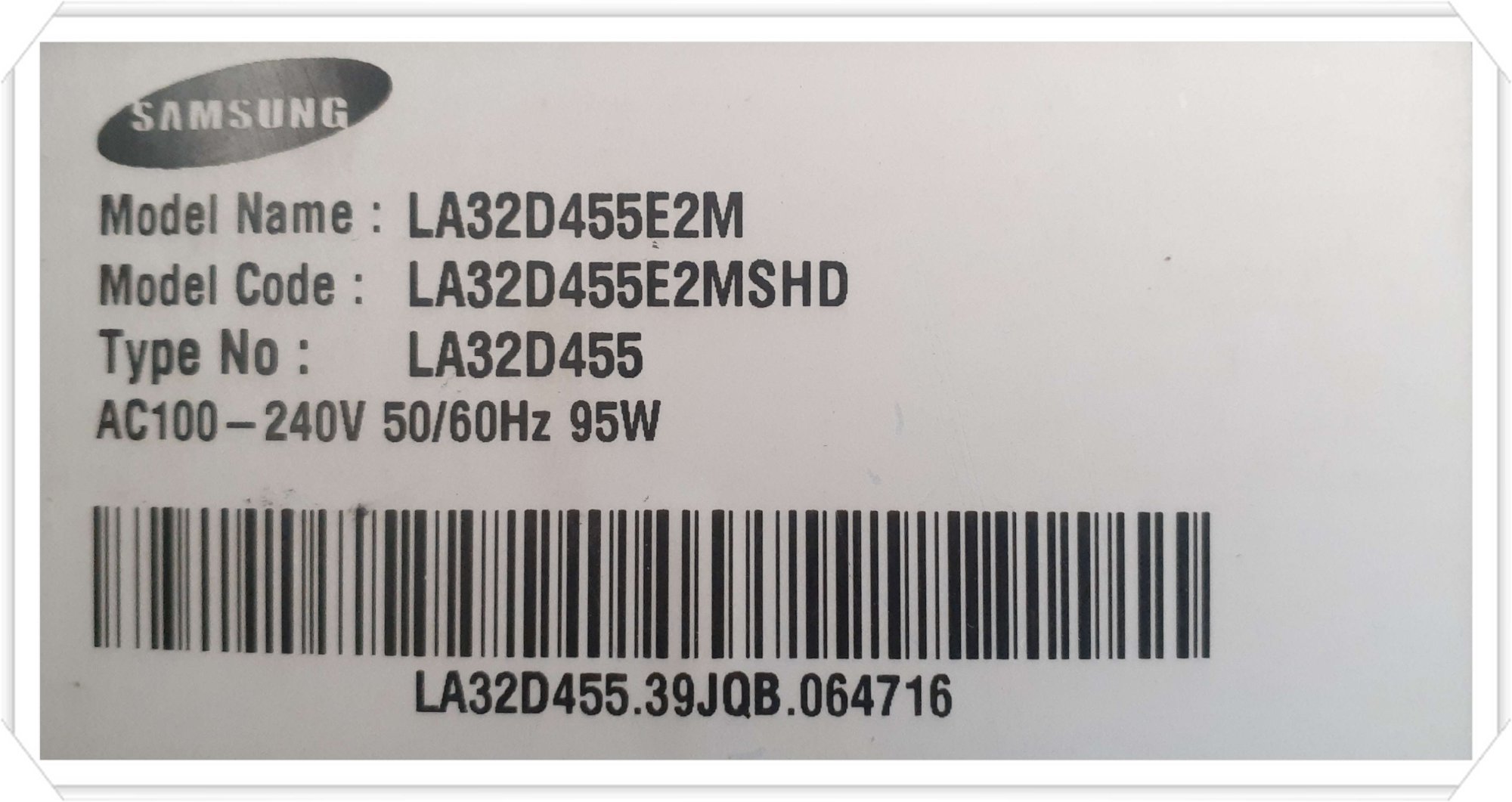

مدل SAMSUNG LA32D455E2M

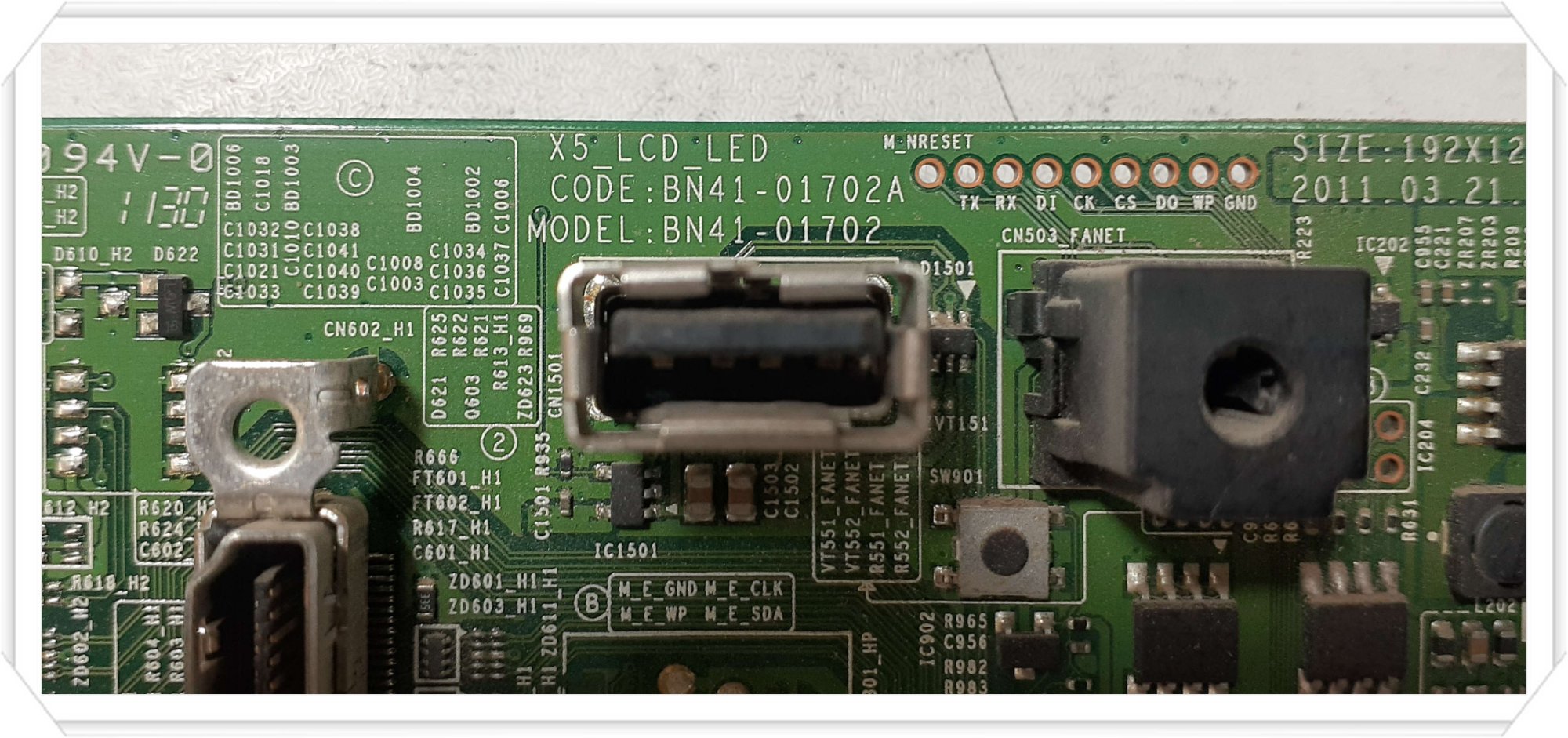

با شماره برد BN41-01702A
شماره لیبل BN44-04416W

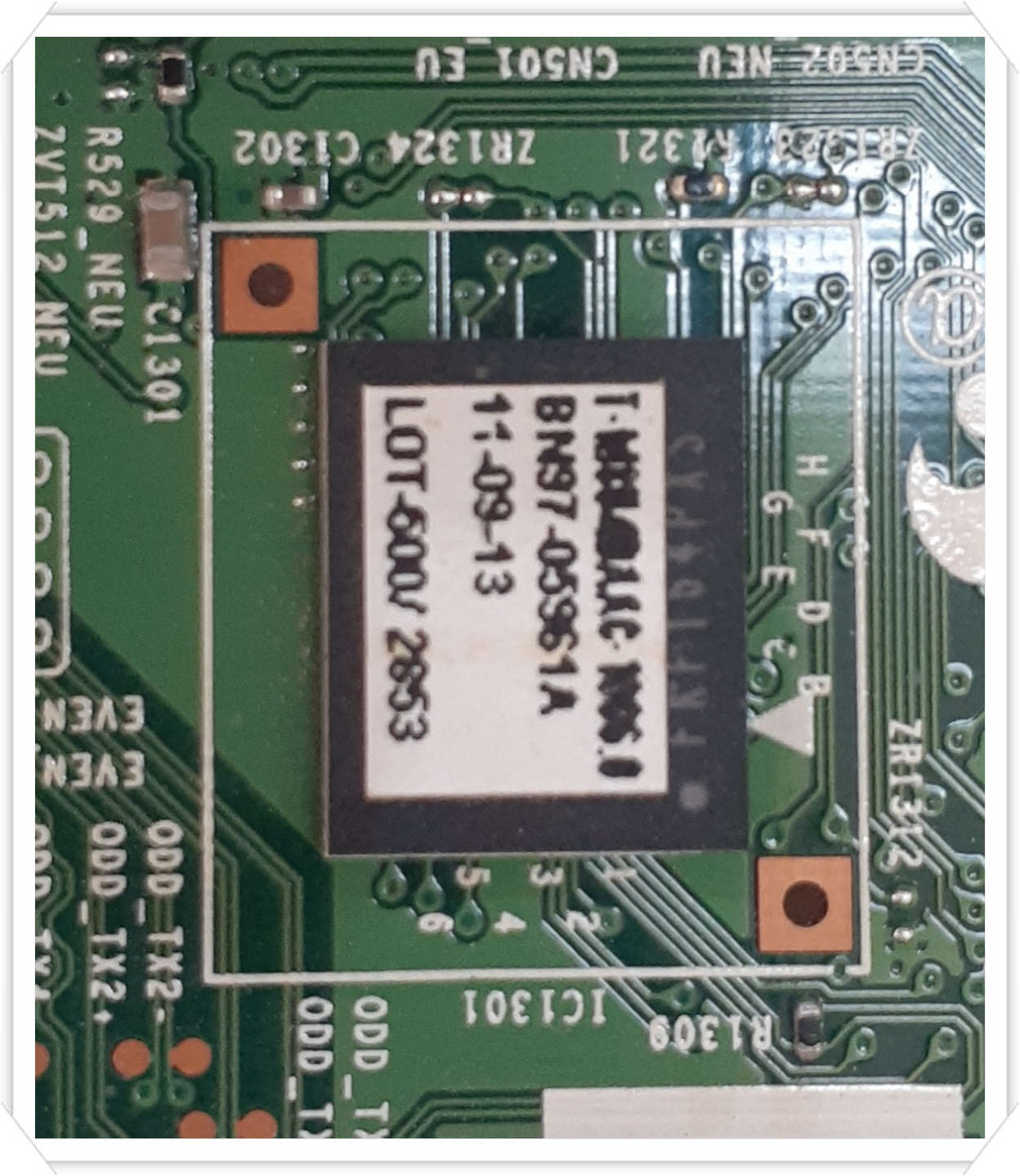

آی سی ناند KFG1GN6W2D با پکیج BGA63
ایپرام 24C256(SOP8)
آی سی SPi فلش W25Q40(SO8)

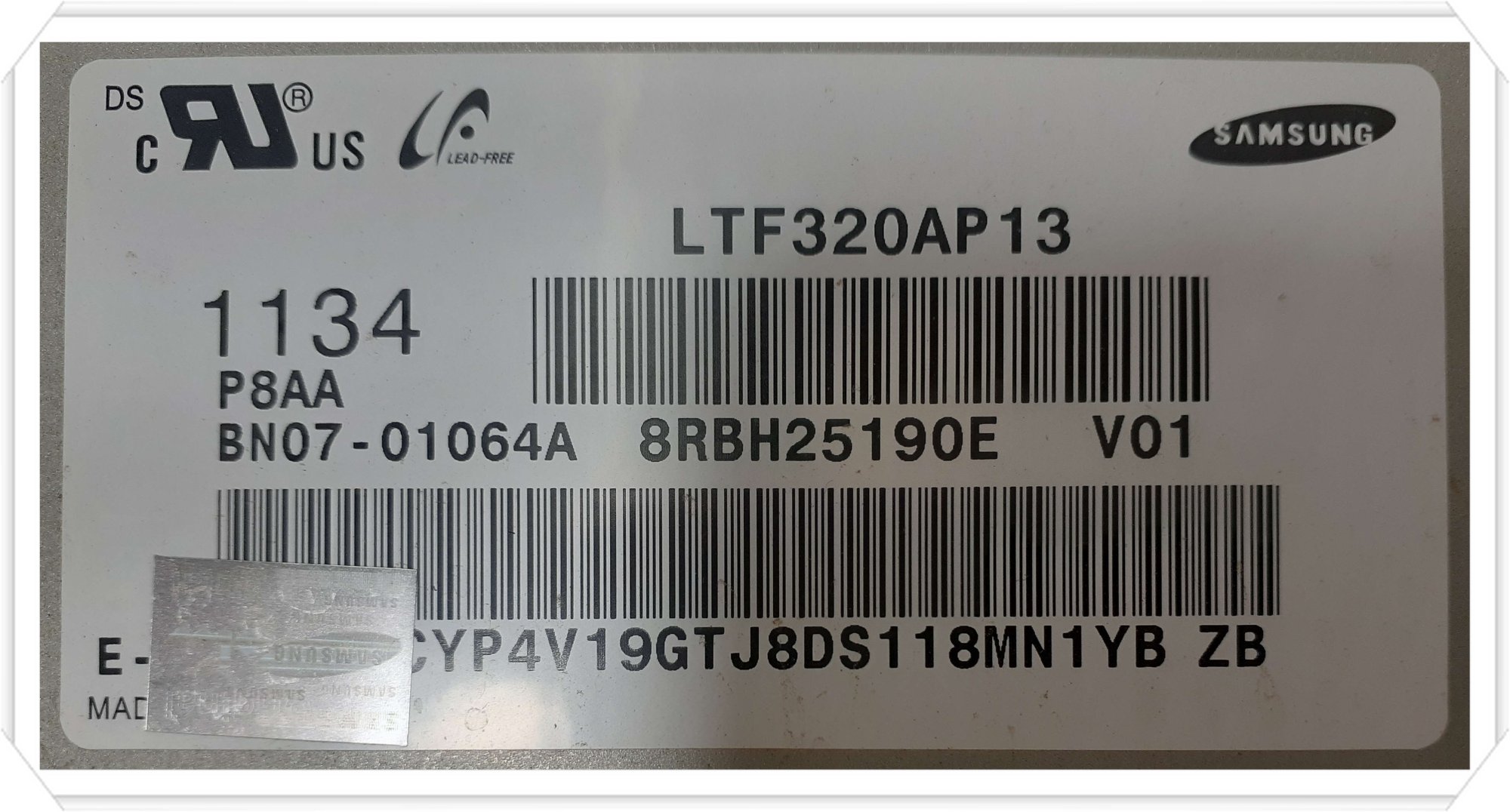

پنل LTF320AP13 BN07-01064A

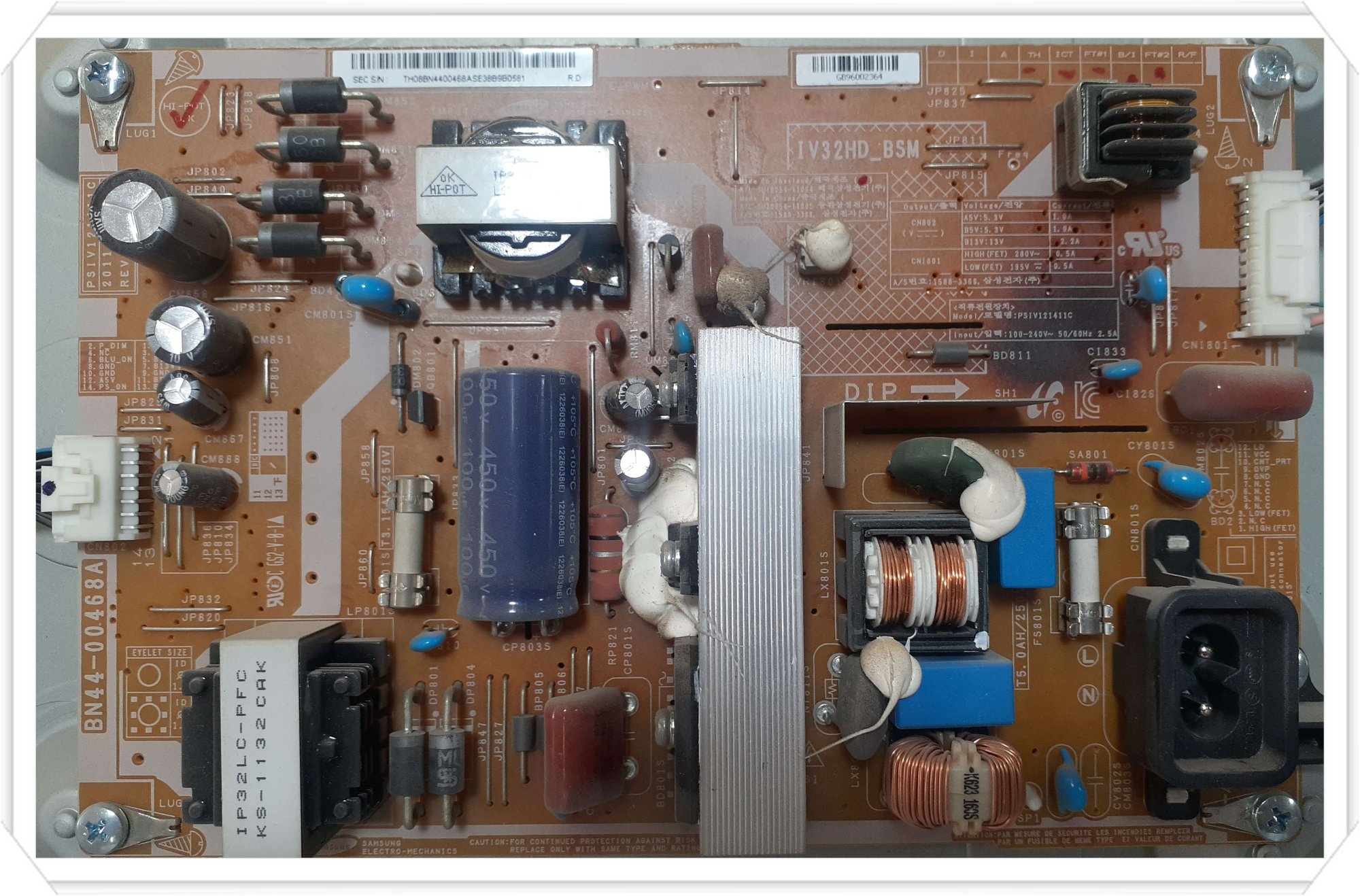

شماره برد تغذیه BN44-00468A

فایل ناند با پروگرامر RT809H و سایر فایل ها با پروگرامر TNM5000 کپی شده اند .

فایل ها تست نشده ولی بعید می دانم مشکلی داشته باشند .

فایل ها با WinRAR 4.x فشرده شده و دارای Recovery Record می باشند .

تا جاییکه اطلاع دارم در این مدل فرمت های تصویری از طریق پورت USB قابل پخش نیست .

در صورتیکه چنین مشکلی با این مدل داشتید فقط کافیست آی سی با لوکیشن IC901 به شماره 24C256(SOP8) را با فایل ضمیمه شده پروگرام کنید ، مشکل مرتفع خواهد شد .

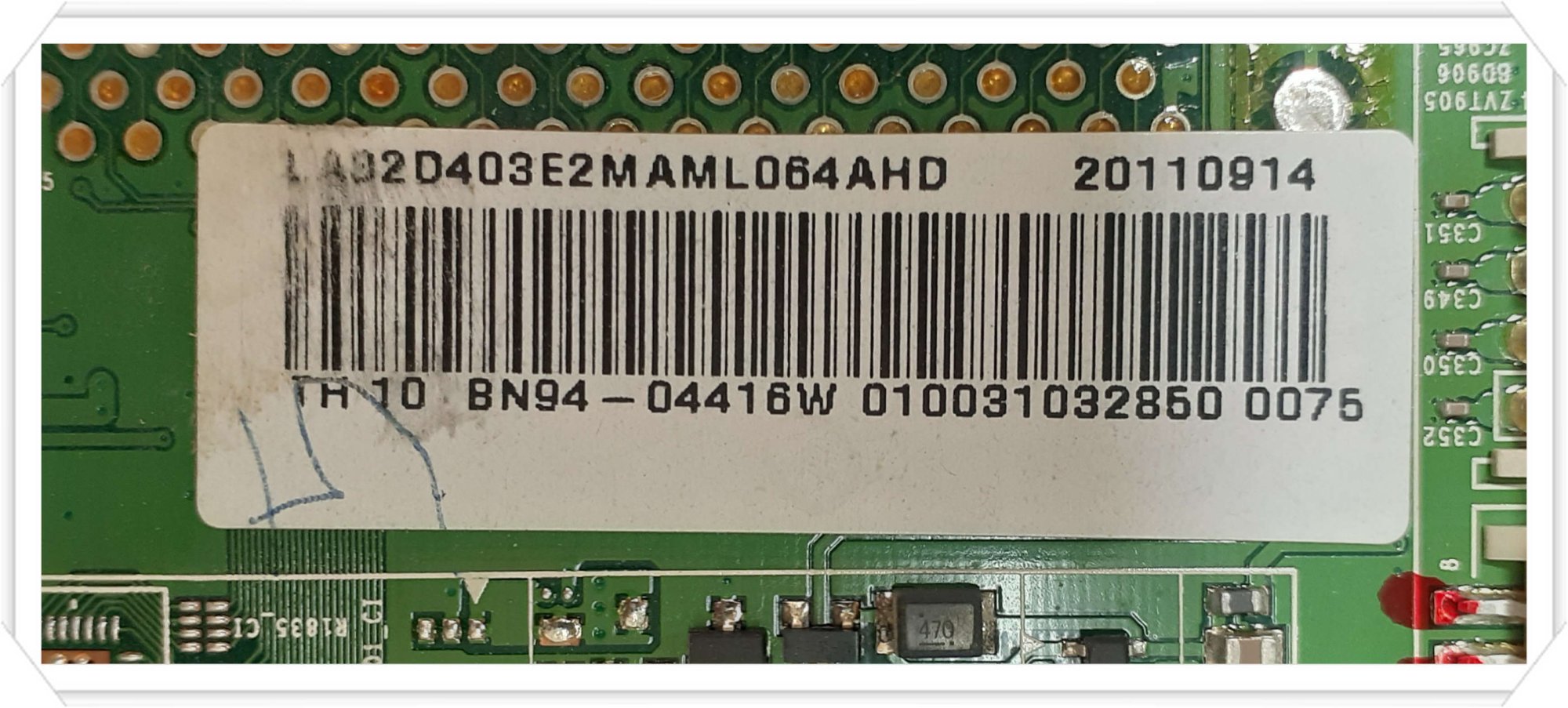

Chassis Label.jpg

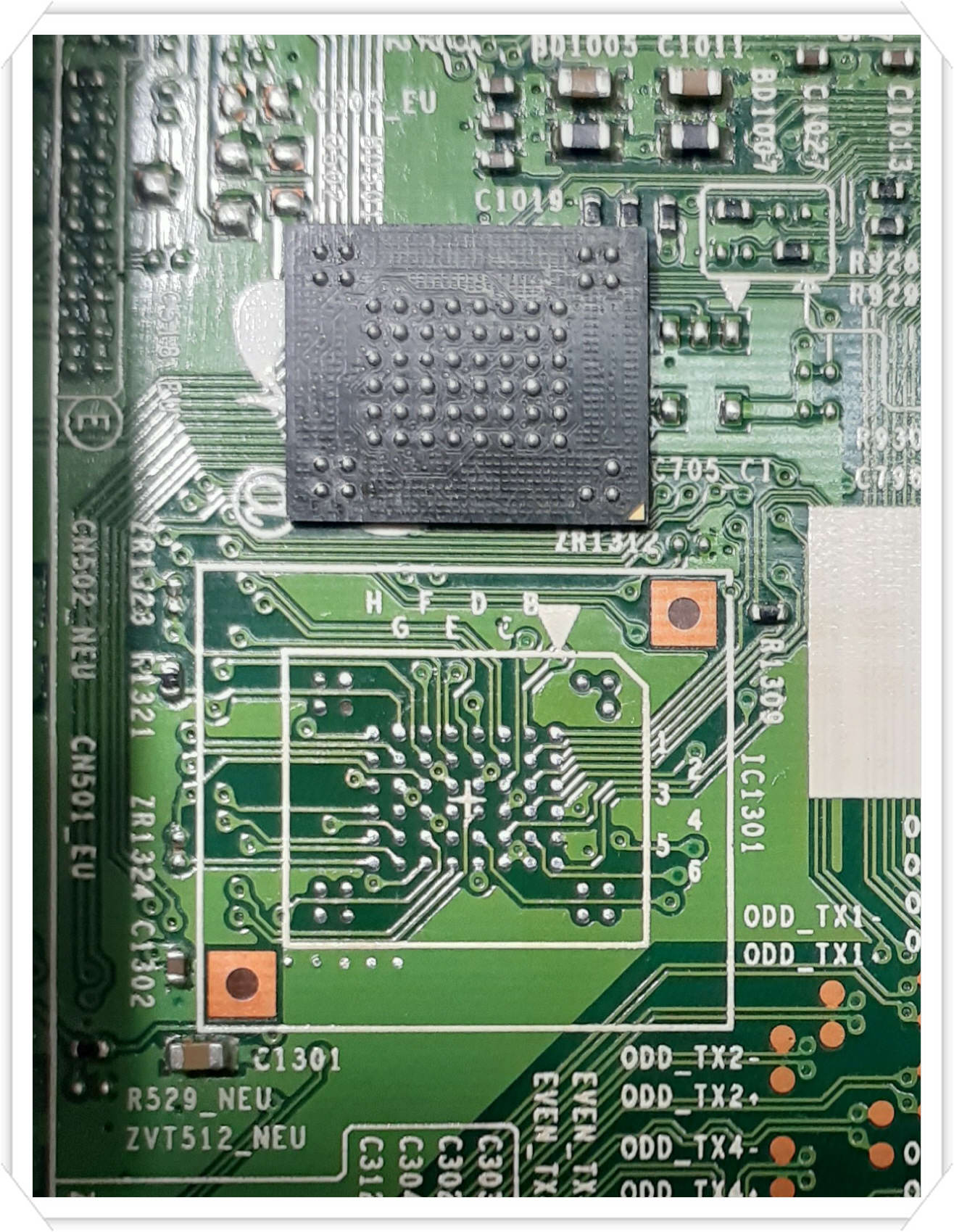

Nand Open.jpg
