فایل FLASH DUMP فایل فلش تلویزیون تی سی ال مدل TCL LED32F3300 با شماره برد 40-MT10B2-MAB2XG

بک اپ فایل ایسی
برند دستگاه
TCL

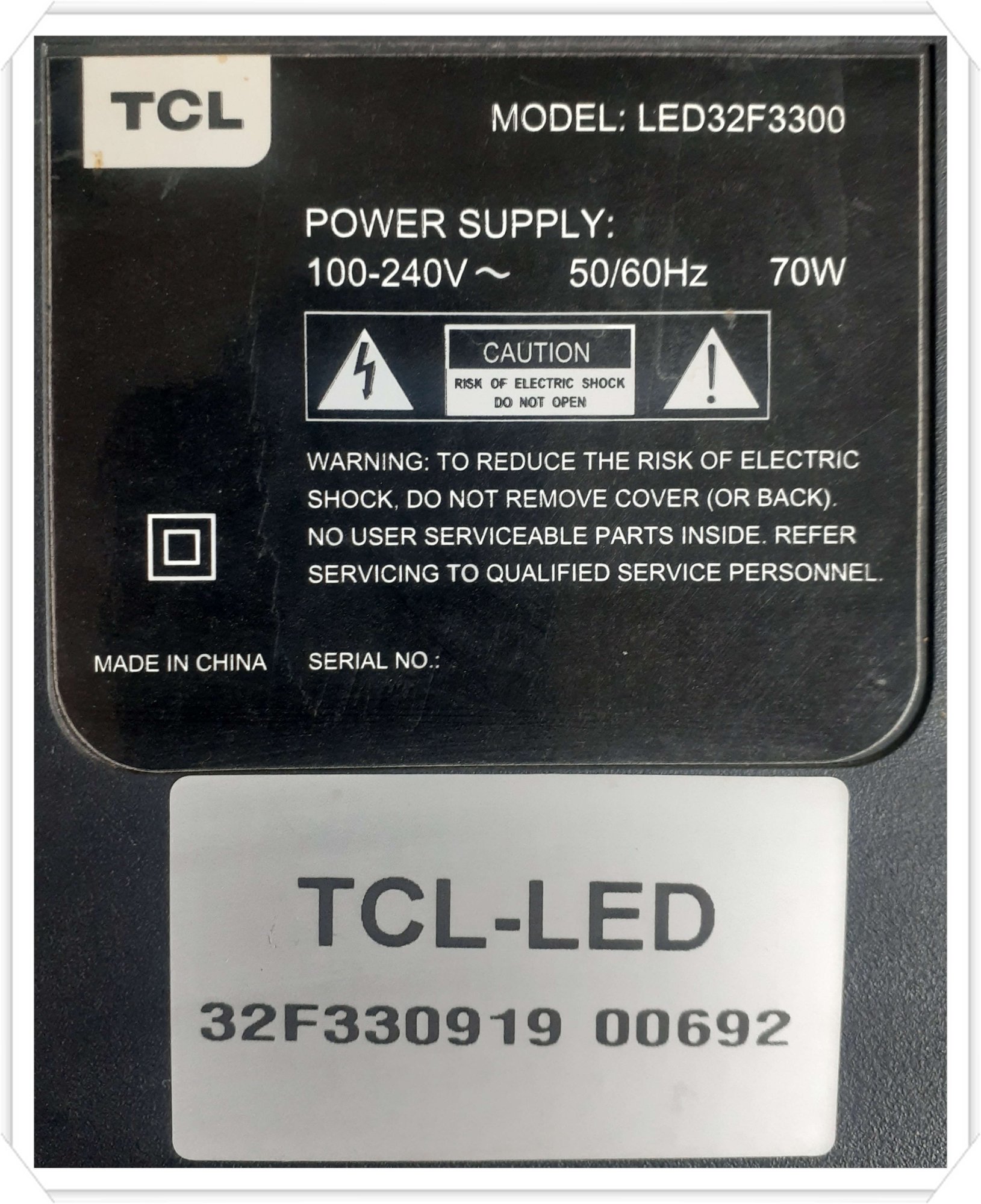

مدل دستگاه
LED32F3300

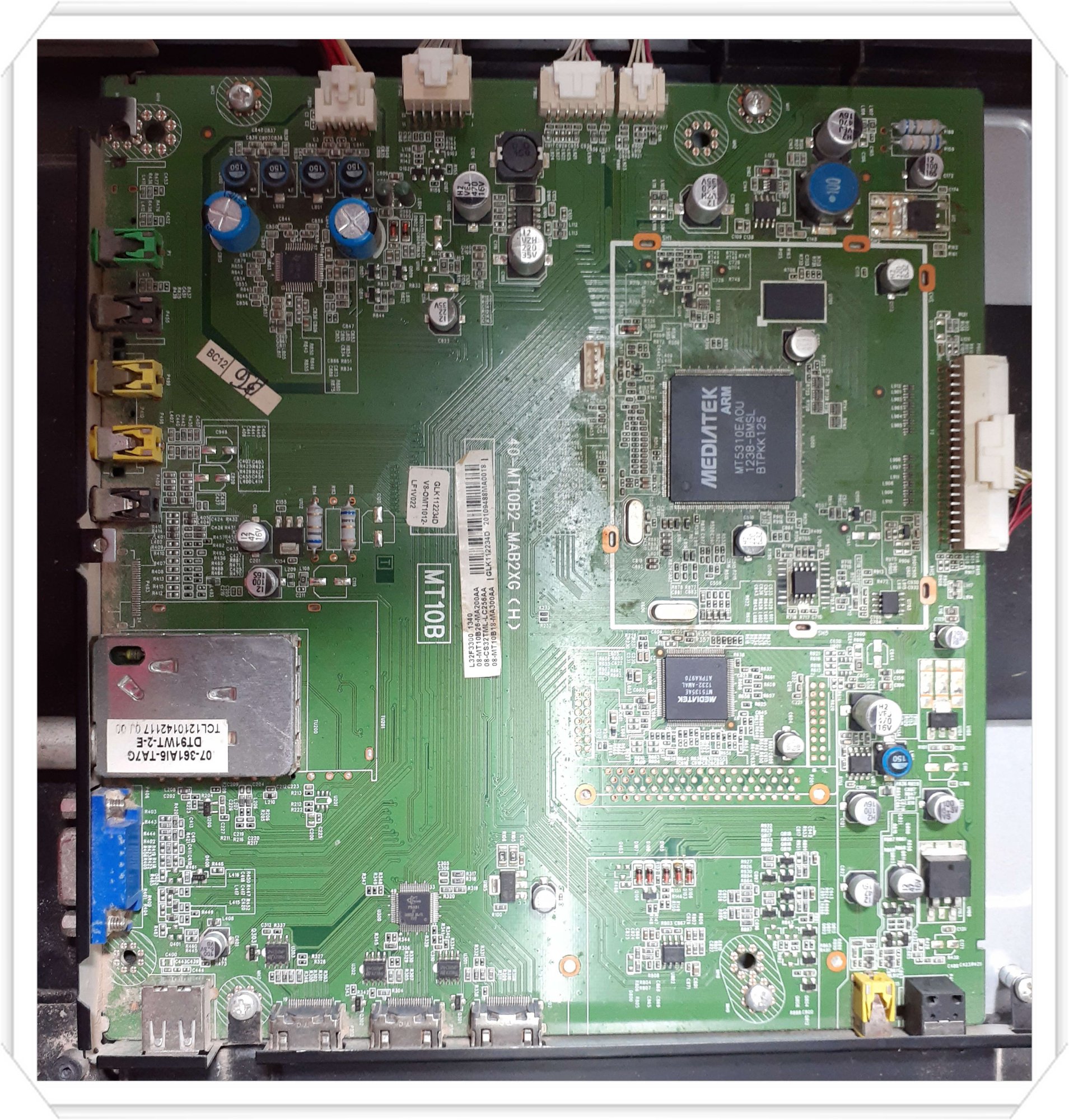

مدل برد
40-MT10B2-MAB2XG
شماره آیسی فلش
EN25Q64(SO8)
شماره ایسی ایپرام
24C32(SO8)

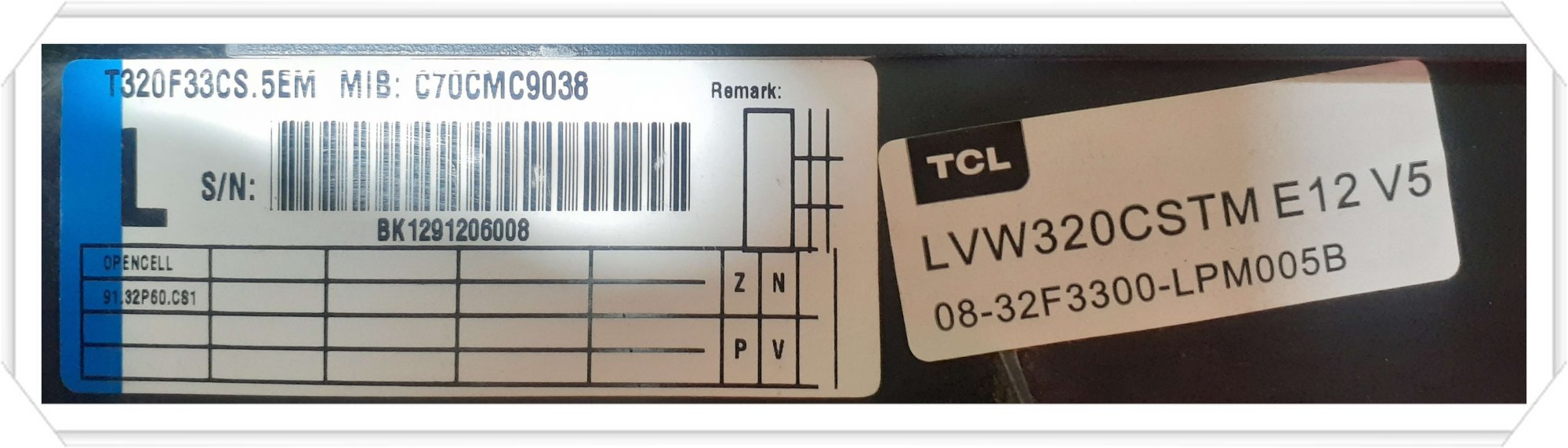

شماره پنل تلوزیون
LVW320CSTM E12 V5 T320F33CS.5EM

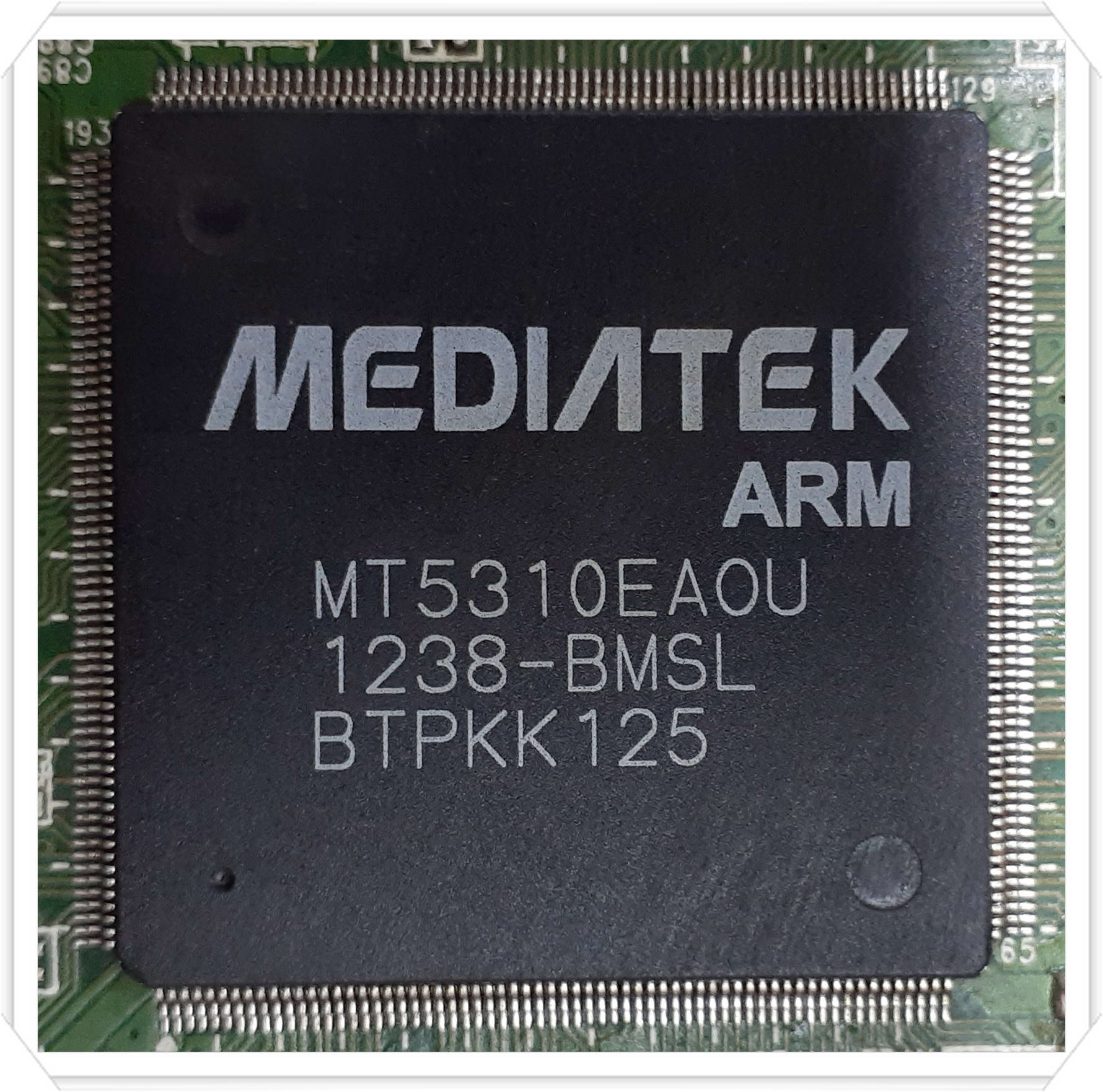

شماره پردازنده
MEDIATEK MT5310EAOU
منیع دریافت فایل
بک اپ گرفته شده توسط خودم
آیا فایل توسط شما تست شده؟
بله
با درود

فایل فلش تلویزیون تی سی ال
مدل TCL LED32F3300
شماره برد 40-MT10B2-MAB2XG
شماره آی سی فلش EN25Q64(SO8)
شماره ایپرام 24C32(SO8)
شماره پردازنده MEDIATEK MT5310EAOU
شماره پنل LVW320CSTM E12 V5 T320F33CS.5EM

فایل ها با پروگرامر TNM5000 کپی شده و سالم و تست شده می باشند .

در صورتی که آی سی EN25Q64 را پروگرام کردید و بعد از پروگرام تصویر نگاتیو یا برعکس بود باید آی سی ایپرام به شماره 24C32 را پروگرام کنید . ضمنا در بعضی مدل ها از آی سی 24C64 استفاده شده است .

در تلویزیون تحت تعمیر بنده آی سی خراب شده بود که از یک آی سی 24C256 استفاده کردم .



Spi Flash - EEPROM.jpg
