درود ..اخ اخ ببخشید به خدا عکسو اشتباه گذاشتم 🤦🤦وقت بخیر
تا جایی میدونم این سنسور PIR یا چشمی دزدگیر هست
چطور میگید گیرنده درب باز کن ؟

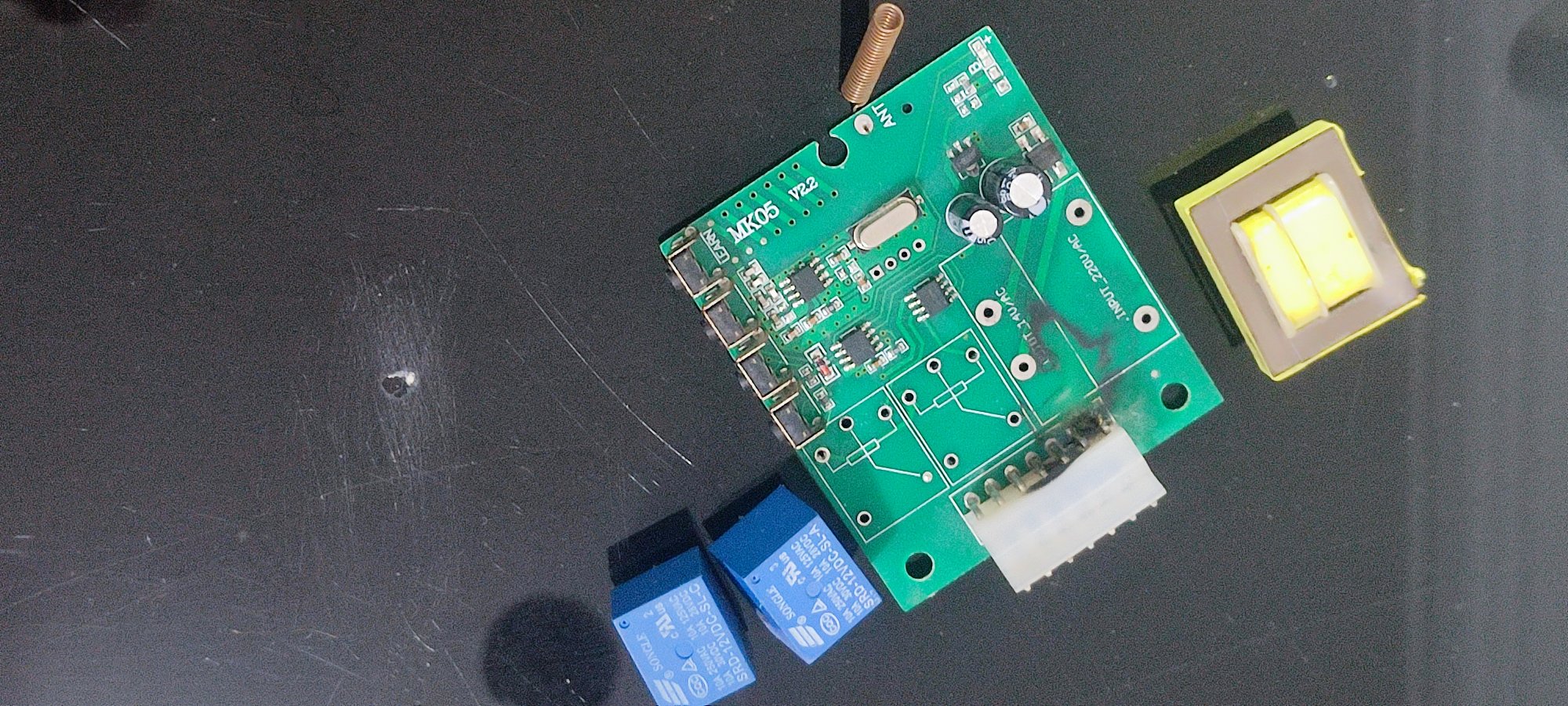

رله ها صدا میده ولی خروجی نداره عادیه ؟
خروجی ترانس هم اتصاله بوق میزنه که گمونم چون acعادیع !!؟

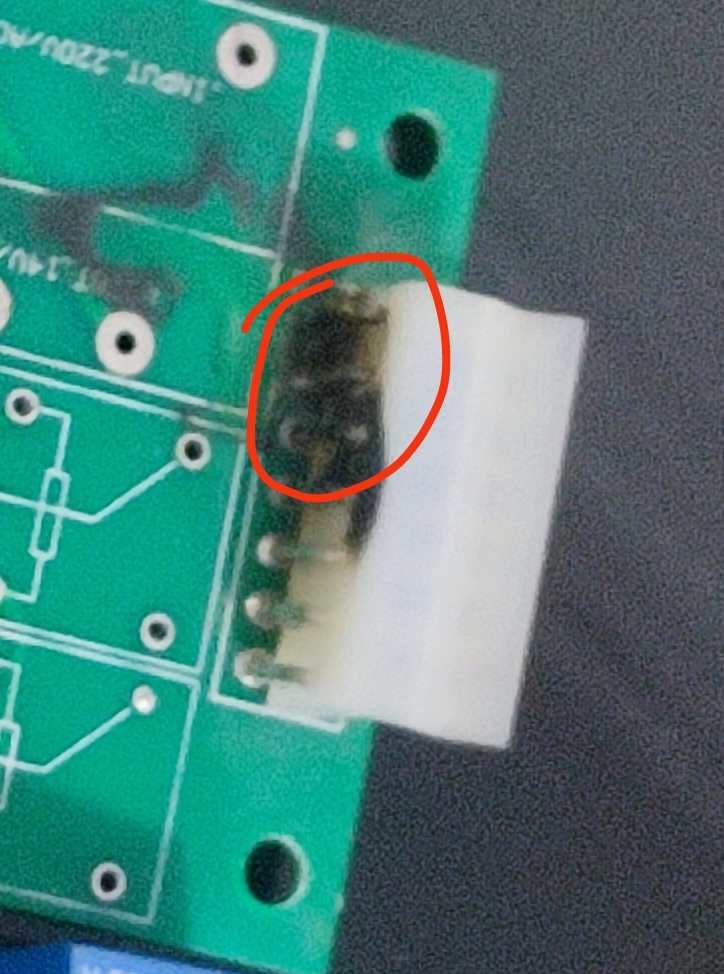

چشم میفرستم ..و بگم موقع زدن به برق اگه دقت کنید معلومه سیاه شده جرقه میزنه و لامپ تست روشن میشهسلام
ای کاش از پشت برد هم یه عکس میذاشتید تا همکاران بهتر بتونن راهنمایی کنن.

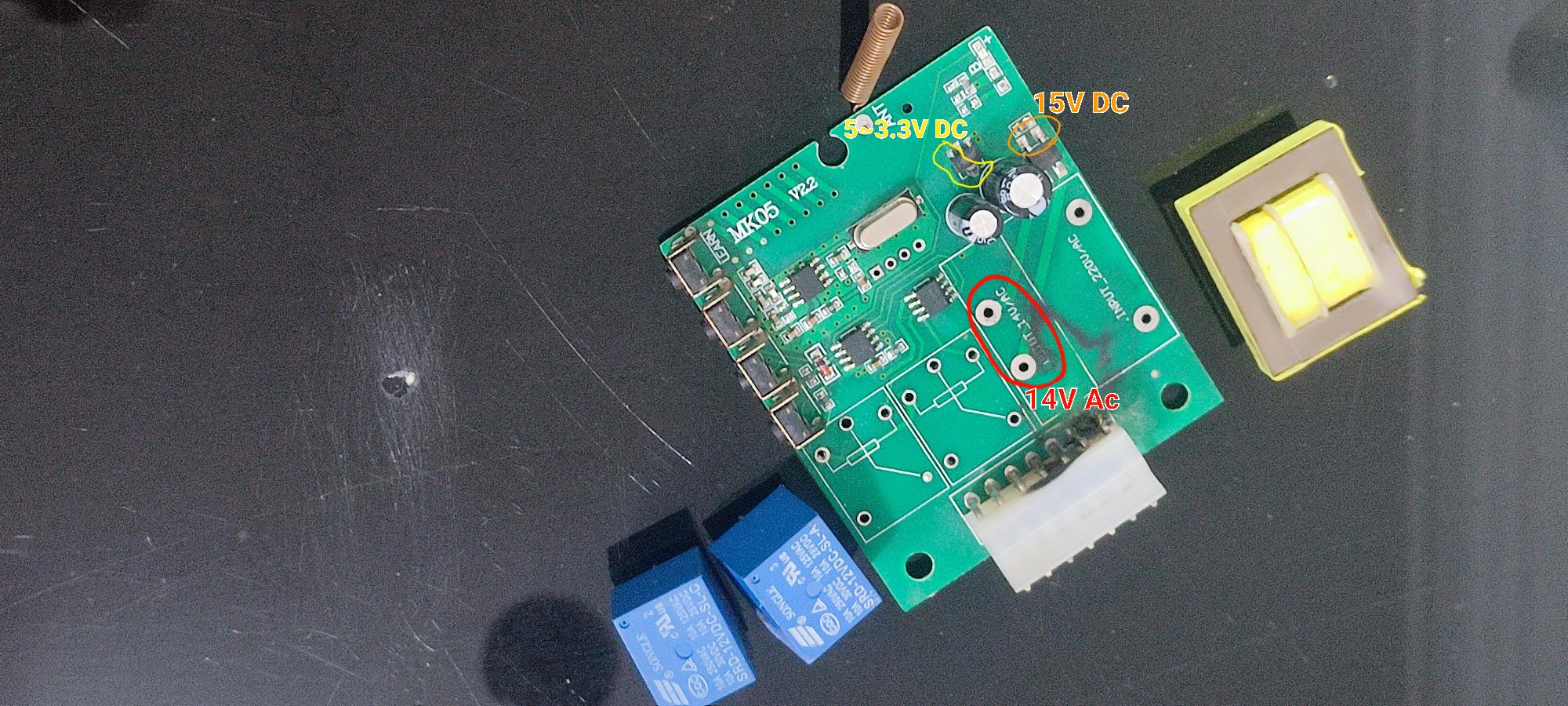

اینکه میفرمایید رلهها صدا میده، یعنی به احتمال قوی ولتاژهای روی برد درسته و اساسا نیازی به درآوردن ترانس و رلهها نبوده. ابتدا قطعاتی که خارج کردید رو مجددا جایگذاری کنید و برای اطمینان ولتاژهایی که روی عکس درج کردم رو چک کنید و ببینید همین مقادیر روی برد هست؟
البته ولتاژی که با رنگ زرد مشخص کردم حدودی زدم و دقیق اون بستگی به آیسی رگولاتور روی برد داره.
مشاهده فایلپیوست 207234
اتصال داشتن یا نداشتن سیمپیچ ترانس رو بطور دقیق نمیشه با اهمتر مشخص کرد. لذا اگر ۱۴ ولت AC رو در خروجی ترانس داشتید؛ ترانس سالم هست.
اساسا اگر با ریموت فرمان میدید و بوبین رلهها عمل میکنه؛ (صدای رلهها میاد) باید دنبال ایراد در خروجی رلهها (منظورم اتصال درستِ کنتاکت رلهها هست) و بعد از اون بگردید.
علامت زدمسلام
ای کاش از پشت برد هم یه عکس میذاشتید تا همکاران بهتر بتونن راهنمایی کنن.
اینکه میفرمایید رلهها صدا میده، یعنی به احتمال قوی ولتاژهای روی برد درسته و اساسا نیازی به درآوردن ترانس و رلهها نبوده. ابتدا قطعاتی که خارج کردید رو مجددا جایگذاری کنید و برای اطمینان ولتاژهایی که روی عکس درج کردم رو چک کنید و ببینید همین مقادیر روی برد هست؟
البته ولتاژی که با رنگ زرد مشخص کردم حدودی زدم و دقیق اون بستگی به آیسی رگولاتور روی برد داره.
مشاهده فایلپیوست 207234
اتصال داشتن یا نداشتن سیمپیچ ترانس رو بطور دقیق نمیشه با اهمتر مشخص کرد. لذا اگر ۱۴ ولت AC رو در خروجی ترانس داشتید؛ ترانس سالم هست.
اساسا اگر با ریموت فرمان میدید و بوبین رلهها عمل میکنه؛ (صدای رلهها میاد) باید دنبال ایراد در خروجی رلهها (منظورم اتصال درستِ کنتاکت رلهها هست) و بعد از اون بگردید.
موقع زدن به برق اگه دقت کنید معلومه سیاه شده جرقه میزنه و لامپ تست روشن میشه
درود بیرون مداره رله تست گرمبا این اوصاف که میفرمایید؛ اساسا نباید هیچ ولتاژی روی برد داشته باشید و قاعدتا برد نباید روشن بشه؛ پس صدای رله رو چطوری شنیدید؟
درود بیرون مداره رله تست گرم
درود ..اره تست گرم کردم درست عمل میکنه اهم ها درست ....بقیه رو تست و اعلام میکنمسلام
۱- پس بیرون مدار یه ورودی ۲۲۰ به ترانس بدید؛ ببینید خروجی ۱۴ ولت دارید؟
۲- دیود پل رو در ورودی و خروجی تست بیزر بگیرید ببیند خود دیود یا رگولاتور بعد از اون شورت هست یا نه
۳- اگر همه چیز سالم بود با منبع تغذیه یه ولتاژ ۱۴ ولت به ورودی پل دیود بدید ببینید مدار چقدر آمپر میکشه
۴- تنها صدای رله در بیرون برد کفایت نمیکنه؛ ببینید هنگام فعال کردن بوبین رله، ارتباط کنتاکتها هم درست برقرار میشه؟
