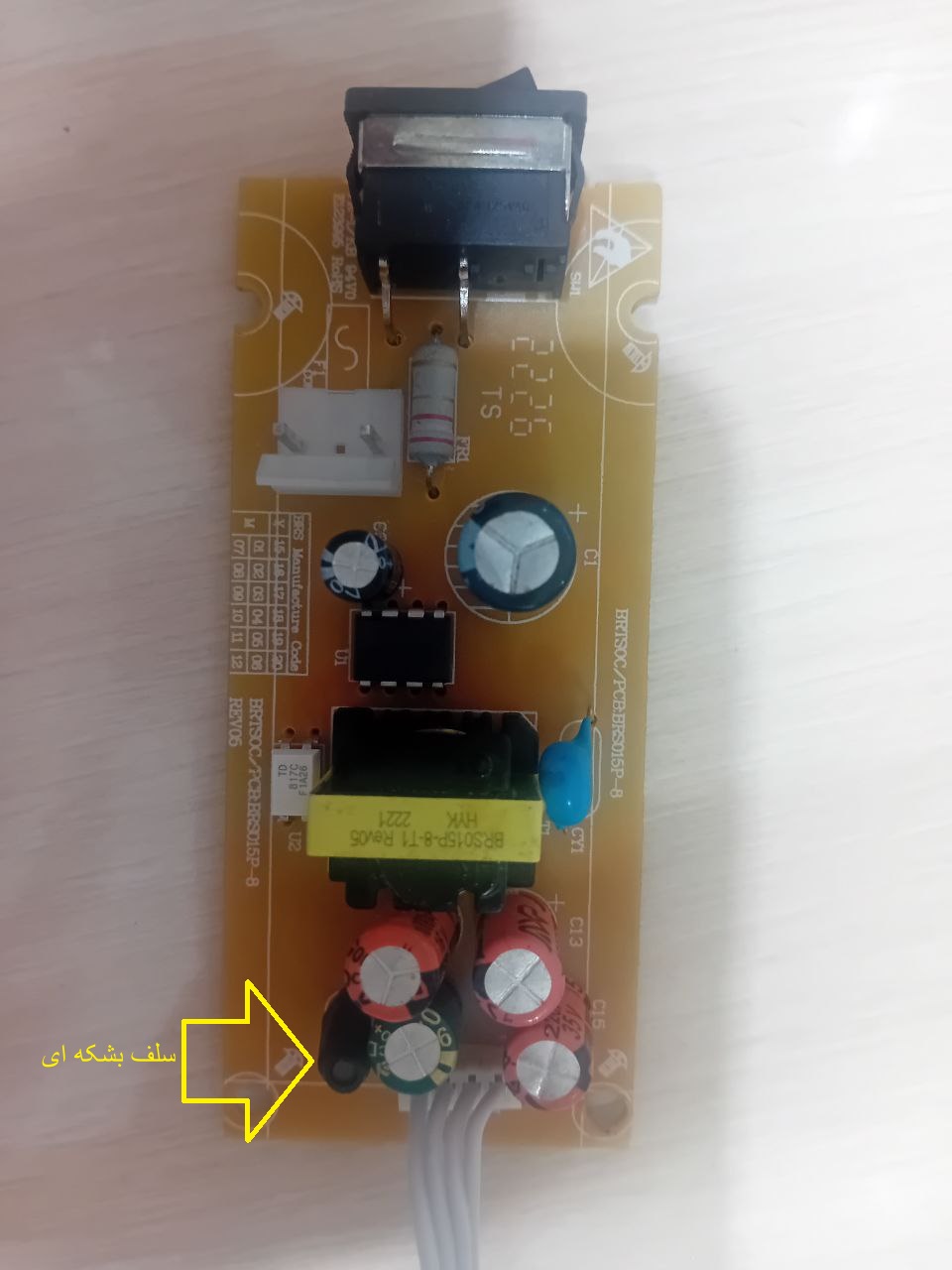

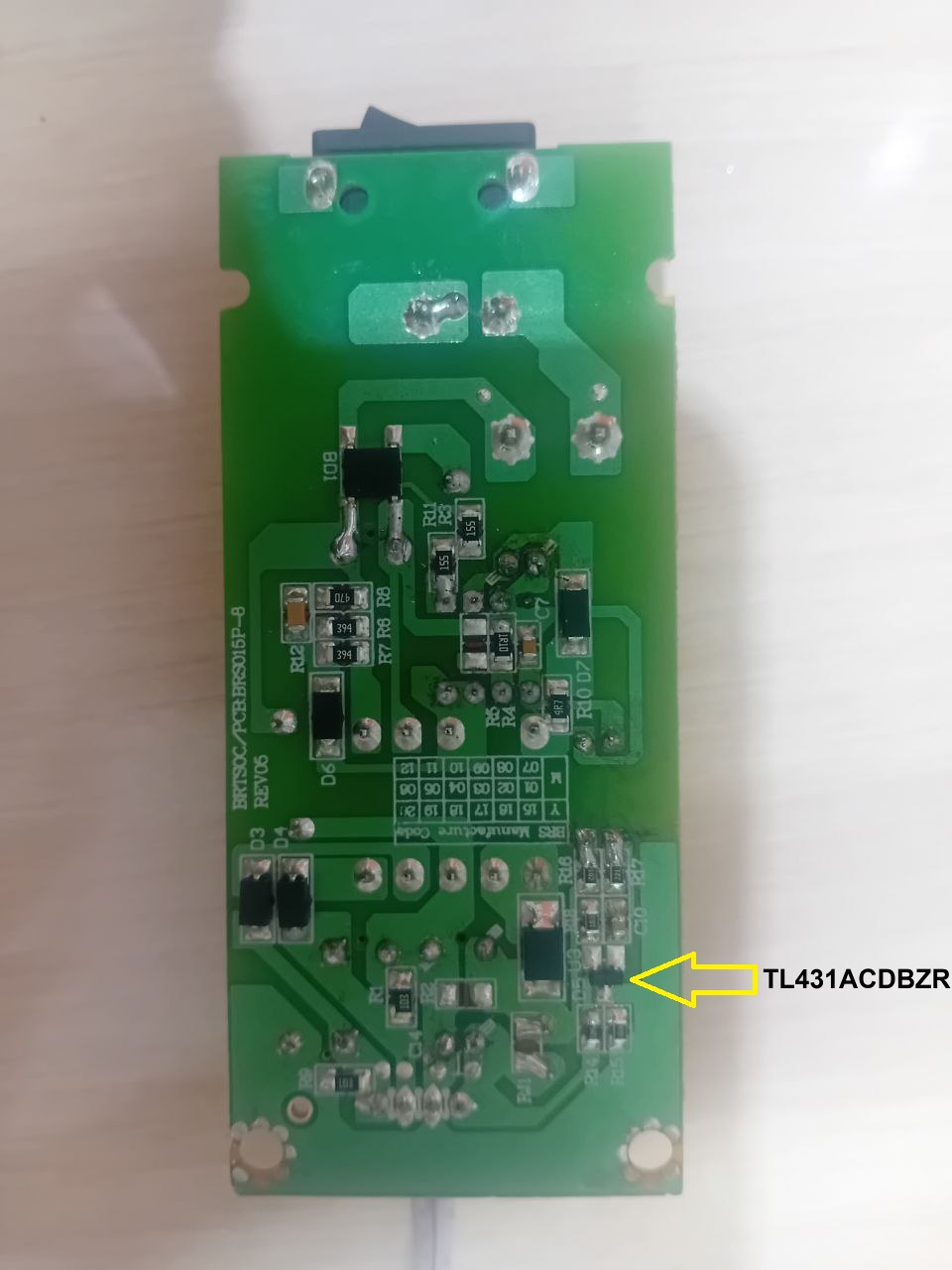

درود. این بوردی که عکسش را گذاشتید اصلا ترانزیستور ندارد. فقط یک TL431ACDBZR SMD زیر بورد هست که همان TL431 مدار فیدبک در سایز بسیار کوچک هست. علاوه بر خازن ها که تست و تعویض کردید، تمامی مقاومت های SMD را هم با اهمتر چک کنید و ببینید قطع شدگی پیدا نکرده باشند و یا تغییر اهم نداده باشند(بر روی مقاومت ها کد مقادیر هست و با کمک جدول به راحتی می توان آنها را خواند). دیودهای مختلف را هم در حالت تست دیود مولتی متر چک کنید. ایرادی که بعضی وقتها پیش میاد و به چشم نمیاد قطع شدگی پایه سلف بشکه ای خروجی هست.
چون مشکلی که توصیف کردین روی چند بورد مشابه تکرار شده، احتمالا مشکل طراحی وجود داره یا حتی مشکل از ترانسفورمر هم می تونه باشه.

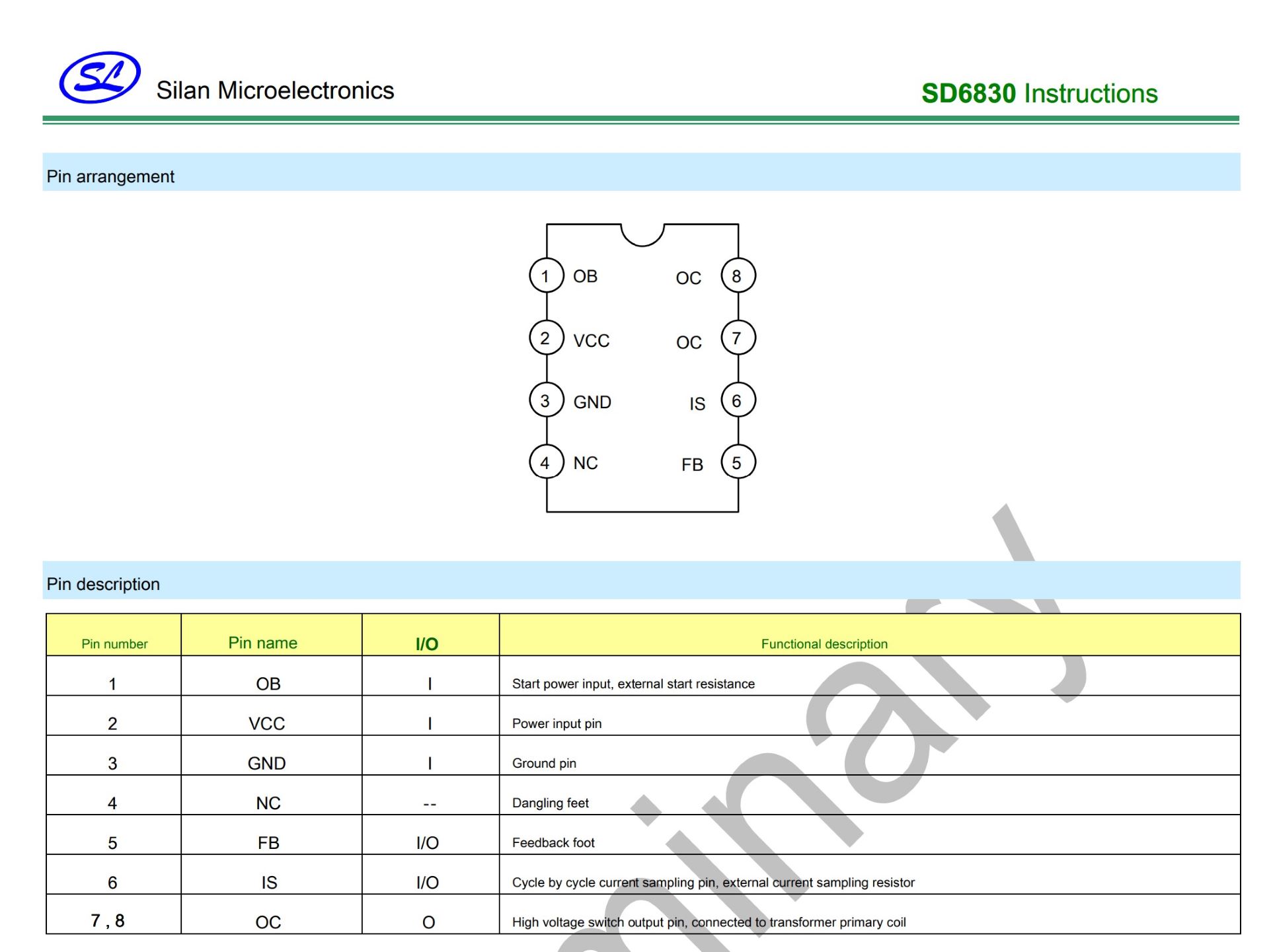

نکته مهم: پایه پنجم آی سی به قطعات فیدبک ولتاژ و پایه ششم به مقاومت نمونه بردار جریان (R3 در شماتیک) متصل میشه. و خرابی قطعات هر بخش باعث ناپایداری خروجی میشه. طبق دیتاشت یک مقاومت بلیدر (R10 در شماتیک) هم در خروجی استفاده میشه که ممکنه مشابهش روی بورد پاور شما(به احتمال زیاد مقاومت ده کیلو اهم اس ام دی R1=103) معیوب شده باشه و باعث شبه اتصال کوتاه و ناپایداری شده.
اگر نهایتا نتیجه نگرفتین، بورد مشابه رو می تونید از اینجا تهیه کنید.
چون مشکلی که توصیف کردین روی چند بورد مشابه تکرار شده، احتمالا مشکل طراحی وجود داره یا حتی مشکل از ترانسفورمر هم می تونه باشه.
نکته مهم: پایه پنجم آی سی به قطعات فیدبک ولتاژ و پایه ششم به مقاومت نمونه بردار جریان (R3 در شماتیک) متصل میشه. و خرابی قطعات هر بخش باعث ناپایداری خروجی میشه. طبق دیتاشت یک مقاومت بلیدر (R10 در شماتیک) هم در خروجی استفاده میشه که ممکنه مشابهش روی بورد پاور شما(به احتمال زیاد مقاومت ده کیلو اهم اس ام دی R1=103) معیوب شده باشه و باعث شبه اتصال کوتاه و ناپایداری شده.
اگر نهایتا نتیجه نگرفتین، بورد مشابه رو می تونید از اینجا تهیه کنید.
