مجموعه فيلم هاي آموزشي از نحوه قرار دادن و جدا کردن قطعات SMD و SMT

[aminp61]

پاسخ : How to Solder and Removing Solder

با سلام و تشکر ازشما اسم این ماده که دراین فیلم استفاده شد چیه ممنون



[~H03in~]

پاسخ : How to Solder and Removing Solder

با سلام
دوست من تو کدوم فیلم ؟
فکر کنم منظورت مایع فلکسه.
یا علی



[~H03in~]

اینم یک فیلم برداشتن آی سی براحتی هر چه تمامتر



[kiagolestani]

سلام من یکی که چیزی نتونستم بگیرم فکر کنم مشکل داره



[sovietiran]

درود.
خواهشمندم از نحوه برداشتن و نصب مجدد ای سی های فلش دوطرفه و نیز دمای هیتر و فاصله آن در صورت امکان فیلمی مرحمت بفرمایید.
یعنی از روشی که بهتر هست و خودتان استفاده میکنید عموما.

بعضی بردها قلع بدون سرب دارند و دیرتر باز میشوند.
به شدت مکافات دارم با ای سی های اس ام دی!
البته به لطف این سایت خیلی اطلاعات در کار با هیتر پیدا کردم.و از روشهای عتیقه دست برداشته ام!

ممنونم
بدرود.



[sovietiran]

درود

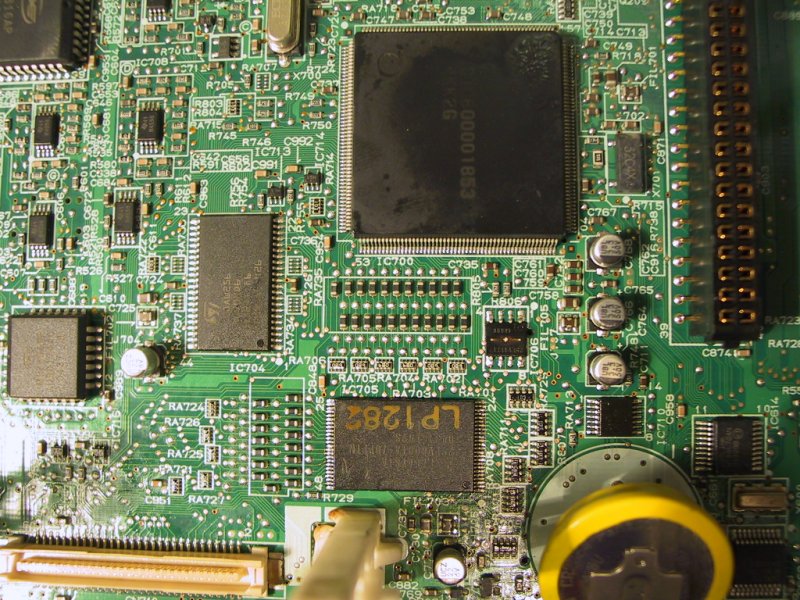

عکسی تقدیم میکنم.
ای سی میکرو و نیز فلش را اگر راهنمایی بفرمایید سپاسگزارم.

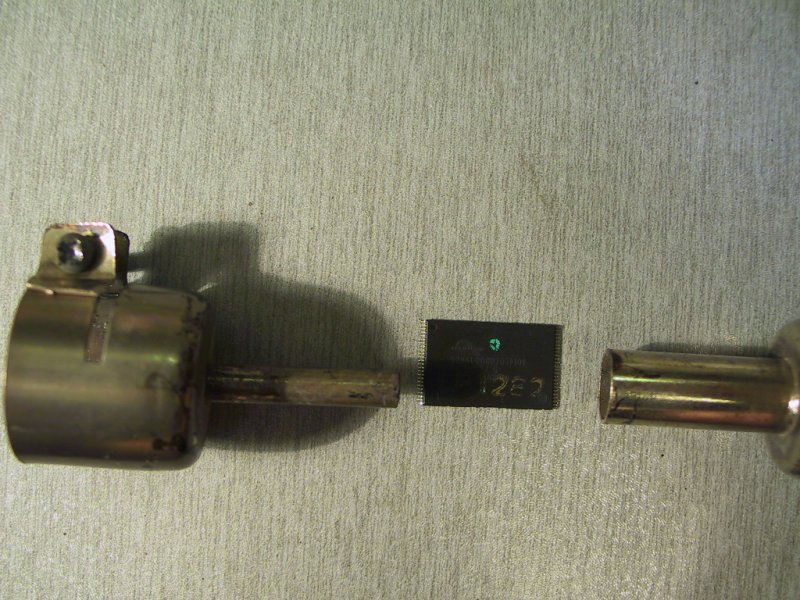

راستی،کدام نوک مناسب است؟بزرگ یا کوچک؟
دوستی چندی پیش امده بودند پیشم و با پری هیتر از زیر ای سی را 250 درجه گرم کرده و از بالا با هیتر و نوک ضخیم 300 حرارت دادند.
گفتند برای اینکه برد اسیب نبیند.
ضمنا نوک بزرگ را به علت پخش حرارت توصیه کردند.
دما هم 350

میخواستم بدان اگر ای سی فلش مثلا 40 ثانیه 350 درجه باشد میسوزد؟
یا بهتر است از نوک نازک بهره ببرم؟

بسیار سپاس-بدرود.



[مهدی امجدی]

با درود خدمت شما
دوست عزیزم بنده برای تعویض مقاومت و سلف های ریز از نوک نازک استفاده میکنم و برای خارج کردن آی سی فوق از نوک بزرگتر استفاده میکنم و میزان حرارت و باد ، بستگی به هیتر و قلق آن دارد
بهتره از هیتر اینفرارد استفاده بشه تا با کمک اشعه آسیب کمتری به برد ، سوکت و قطعات اطراف برسد
البته بنده هیتر اینفرارد ندارم از دوستانی که دارند خواهش میکنم در این باره توضیح بدهند و قیمت حدودی آن را نیز اعلام کنند
موفق باشید
​



[sovietiran]

درود
ممنونم از توجهتون
دقیقا همین قلق را که میفرمایید میخوام بدونم.البته با سعی و تلاش متوالی توانسته ام تا حدی کارم را انجام دهم اما مطمئنا روشهای ازمایش شده بهترند.
مثلا اینکه چقدر فلاکس استفاده بشه و ..


نکته مهم:ای سی فلش را با هیتر در میارین و با هیتر میزارین یا با هویه نصب میکنین؟

سپاس-بدرود.



[مهدی امجدی]

با درود خدمت شما
دوست عزیز بنده مقدار مایع فلکس را به میزانی استفاده میکنم که کل پایه ها به مایع آغشته شوند و دمای هیتر را روی 5 و باد را روی 3.5 قرار میدهم و آی سی را خارج و بعد آی سی بعدی را با هیتر جایگزین میکنم و در آخر پایه ها را بررسی میکنم که اگر اتصالی یا اضافه ها و یا پایه هایی که احتمالا وصل نشدند را با کمک هویه برطرف میکنم
موفق باشید
​



[Service Manual]

درود
ممنونم از توجهتون
دقیقا همین قلق را که میفرمایید میخوام بدونم.البته با سعی و تلاش متوالی توانسته ام تا حدی کارم را انجام دهم اما مطمئنا روشهای ازمایش شده بهترند.
مثلا اینکه چقدر فلاکس استفاده بشه و ..


نکته مهم:ای سی فلش را با هیتر در میارین و با هیتر میزارین یا با هویه نصب میکنین؟

سپاس-بدرود.

سلام

با هويه معمولي راحت اين مدل آي سي ها از برد جدا ميشه ..........

براي جدا کردنشون از برد يک طرفشو پر از قلع کنيد و بعد يک کاردک زير همون قسمتيکه پر قلع کرديد قرار بديد و مجددا قلعها رو داغ کنيد و به اندازه دو يا سه ميليمتر آي سي رو بديد بالا تا پايه ها جدا بشه و براي طرف ديگه هم اينکار رو تکرار کنيد و آي سي رو جدا کنيد ........

براي لحيم کردنش هم از هويه معمولي ميتونيد استفاده کنيد پايه ها رو تنظيم کنيد و بعد هر دو طرف رو پر از قلع کنيد و دقت کنيد حتما از قلع هاي مرغوب ASAHI براي اينکار استفاده کنيد چون قلع هاي ديگه درصد سربشون بالاست و بعد از پر کردن پايه ها با قلع جدا کردن قلع ها از پايه ها مشکل هست اما با اين قلع ها پس از سرد شدن برد رو کمي شيب دار بگيريد و هويه رو آروم روي قلع ها بکشيد تا قلع ها جدا بشه ............ استفاده از فلکس رو حين کار فراموش نکنيد .........

يا حق
