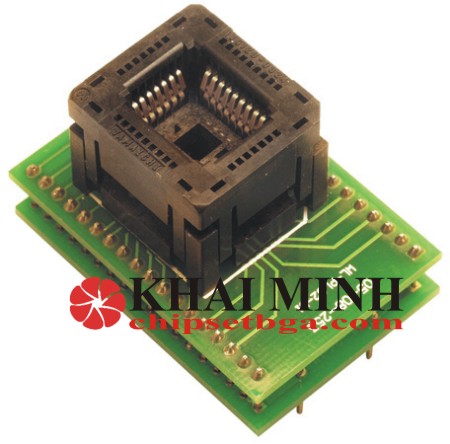

با سلام می خواستم یک ای سی بایوس مادر برد که مدل plc32 هست رو پروگرام کنم اما مبدل رو ندارم چطور میشه پروگرامش کرد اگه شماتیک این ای سی برای پروگرام کردن رو بذارید ممنون میشم
سلام
سال نو مبارک
من خودم یکی درست کرده بودم اما بعداً یکی خریدم
از روی مادربرد کهنه سوکت و آی سی رو میبری و میچسبونی روی فیبر سوراخدار
روی فیبر سوراخدار 2 ردیف پین هدر لحیم میکنی و از پایه 1 تا 16 رو به 1 ردیف و از 17 تا32 هم به ردیف دیگه لحیم میکنی
پایه 1 رو هم علامت زدم تو عکس

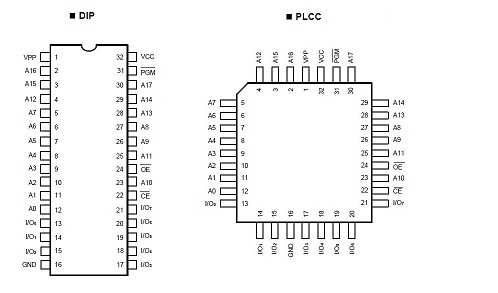

تو عکس دوم هم نشون دادمکه PLCC32 و DIP شکل هم هستن
اگه مشکلی بود بگه
سلام
سال نو مبارک
من خودم یکی درست کرده بودم اما بعداً یکی خریدم
از روی مادربرد کهنه سوکت و آی سی رو میبری و میچسبونی روی فیبر سوراخدار
روی فیبر سوراخدار 2 ردیف پین هدر لحیم میکنی و از پایه 1 تا 16 رو به 1 ردیف و از 17 تا32 هم به ردیف دیگه لحیم میکنی
پایه 1 رو هم علامت زدم تو عکس
تو عکس دوم هم نشون دادمکه PLCC32 و DIP شکل هم هستن
اگه مشکلی بود بگه

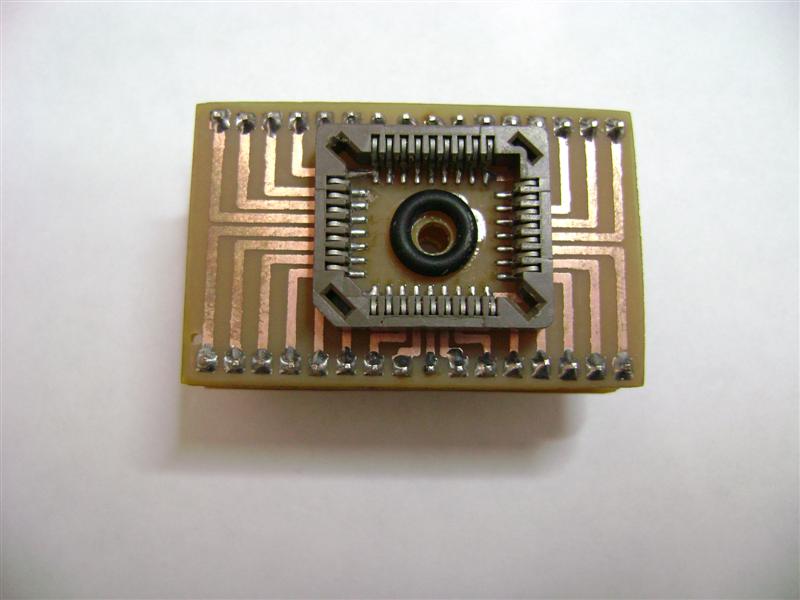

تو تبدیل PLCC32 ای که خریدم به همین روش که بالا گفتم سیم کشی شده
اما برا اینکه مطمئن بشی شماره آی سی رو بگو برات شماتیک رو میزنم همینجا
اما اگه اشتباه نکنم همشون همینه
