درخواست کمک برای تعمیر مدار اسپیکر بلوتوثی

[daniyal18]

با سلام و سپاس از همکاران

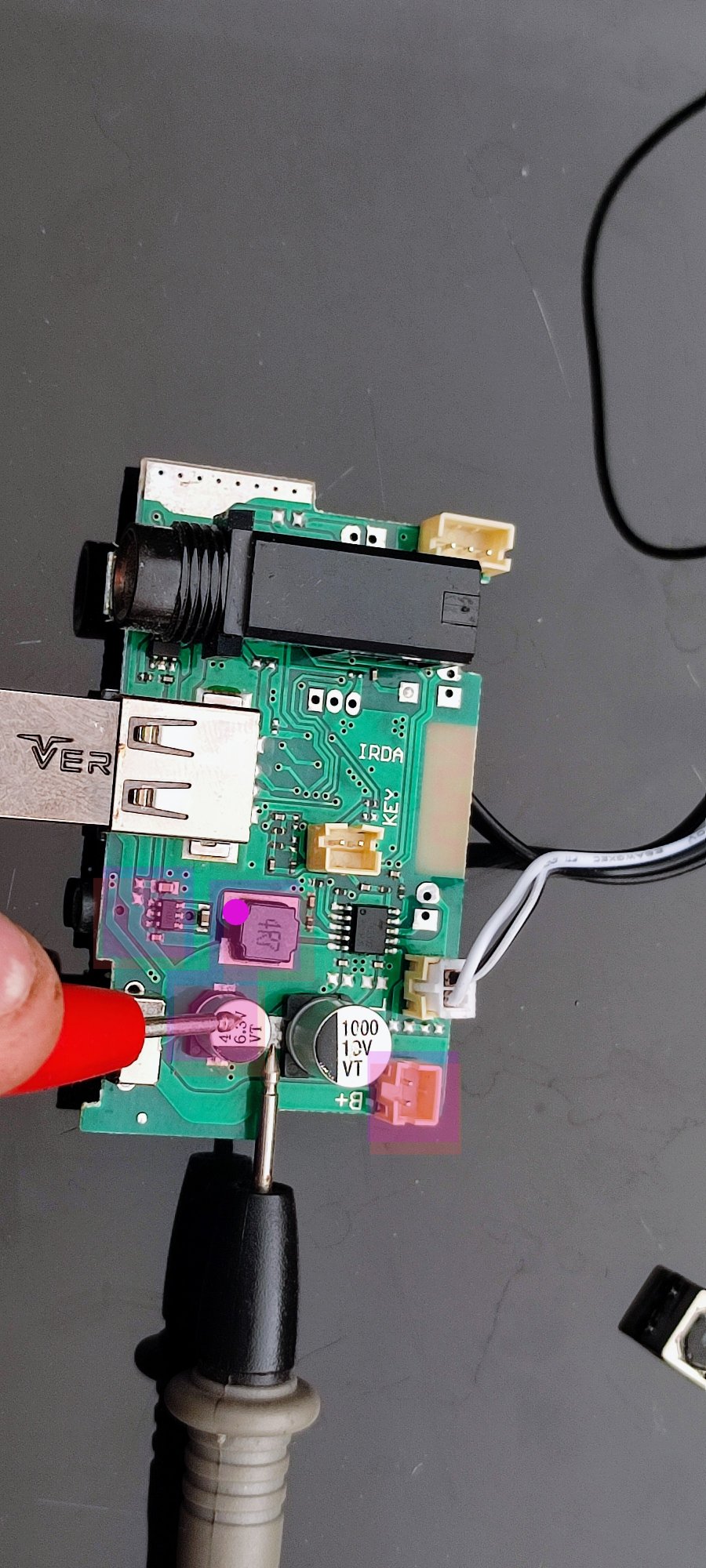

دوستان مدار مشکل اتصال کوتاه داره و خازن ۱۶ ولتی اتصال کوتاه شده سوال بنده اینه که پایه های باطری و جاهای علامت خورده اتصال کوتاهش برای همون خازنه



[Ferydon62]

با سلام و سپاس از همکاران
دوستان مدار مشکل اتصال کوتاه داره و خازن ۱۶ ولتی اتصال کوتاه شده سوال بنده اینه که پایه های باطری و جاهای علامت خورده اتصال کوتاهش برای همون خازنه

سلام خسته نباشید این مدار اسپیر ها خیلی رواتصال ضعیفن

شما دوست عزیزخازن رواز مدار خارج میکنید بازم اتصال کوتاه داره؟؟



[رضا حصیری]

با درود و خسته نباشید. معمولا ای سی تغذیه دچار سوختگی و اتصال کوتاه میشه. این مورد که خازن خراب باشه احتمالش خیلی ضعیفه. شما ای سی اصلی رو در بیار و ببین باز هم سر خازن اتصال کوتاه داری.



[daniyal18]

با درود و خسته نباشید. معمولا ای سی تغذیه دچار سوختگی و اتصال کوتاه میشه. این مورد که خازن خراب باشه احتمالش خیلی ضعیفه. شما ای سی اصلی رو در بیار و ببین باز هم سر خازن اتصال کوتاه داری.

ممنون چشم اطلاع میدم



[daniyal18]

با درود و خسته نباشید. معمولا ای سی تغذیه دچار سوختگی و اتصال کوتاه میشه. این مورد که خازن خراب باشه احتمالش خیلی ضعیفه. شما ای سی اصلی رو در بیار و ببین باز هم سر خازن اتصال کوتاه داری.

با سپاس از توجهتون گزارش میدم نتیجه رو



[daniyal18]

با درود و خسته نباشید. معمولا ای سی تغذیه دچار سوختگی و اتصال کوتاه میشه. این مورد که خازن خراب باشه احتمالش خیلی ضعیفه. شما ای سی اصلی رو در بیار و ببین باز هم سر خازن اتصال کوتاه داری.

دوستان من خازن رو در اوردم و طبق فرمایشات مال خازن نبود وجای پایه ها هم اتصال کوتاس



[daniyal18]

دوستان من خازن رو در اوردم و طبق فرمایشات مال خازن نبود وجای پایه ها هم اتصال کوتاس

دوستان اون 4R7 سلفه؟؟



[hafezmohamad]

دوستان اون 4R7 سلفه؟؟



[hafezmohamad]

دوستان اون 4R7 سلفه؟؟

درود به شما :

همینطوره این سلفه حالا ایراد ماژول شما معمولا همان آیسی 10 پایه هست که احتمال داره این آیسی آمپلی فایر باشه نه آیسی تغذیه.



[daniyal18]

دوستان هردوقطعه رو دراوردم اتصال کوتاه در پایه های باطری اوکی شده ولی در پایه های خازن همچنان پا برجاس و اون 4R7پایه ها اتصال کوتاه قطع شده
