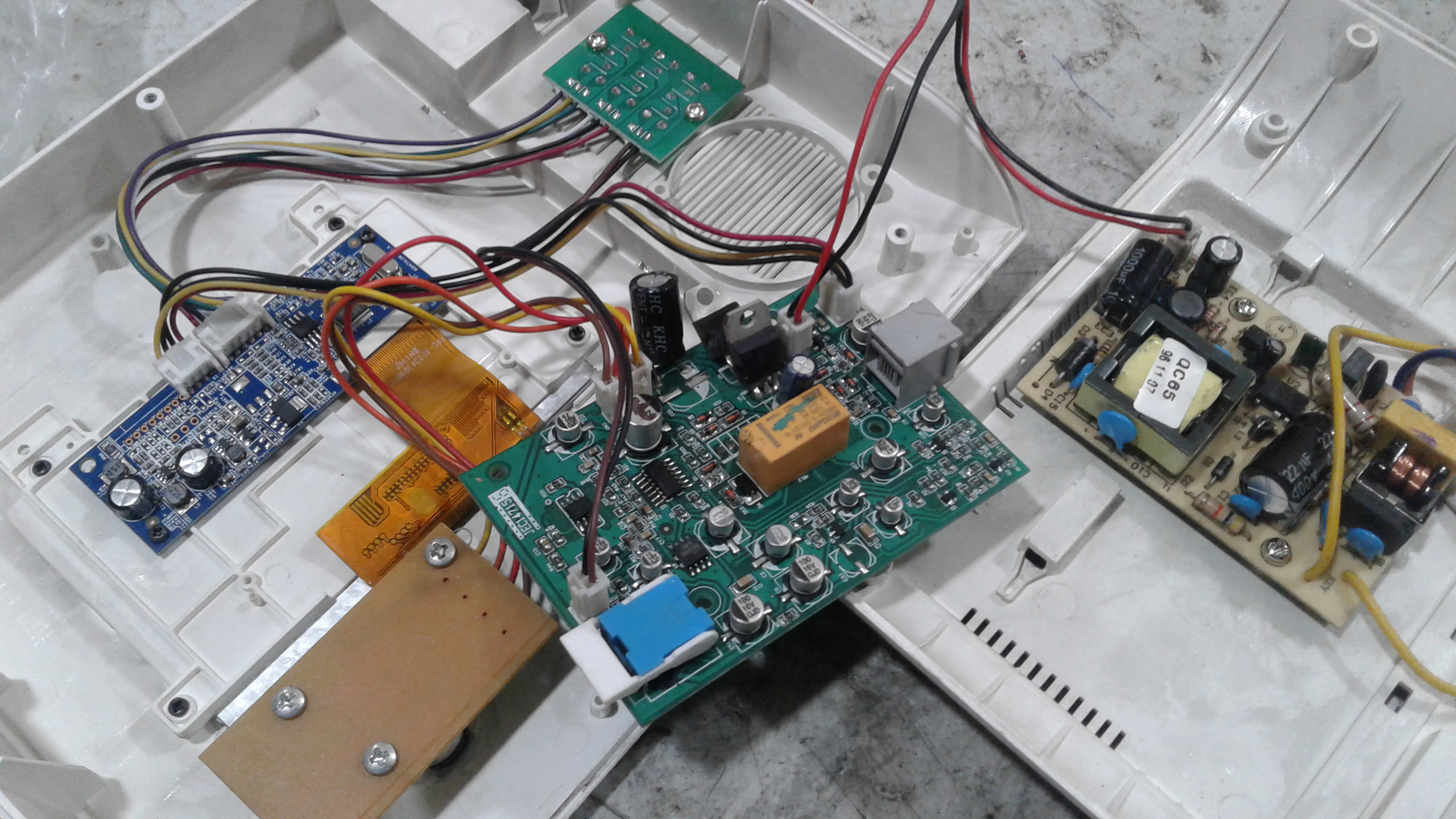

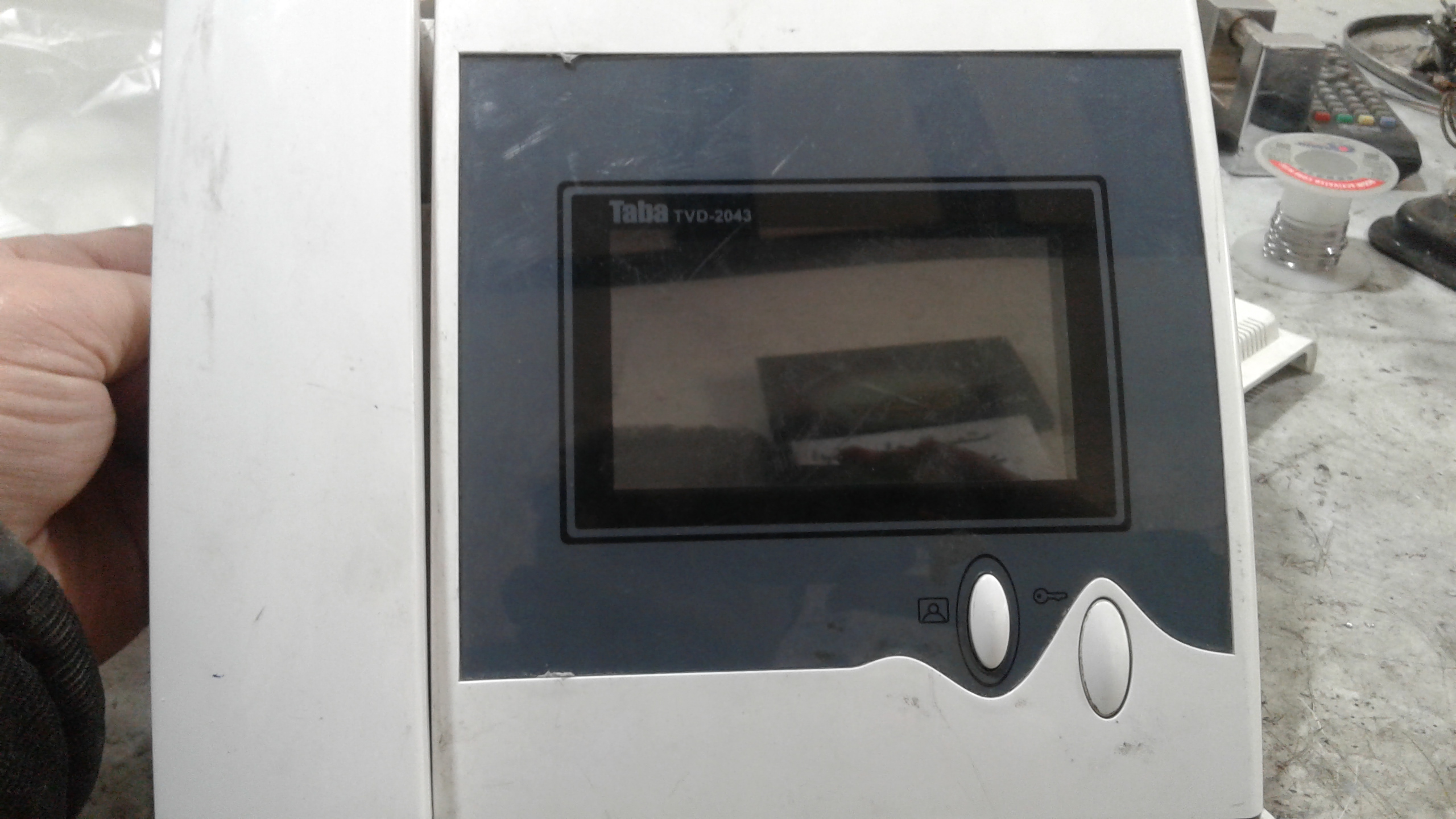

۱ جفت ایفون تصویری تابا مدل TVD-2043 اومده بود که هر ۲ مشکل نداشتن تصویر داشتن و رگولاتور ۱۲ ولت 78012 (U4)کنار ترانزیستور(Q4) TIP127

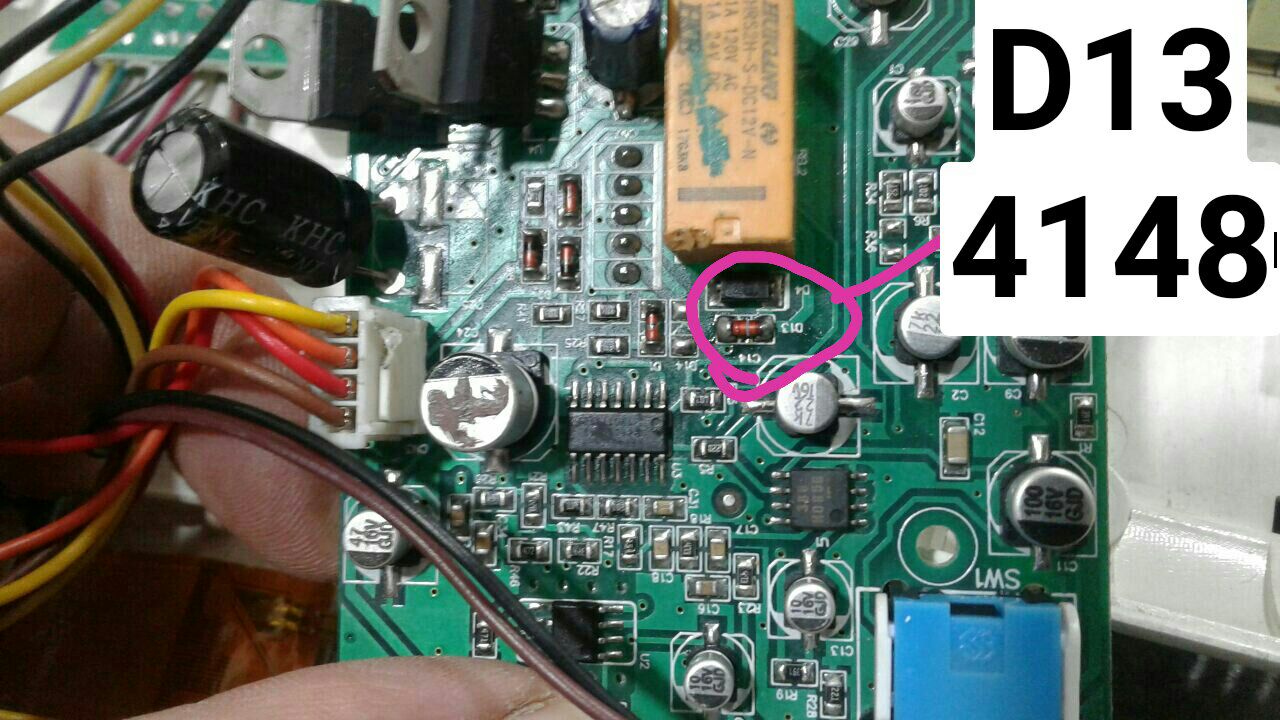

بشدت داغ میکرد با بررسی و تست قطعات برد متوجه شورت شدن دیود SMD D13 شدم و با تعویض کردن دیود SMD 4148 مشکل نداشتن تصویر حل شد
![۲۰۲۰۱۲۲۲_۱۲۲۸۲۹.jpg ۲۰۲۰۱۲۲۲_۱۲۲۸۲۹.jpg](https://www.irantk.ir/data/attachments/152/152084-c085ef95e87c36811f00c51bc888d596.jpg)
![۲۰۲۰۱۲۲۲_۱۲۲۸۵۲.jpg ۲۰۲۰۱۲۲۲_۱۲۲۸۵۲.jpg](https://www.irantk.ir/data/attachments/152/152085-c98cbdd300e397187e3e798c0bf56f6d.jpg)
![400086600493_234191.jpg 400086600493_234191.jpg](https://www.irantk.ir/data/attachments/152/152086-dbd70849f0dba22d1d50b30a30dd18e9.jpg)
