باسلام:

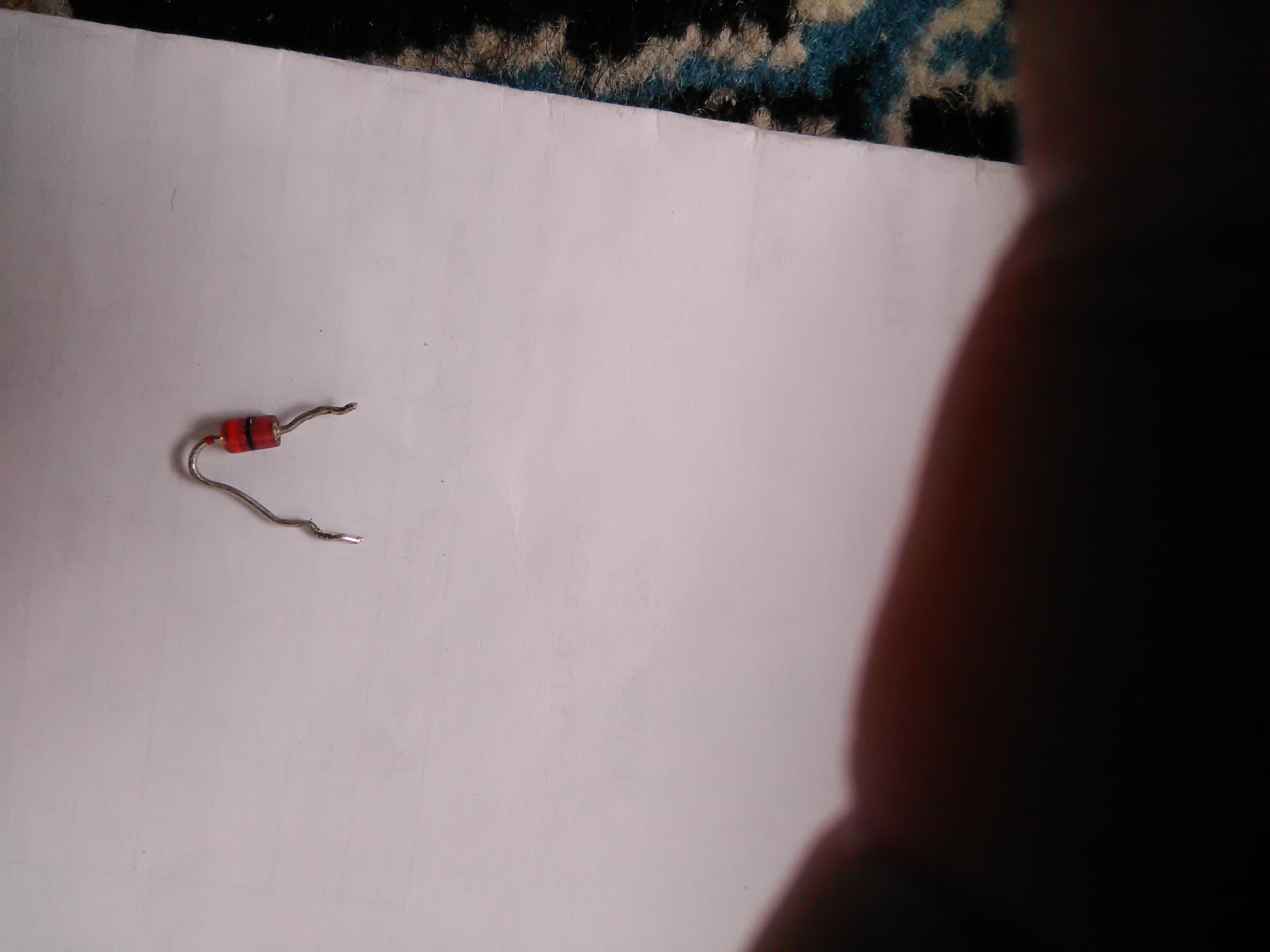

با توجه به این که مطابق تصویر ارسالی دیود زینر شما طوری سیاه نشده که نتوانید شماره روی آن را نخوانید. شماره نوشته شده روی بدنه آن را نگاه کنید و به دیتا شیت مراجعه کنیداگر نتوانستید شماره آنرا ارسال کنید تا راهنمایی کنم.
باسلام:
با توجه به این که مطابق تصویر ارسالی دیود زینر شما طوری سیاه نشده که نتوانید شماره روی آن را نخوانید. شماره نوشته شده روی بدنه آن را نگاه کنید و به دیتا شیت مراجعه کنیداگر نتوانستید شماره آنرا ارسال کنید تا راهنمایی کنم.
باسلام:
اگر عددیروی آن نوشته نشده باشد احتمال دارد از روش کد حلقه رنگی روش قدیمی آمریکایی استفاده کرده باشد. روش تعین شماره بدینصورت است که اول عدد و حروف 1N را می نویسیم سپس کد حلقه رنگی قرمز عدد 2 و کد حلقه رنگی مشکی عدد 0 را می نویسیم شماره دیود می شود 1N20که معمولا دیود های شیشه ای آشکار ساز می باشند.
با سلام: روش آمریکایی :
در این روش از عدد 1 و حرف N و تعدادی شماره که به دنبال آن می آید استفاده می شود . در این روش جنس و نوع دیود مشخص نمی باشد . با توجه به شماره ای که بعد از 1NN می آید می توان با مراجعه به جدول مشخصات دیودها مشخصات الکتریکی و نوع دیود را تعیین کرد . مثلاً دیود 1N4007 یک دیود یکسو کننده است که مشخصات الکتریکی آن را می توان از جداول مربوطه به دست آورد . بعضی مواقع نیز به جای ارقام بعد از 1N از کدهای رنگی استفاده می شود . زمانی که از کدهای رنگی استفاده می شود از چاپ 1N صرفنظر می شود . کدهای رنگی مانند مقاومت ها می باشد با این تفاوت که شماره رنگ ها به دنبال هم قرار می گیرد . مثلاً دیود نمایش داده شده در شکل (28) ، دیود 1N4148 می باشد .
با سلام: روش آمریکایی :
در این روش از عدد 1 و حرف N و تعدادی شماره که به دنبال آن می آید استفاده می شود . در این روش جنس و نوع دیود مشخص نمی باشد . با توجه به شماره ای که بعد از 1NN می آید می توان با مراجعه به جدول مشخصات دیودها مشخصات الکتریکی و نوع دیود را تعیین کرد . مثلاً دیود 1N4007 یک دیود یکسو کننده است که مشخصات الکتریکی آن را می توان از جداول مربوطه به دست آورد . بعضی مواقع نیز به جای ارقام بعد از 1N از کدهای رنگی استفاده می شود . زمانی که از کدهای رنگی استفاده می شود از چاپ 1N صرفنظر می شود . کدهای رنگی مانند مقاومت ها می باشد با این تفاوت که شماره رنگ ها به دنبال هم قرار می گیرد . مثلاً دیود نمایش داده شده در شکل (28) ، دیود 1N4148 می باشد .
درود
دوست عزیز .. قدری اگر توجه نمایید .. خوبه
این دیود های ناسیونال ..
دیود .. زینر است .. نه دیود معولی
مخصوصا در ناسیونال کوچکترین اشتباه .. تلویزیون به فنا می رود
درود
دوست عزیز .. قدری اگر توجه نمایید .. خوبه
این دیود های ناسیونال ..
دیود .. زینر است .. نه دیود معولی
مخصوصا در ناسیونال کوچکترین اشتباه .. تلویزیون به فنا می رود
باسلام:
کاربر گرامی این روش تعین رنگ کد حلقه ای قدیمی آمریکایی هم برای دیود های معمولی و دیود زینر یکی می باشد و مثال دیود 1n4148 که یک دیود سیگنال معمولی می باشد فقط برای روش آموزش خواندن کد حلقه ای می باشد. طبیعیست که یک دیود معمولی نمی تواند جایگزین دیود زینر شود.
سلام . ایا باسوختن دیود زنر باعث به وجود امدن اتصالی توی برد می شه .یا مال چبزه دیگه ای هست. چون برد تغذیه گوشی الکتروپک وقتی فیوز رو تعویض می کنم با وصل کردن برق فیوز می سوزه مدار اتصالی داره که با تست قطعات رسیدم به دیود زنر
