تاپيك مدارات ساده الكترونيكي براي مبتديان

[gadraj]

سلام
لطفآ نحوه پيچيدن سلفهاي هر سه مدار فرستنده را
توضيح بفرماييد
متشكرم

سلام :
از عكس مونتاژ شده كمك بگيريد lay
تعداد دور و قطر سيم و..... مشخص هست .
موفق باشيد .



[arfan96]

سلام :
اين همان ايسي مشهور اپ امپ هستش lm741 .
اينم مشخصاتش :

موفق باشيد .

سلام
ممنون از توضيحتون چون زياد وارد نيستم لطفآ شماره پايه هاي مورد استفاده
آيسي را بر روي نقشه مشخص نماييد. مثبت و منفي آن مشخص شد اما سه
پايه ديگر...
با تشكر فراوان



[gadraj]

سلام
ممنون از توضيحتون چون زياد وارد نيستم لطفآ شماره پايه هاي مورد استفاده
آيسي را بر روي نقشه مشخص نماييد. مثبت و منفي آن مشخص شد اما سه
پايه ديگر...
با تشكر فراوان

سلام :

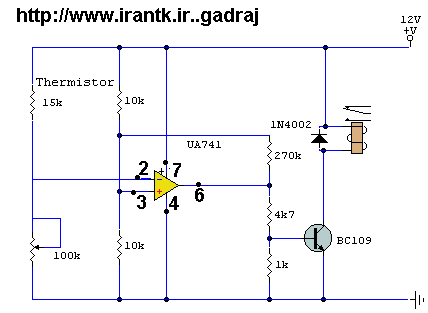

طبق شكل زير استفاده كنيد :
توجه پايه هاي 1 و 5 و 8 بلا استفاده و ازاد هستند .
موفق باشيد .



[arfan96]

سلام :
از عكس مونتاژ شده كمك بگيريد lay
تعداد دور و قطر سيم و..... مشخص هست .
موفق باشيد .

با سلام :
ممنون ميشوم اگر خود شما توضيح بفرماييد كه
چند دور سيم مسي با چه قطري روي لوله اي
به قطر چند ميل و از سر چندم پريز ميگيريم
و مقدار فاصله بين حلقه ها. سيم روكش دارباشد
يا خير. وطول آنتن چقدر است.
با تشكر فراوان:
پيروز باشيد.



[gadraj]

با سلام :
ممنون ميشوم اگر خود شما توضيح بفرماييد كه
چند دور سيم مسي با چه قطري روي لوله اي
به قطر چند ميل و از سر چندم پريز ميگيريم
و مقدار فاصله بين حلقه ها. سيم روكش دارباشد
يا خير. وطول آنتن چقدر است.
با تشكر فراوان:
پيروز باشيد.

سلام :
تعداد دور = هفت و نيم
قطر سيم = 40 الي 45 از نوع لاكي {البته سيم نقره اي كيفيت بالايي خواهد داشت ولي متاسفانه ..... }
قطر سيم پيچ = 7 ميليمتر
پريز = از سر دور سوم
فاصله بين دور = حين استفاده از دستگاه بايد به حد نياز تنظيم شوند .
روكش فقط لاكي {شارلاكدار }
طول انتن از 35 سانتي تا هر چه بيشتر بهتر { طول موج خود را بر 4 تقسيم كنيد تا اندازه دقيق براتون مشخص بشه . {معمولا از يك شانزدهم استفاده ميكنند } .
موفق باشيد .



[هادیان]

آیسی این اینورت چیست ؟ خازنهای 0.1میکرو در بازار نیست چی به جایش بگذارم وآیا تا 1000وات جواب می دهد؟



[هادیان]

یک سوال دیگر سیم پیچ قبل از ترانس چیست ؟
با تشکر از شما



[هادیان]

ترمیستور در بازار وجود ندارد؟ چه کنیم؟



[gadraj]

ترمیستور در بازار وجود ندارد؟ چه کنیم؟

سلام :
بازار كه فقط شهر شما نيست ترميستور به اين فراواني تو بازار تهران و شهرهاي بزرگ !!!!!!!!
عزيزم چند تا پست پشت سر هم زدين با عناوين متفاوت بدون لينك مطلب !
من از كجا بدونم درخواست شما مربوط به كدوم پروژه يا مدار و.... هست ؟
لينك مطالب را نيز بزاريد تا در خدمت باشم .
موفق باشيد .



[هادیان]

ایسی چه نمونه آیسی می باشد؟ آیا تا 1000وات جواب میدهد؟
