این رگلاتور چند ولته ؟

[fatim]

سلام دوستان

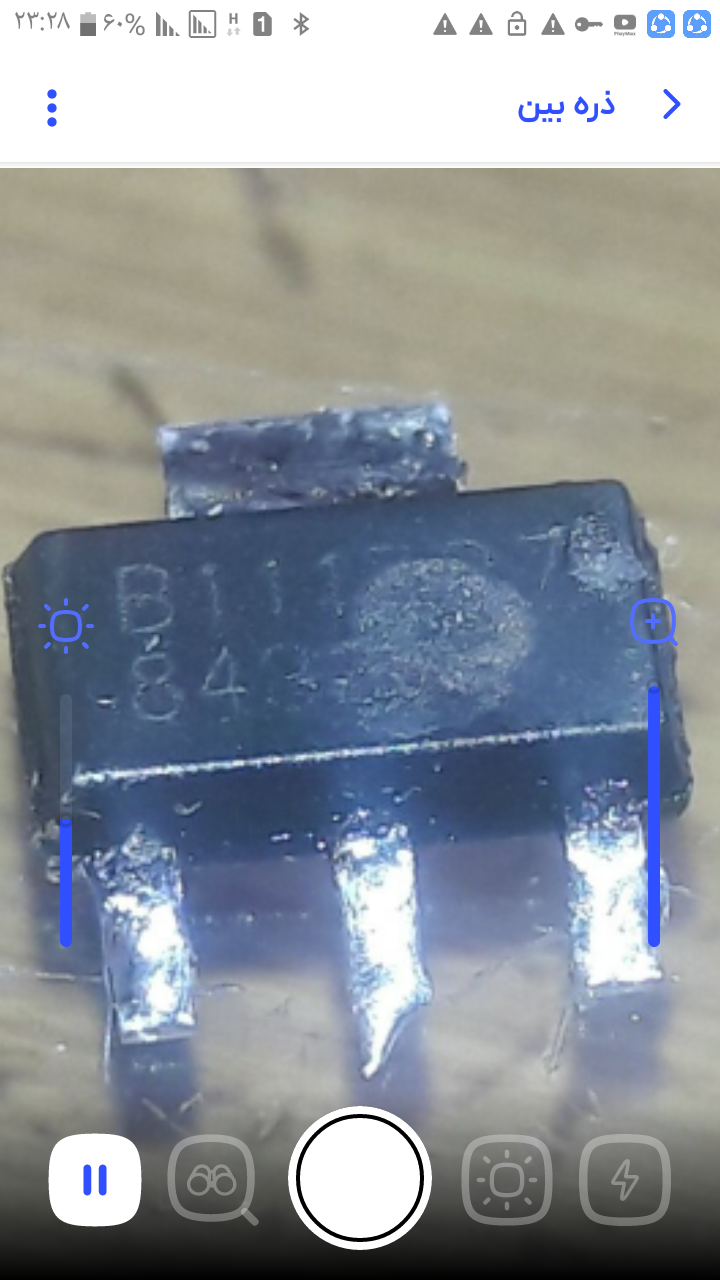

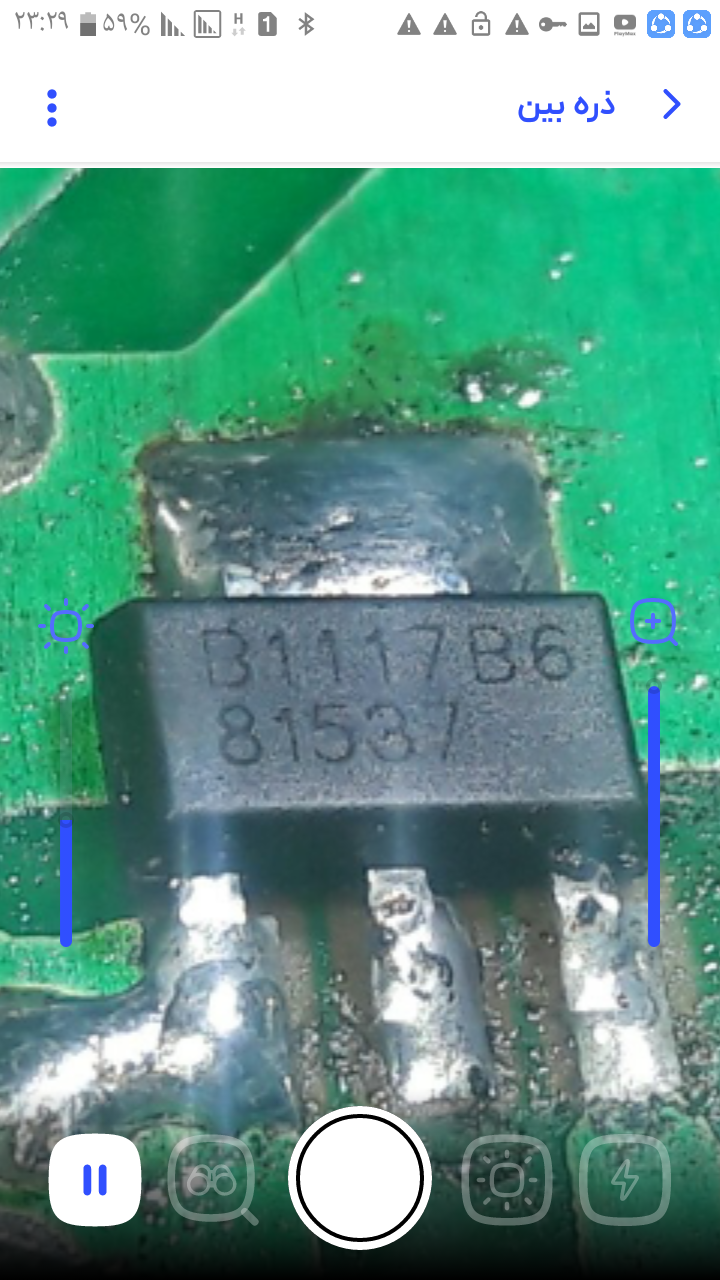

این رگلاتور چند ولته و میشه اون یکی تصویر دوم رو به جاش زد ؟
👇



[Omidi2722]

بنظر میاد adjustable باشه
برای تشخیص باید پایه اول رو دنبال کنی. اگه به گراند وصل شده فیکس ولتاژه و اگر با یه تقسیم مقاومتی به پایه خروجی و گراند وصل شده adjustable



[Omidi2722]

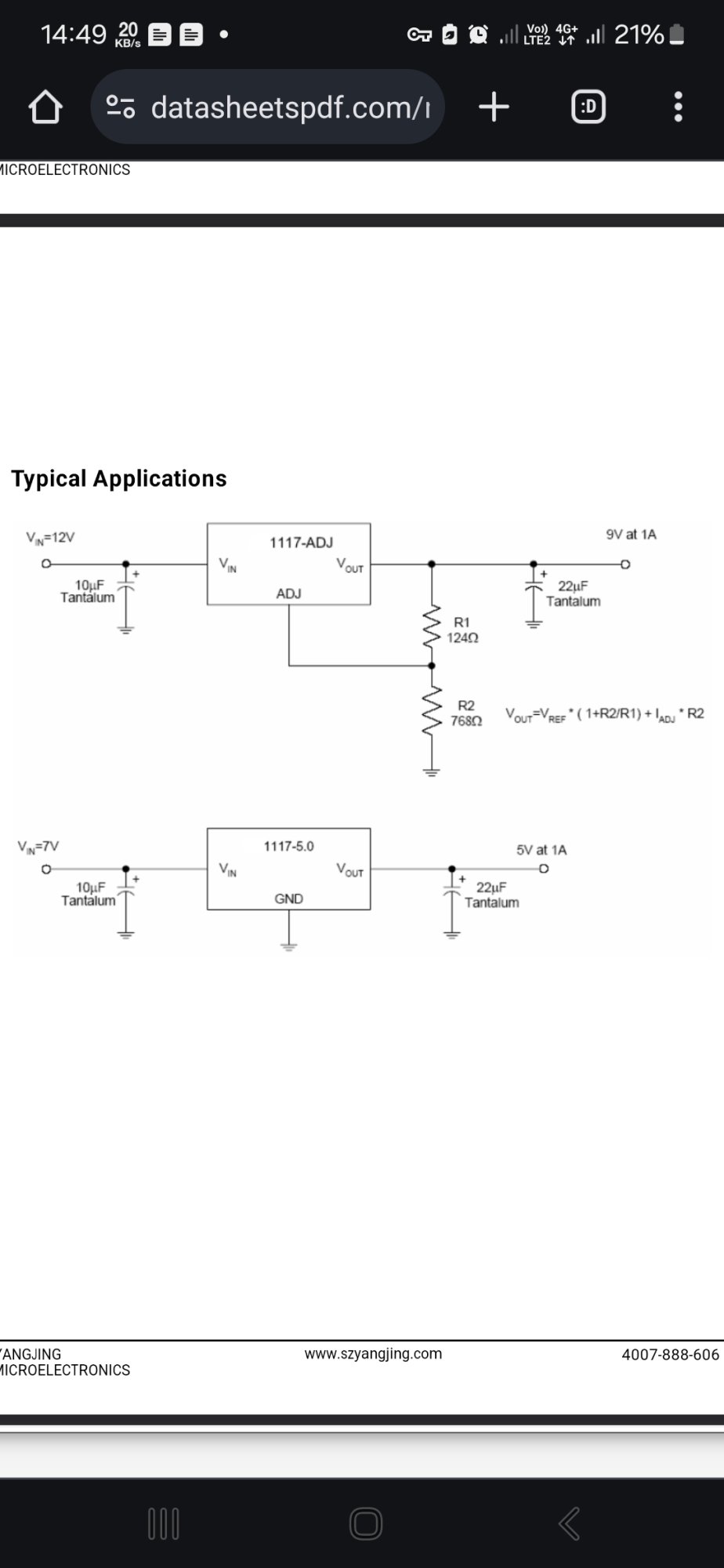

ترتیب پایه ها اینطوریه



[solara]

سلام دوستان
این رگلاتور چند ولته و میشه اون یکی تصویر دوم رو به جاش .



[Nik andish]

،،درود،،
عکس ۱ واضح و معلوم نیست لطفا پاک کنید عکس بگیرید



[Soleymantk]

سلام دوستان
این رگلاتور چند ولته و میشه اون یکی تصویر دوم رو به جاش زد ؟
👇

https://datasheet.lcsc.com/lcsc/1912111437_LITEON-LB1117AADB330_C388259.pdf



[infoshinfo]

سلام دوستان
این رگلاتور چند ولته و میشه اون یکی تصویر دوم رو به جاش زد ؟
👇

سلام
خیر نمیشه جایگزین کرد.
B1117B7 رگولاتور متغیر ADJ هست. ولی B1117B6 رگولاتور ثابت 5V هست.
به تصاویر استخراج شده از دیتاشیت توجه بفرمایید:

دیتاشیت قطعه ضمیمه شد



[fatim]

سلام
خیر نمیشه جایگزین کرد.
B1117B7 رگولاتور متغیر ADJ هست. ولی B1117B6 رگولاتور ثابت 5V هست.

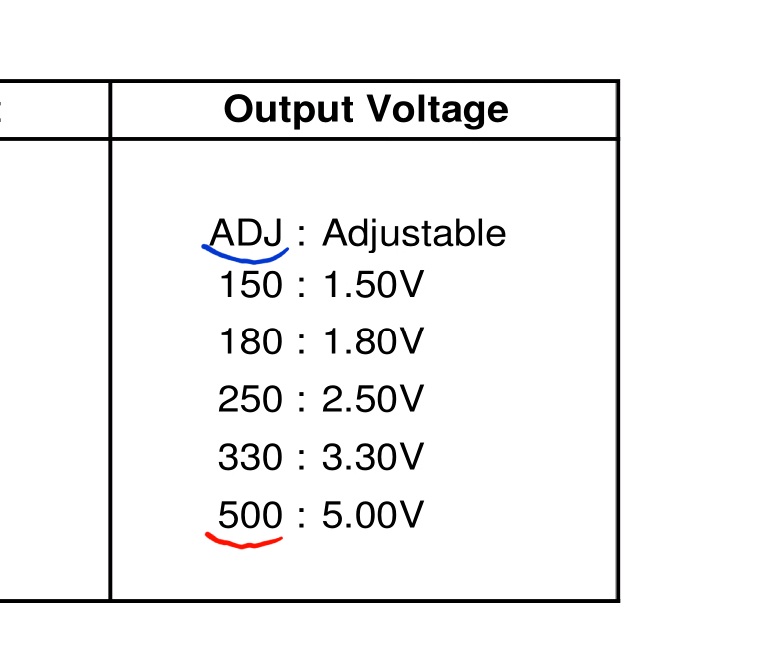

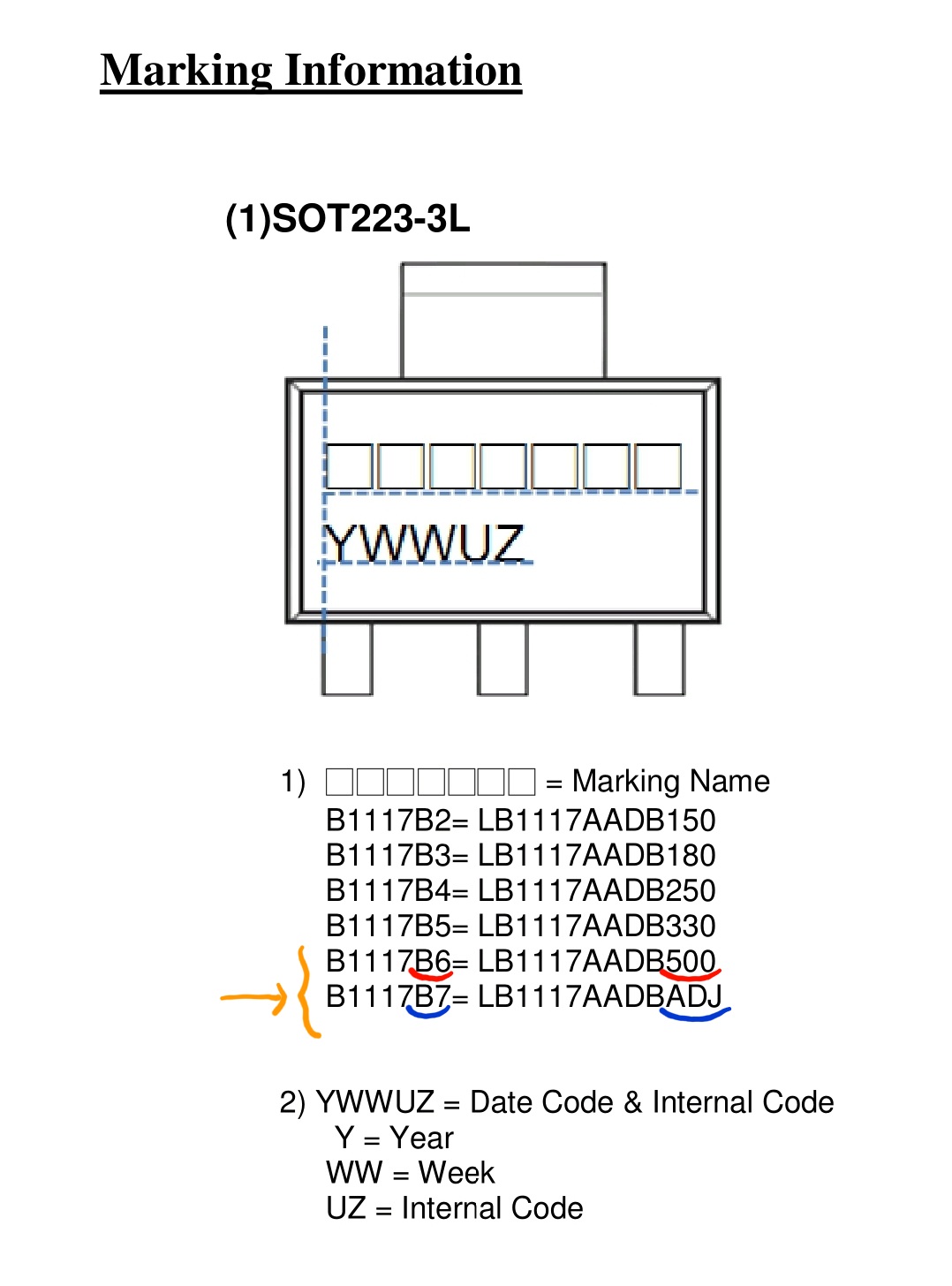

به تصاویر استخراج شده از دیتاشیت توجه بفرمایید:

مشاهده فایل‌پیوست 212631


مشاهده فایل‌پیوست 212632



دیتاشیت قطعه ضمیمه شد

سلام و سپاس

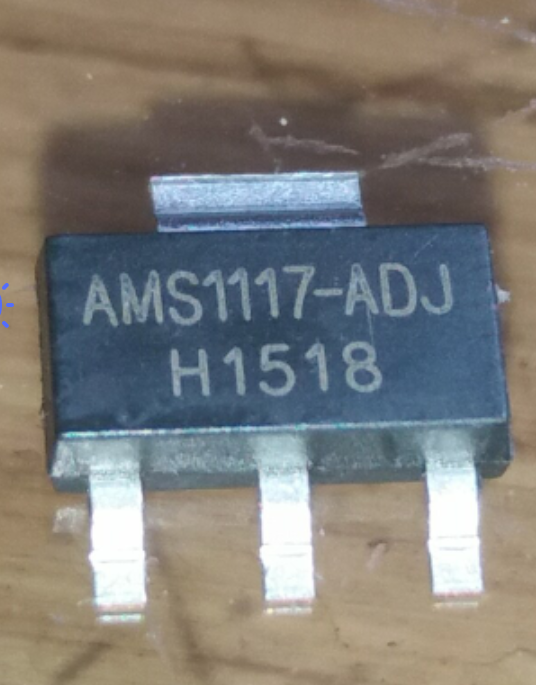

این مدل رو بذارم؟



[Soleymantk]

سلام و سپاس
این مدل رو بذارم؟

https://datasheet.lcsc.com/lcsc/1810231814_Advanced-Monolithic-Systems-AMS1117-1-2_C14529.pdf

پایه ها یکیه
یه نمه تو الزامی بودن افت ولتاژ ورودی و آمپر حداکثری فرق داره که اگر خطای مهندسی تو محاسبات مدار لحاظ شده باشه بعیده ایرادی بوجود بیاد ولی تست حرارت ضمن کار کنی بهتره



[infoshinfo]

سلام و سپاس
این مدل رو بذارم؟

سلام
بله، این مدل هم ADJ هست و می‌تونید جایگزین بفرمایید.
