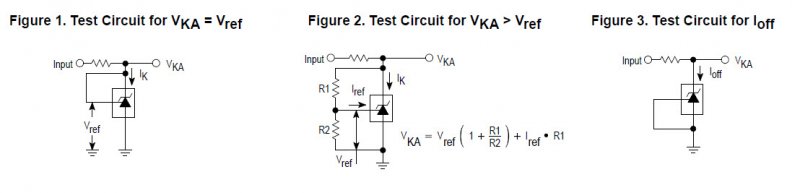

آی سی را که در این بخش می خواهیم در مورد آن توضیح دهیم مربوط به یک دیود زنر قابل تنظیم میباشد. ولتاژ تنظیمی برای این قطعه از دو و نیم ولت تا سی و شش ولت می باشد. اگر کاتالوگ این آی سی را بگیرید متوجه می شوید همه این آی سی دارای سه پایه می باشند که دو پایه با نامهای کاتد و آند و پایه کنترلی Reference می باشد. کاربرد این آی سی در ساخت منابع ولتاژ و جریان به دو شکل سری و موازی می باشد . جریان کاری آن در حدود 1 تا 100 میلی آمپر می باشد.
