با سلام

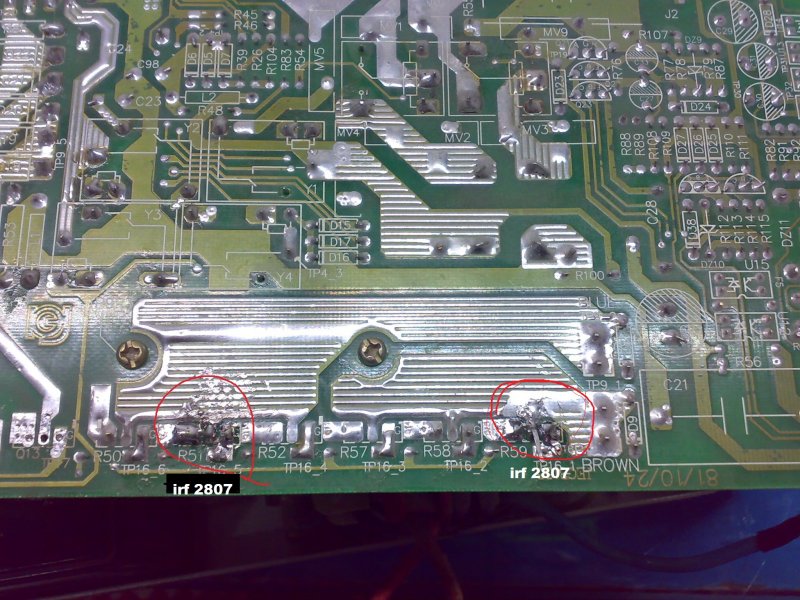

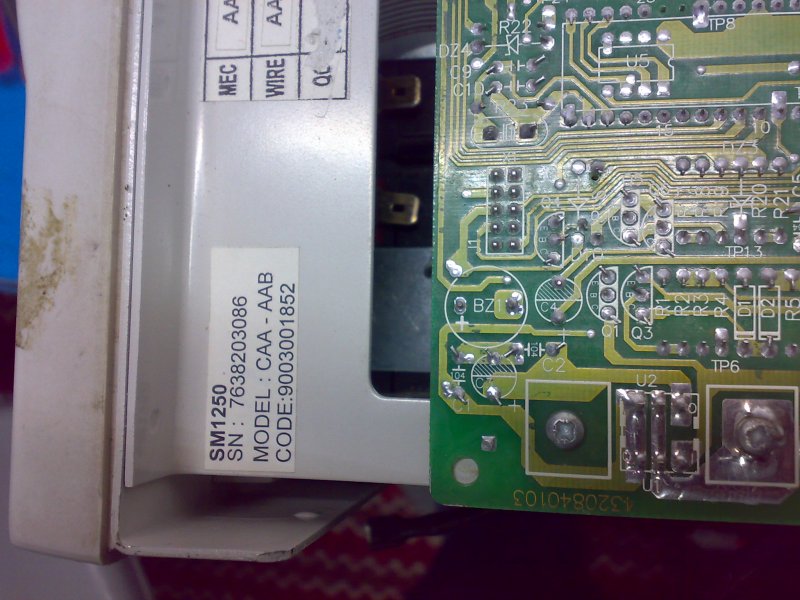

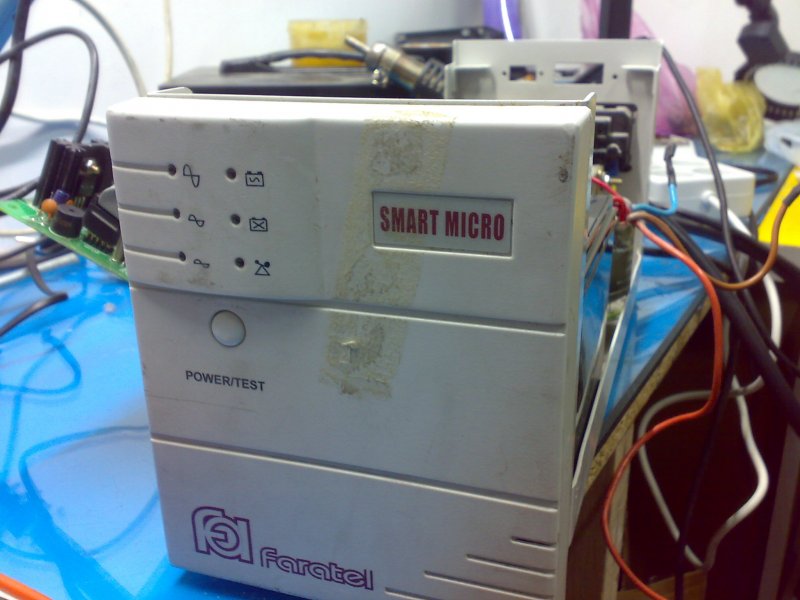

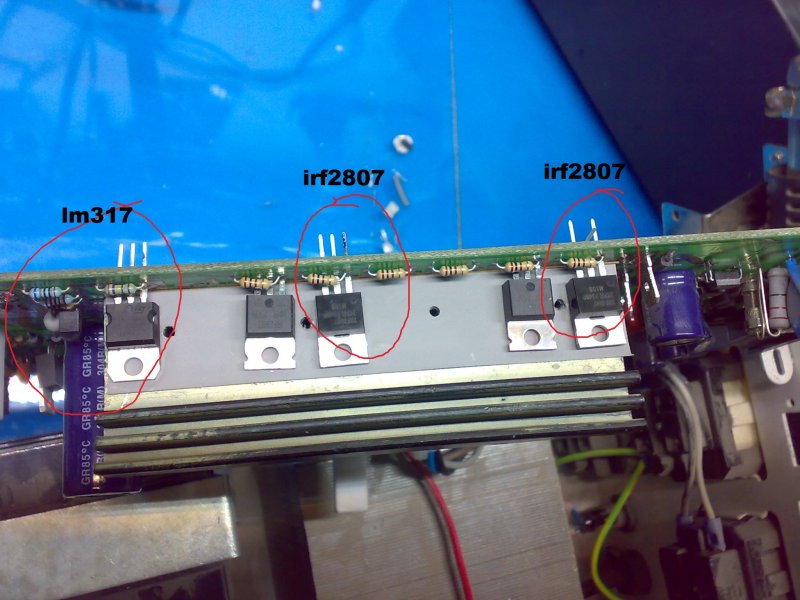

من یک عدد یو پی اس فاراتل مدل caa-aab دارم که دوعدد ماسفت به شماره irf2807سوزونده بود که تعویض کردم حالا ولتاژ خروجی شده 300ولت لطفا راهنمایی کنید
با تشکر

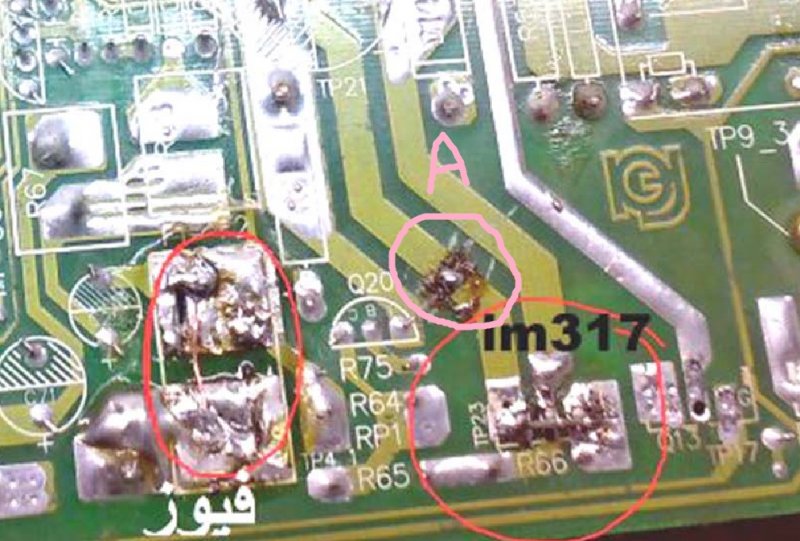

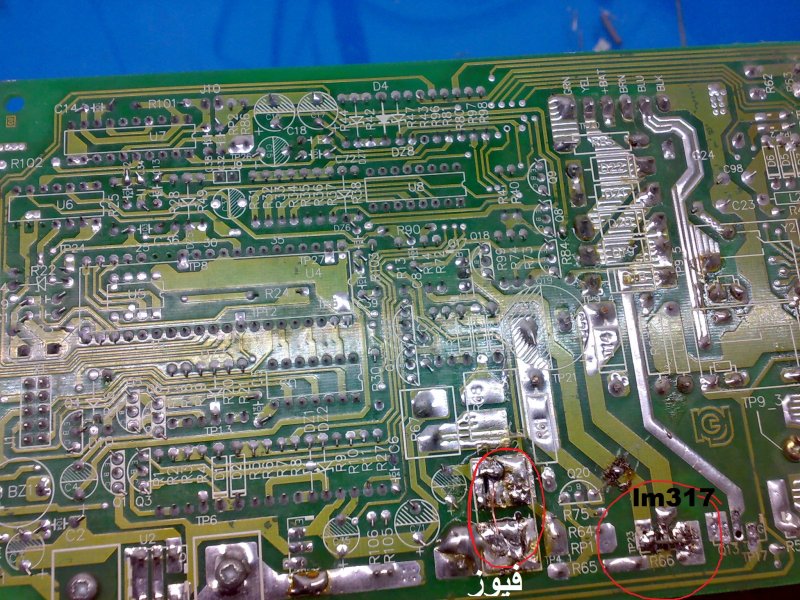

در عکس بالا ناحیه نقطه ی علامتگذاری A که با دایره صورتی مشخص کردم فیبر قطع است
آیا فیوز سوکت نداشت همینطوری یک تکه سیم لحیم شده بود
لحیمکاری نشان میده که هویه ات وات پایین و خراب است لذا لحیم کاری ناجور است پایه ها اتصالی خواهند داشت
فقط گفتی که دو ترانزیستور ماسفت را تعویض کردی ولی عکست نشان میدهد که رگولاتور LM317 هم تعویض کردی
و ....

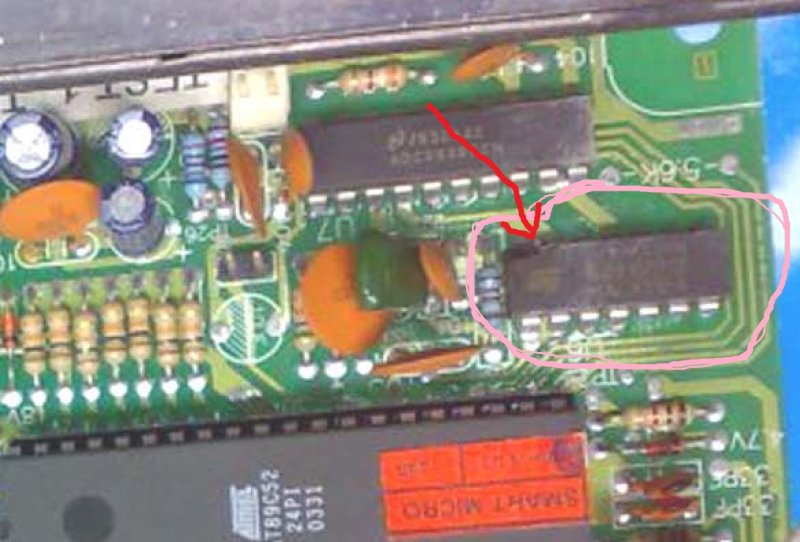

در عکس زیر که آی سی را با دایره صورتی و ناحیه ترک خورده و تکه پریده و جدا شده که جای آن خالی بوده و آنرا با فلش قرمز مشخص کردم اگر عکست واضح باشد آنهم سوخته است لذا با توجه به پست قبلی تمام قطعات مسیر باید چک شود حداقل باید یک ربع فیبر را از زیر و رو تمام قطعات را بررسی کنی و ... تا به عیوب برسی
با سلام
قسمت a را به علت قعطی مدار لحیم کرده بودم .این یو پی اس دستکاری شده تحویل گرفتم . رگولاتور را محض احتیاط تعویض کردم . اما در رابطه با آی سی سالمه و ترک نخورده است اون قسمت چسب ریخته شده بود. فیوز رو هم خودم سیم زدم تا ببینم مدار کار میکنه یا نه . فقط یک سوال من چون نقشه مدار رو ندارم نمیدونمماسفت ها همین شماره است یا نه من این ماسفت ها رو با توجه به ماسفت های کناری کار گذاشتم.
با تشکر
با سلام

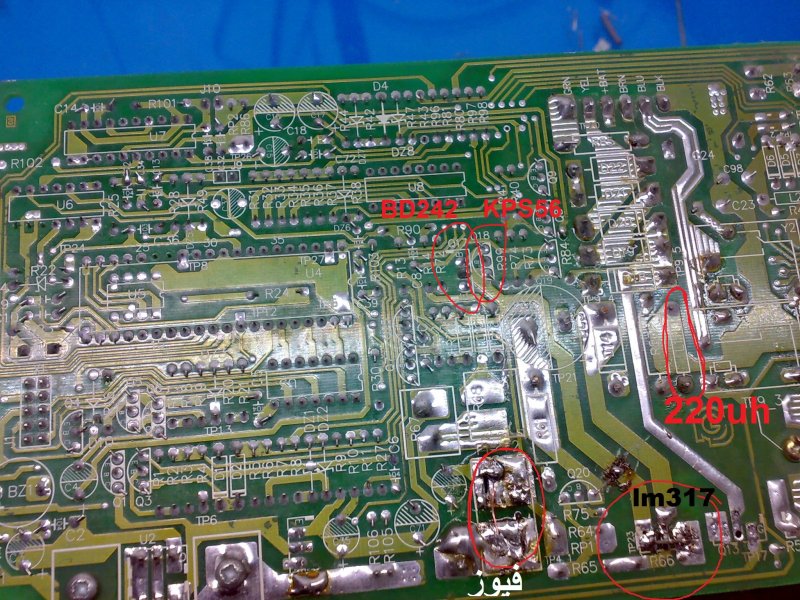

تو مسیر LM317دوعدد ترانزیستور سوخته بود که مشابه انداختم و یک عدد سلف نیز سوخته بود که اونو هم مشابه انداختم
زیاد فرق نکر ولتاژ شده 280 ولت
با تشکر
