مدار سنجش دما در s11 :

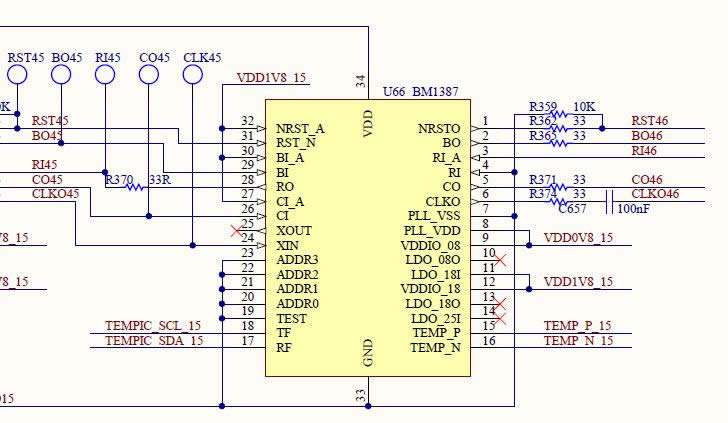

دو گروه سنسور دما وجود دارد، یکی از سنسور دما U5 و چیپ U39 و دیگری از U7 و چیپ U66 تشکیل شده است. اصل هر گروه سنسور دما: این گروه سنسور دما داخلی (پین پانزدهم و شانزدهم BM1387) و سنسور دما است، این دو پارامتر سنجش دما جمع آوری شده و در نهایت از پایه های 17 و 18 BM1387 عبور کرده و به حالت اول باز می گردند.
دو گروه سنسور دما وجود دارد، یکی از سنسور دما U5 و چیپ U39 و دیگری از U7 و چیپ U66 تشکیل شده است. اصل هر گروه سنسور دما: این گروه سنسور دما داخلی (پین پانزدهم و شانزدهم BM1387) و سنسور دما است، این دو پارامتر سنجش دما جمع آوری شده و در نهایت از پایه های 17 و 18 BM1387 عبور کرده و به حالت اول باز می گردند.
