عملکرد و تحلیل مدار نهایی
و روش کاستن و افزودن ولتاژ خروجی

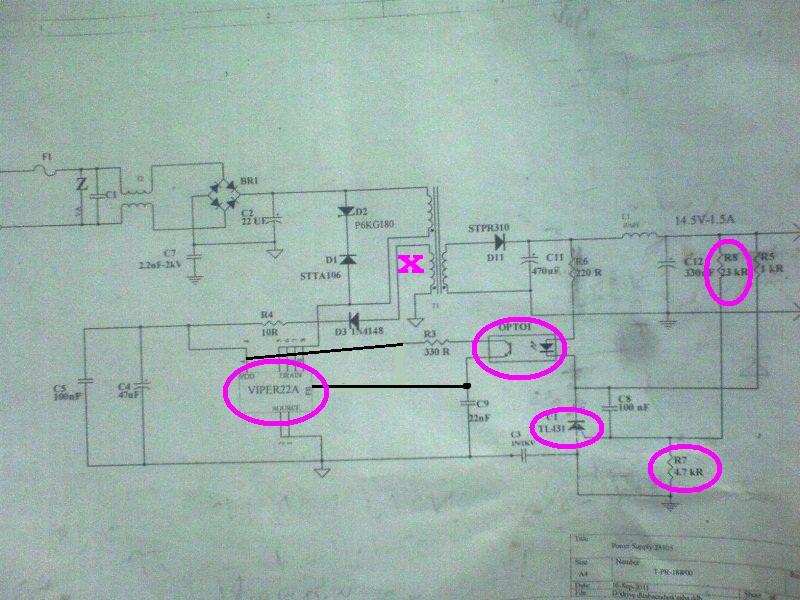

مشاهده فایلپیوست 95770
نقشه بالا دقیقا معادل نقشه زیر است
فقط بخاطر داشته باشید که آی سی این مدار و همچنین 431 بصورت معگوس عمل میکنه و ببینید تحلیل بسیار ساده ای داره
یعنی فقط کافیه بدونید :
اگر ولتاژ
ورودی یا رفرنس 431
کم بشه ، ولتاژ
خروجی یا کاتد آن
زیاد میشه (و بالعکس )
و اگه
ولتاژ پایه FB آی سی این نقشه هم
کم بشه ولتاژ
خروجی ترانس
زیاد میشه (و بالعکس )

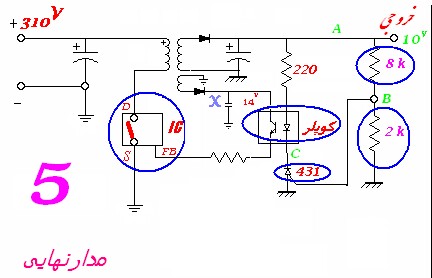

حالا با این فرض که ولتاژ خروجی (نقطه A) یرای 10 ولت طراحی شده
مشاهده فایلپیوست 156326
اگه ولتاژ خروجی یا
نقطه A زیاد تر از 10 ولت مثلا 11 ولت بشه --- درنتیجه ولتاژ
B زیاد ---- ولتاژ
C کم ---
کوپلر روشن تر ---- ولتاژ
FB زیاد ---- بنابرین
به آی سی دستور میده ولتاژ خروجی ترانس کمتر بشه
و اگه ولتاژ خروجی یا نقطه
A کمتر از 10 ولت مثلا 9 ولت بشه --- درنتیجه ولتاژ
B کم ---- ولتاژ
C زیاد ---
کوپلر خاموش تر ---- ولتاژ
FB کم ---- بنابرین
به آی سی دستور میده ولتاژ خروجی ترانس زیادتر بشه.
اگر دلیل کم و زیاد شدن نقاط A,B,C, FB را متوجه نشدید بفرمایید تا تشریح کنم
با فراگیری تحلیل فوق بسادگی میتوانیم ولتاژ خروجی را با تغییر ساده ای بدلخواه خود تنظیم و تعریف کنیم که مثلا ولتاژ خروجی همیشه 5 ولت یا 20 ولت و هر ولتاژ دلخواه دیگری بشه
سوال :
اگر بخواهیم ولتاژ خروجی را برای همیشه کم کنیم
و بعنوان مثال ، بخواهیم خروجی بجای 10 ولت همیشه 6 ولت بده باید چکار کنیم
این راهکار دربسیاری از موارد جهت افزایش طول عمر دستگاهها قابل استفاده است
سپاس
