مشکل: Elitebook 8460p شارژ نشدن باطري

[iran.repare]

با سلام و خسته نباشيد خدم همكاران گرامي

يه لپ تاپ اروپايي اوردن واسم مدل Elitebook 8460p
مشكل دستگاه نشناختن باطري بود

با توجه به تجربيات همكاران و كار هايي كه خودم انجام دادم نهايتا لپ تاپ باطري رو الان ميشناسه ولي شارژ نميكنه

كار هايي كه انجام دادم
1-تعويض اي سي شارژ (مشكل پابرجا موند)
2-پروگرام كردن بايوس (مشكل پابرجا موند)
3-يه قسمت اتصالي بود كه ديود رو عوض كردم (باطري رو شناخت)
4-تعويض باطري(مشكل پابرجا)
5-تعويض شارژر(مشكل پابرجا)
با اين كار ها نتيجه اي كه حاصل شد فقط باطري رو شناخت ولي شارژ نميكنه

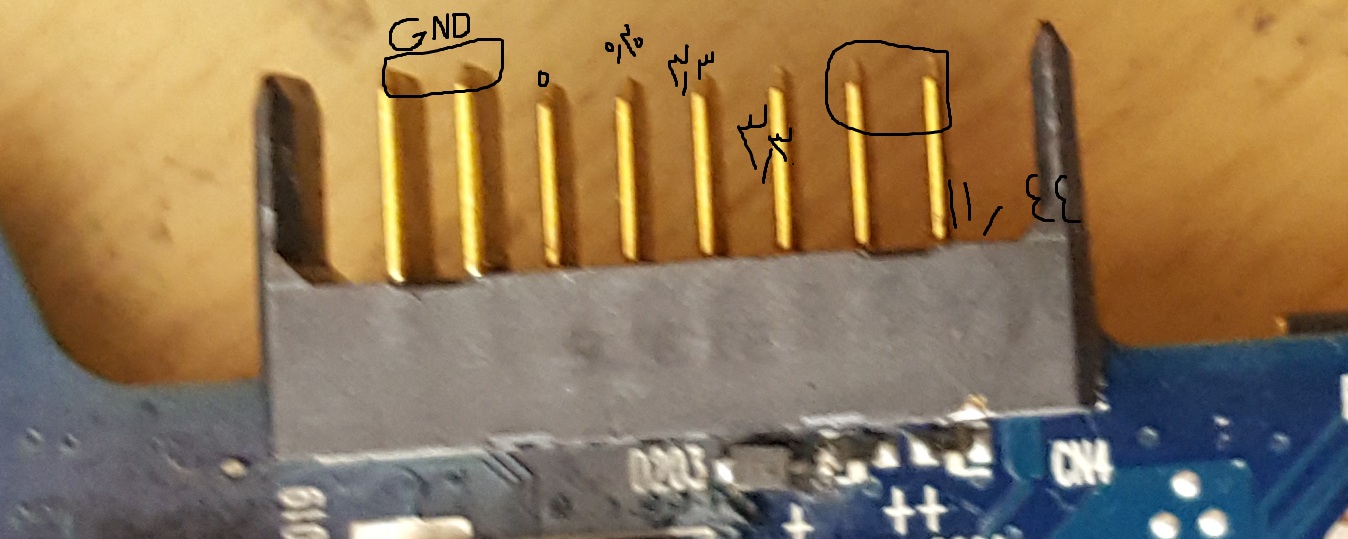

عكس از برد كه مشاهده ميكنيد ولتاژ كاري دستگاه رو مشخص كردم

اين ولتاژ زماني هستش كه باطري روي دستگاه هستش و شارژر به دستگاه متصله


[url]https://www.irantk.ir/attachment.php?attachmentid=142443&stc=1&d=1491390376
[/URL]

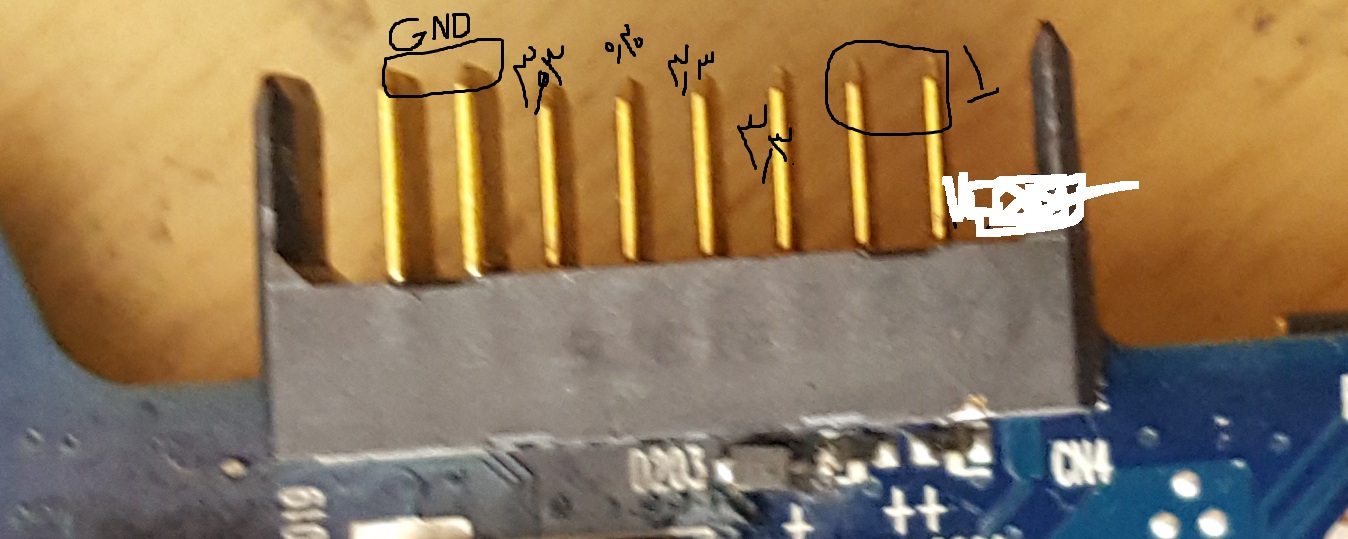

و اين عكس زماني كه باطري رو دستگاه نيست و شارژر وصله

[url]https://www.irantk.ir/attachment.php?attachmentid=142444&stc=1&d=1491390726
[/URL]



[hoseyn1258]

با سلام و خسته نباشيد خدم همكاران گرامي

يه لپ تاپ اروپايي اوردن واسم مدل Elitebook 8460p
مشكل دستگاه نشناختن باطري بود

با توجه به تجربيات همكاران و كار هايي كه خودم انجام دادم نهايتا لپ تاپ باطري رو الان ميشناسه ولي شارژ نميكنه

كار هايي كه انجام دادم
1-تعويض اي سي شارژ (مشكل پابرجا موند)
2-پروگرام كردن بايوس (مشكل پابرجا موند)
3-يه قسمت اتصالي بود كه ديود رو عوض كردم (باطري رو شناخت)
4-تعويض باطري(مشكل پابرجا)
5-تعويض شارژر(مشكل پابرجا)
با اين كار ها نتيجه اي كه حاصل شد فقط باطري رو شناخت ولي شارژ نميكنه

عكس از برد كه مشاهده ميكنيد ولتاژ كاري دستگاه رو مشخص كردم

اين ولتاژ زماني هستش كه باطري روي دستگاه هستش و شارژر به دستگاه متصله


https://www.irantk.ir/attachment.php?attachmentid=142443&stc=1&d=1491390376




و اين عكس زماني كه باطري رو دستگاه نيست و شارژر وصله

https://www.irantk.ir/attachment.php?attachmentid=142444&stc=1&d=1491390726

سلام دوست گرامی

اولا عکس اول مربوط به چه زمانی است؟ ایا ولتاژها در عکس اول مربوط به زمانی است که باتری نصب است ؟

اگر این چنین است

با توجه به توضیحات مفصل که ارائه دادید و سپاسگذارم بابت این توضیحات

مشکل شما از I/O هست

با تعویض ای او مشکل رفع خواهد شد

موفق باشید



[iran.repare]

سلام دوست گرامی

اولا عکس اول مربوط به چه زمانی است؟ ایا ولتاژها در عکس اول مربوط به زمانی است که باتری نصب است ؟

اگر این چنین است

با توجه به توضیحات مفصل که ارائه دادید و سپاسگذارم بابت این توضیحات

مشکل شما از I/O هست

با تعویض ای او مشکل رفع خواهد شد

موفق باشید

سلام
بله عكس اول مربوط به زماني هستش كه باطري رو دستگاه هستش و شارژر هم متصل هست.(اگر شارژر متصل نباشه هم همين ولتاژ هاي عكس اول رو داريم)

I/O رو ندارم بايد تهيه كنم و عوض كنم .
نتيجه رو اعلام ميكنم



[iran.repare]

سلام دوست گرامی

اولا عکس اول مربوط به چه زمانی است؟ ایا ولتاژها در عکس اول مربوط به زمانی است که باتری نصب است ؟

اگر این چنین است

با توجه به توضیحات مفصل که ارائه دادید و سپاسگذارم بابت این توضیحات

مشکل شما از I/O هست

با تعویض ای او مشکل رفع خواهد شد

موفق باشید

متاسفانه مشكل حل نشد با تعويض i/o:apologetic::11722:



[cvxcvx]

سلام خوبی دوست عزیز این مشکل شما ربطی به io bios ... نداره شما از روی شماتیک که برات میزارم تو صفحه 6 میتونی راحت چک کنی و بالای 80% یه مقاومت یا ترانزیستور معیوب داری



[hoseyn1258]

متاسفانه مشكل حل نشد با تعويض i/o:apologetic::11722:

سلام دوست گرامی

با توجه به گزارش کاملی که شما ارئه دادین فرض بنده بر این بود که شما مسیر سیگنالهای smbclk و smbdata از ای او تا ایسی شارژ را دنبال کردین

و این سیگنالها به ایسی شارژ می رسه

در کل اگه این سیگنالها به ایسی شارژ و باتری برسه بنا بر تجربه علت شارژ نشدن 4 عامل داره

باتری - بایوس - ایسی شارژ - ای او

که شما سه مورد اول رو انجام داده بودین

در هر صورت اگر بازم مشکل دارین اول این مسیرها رو چک کنید دوم فتهای شارژ باتری رو چک کنید

موفق باشید



[iran.repare]

ممنون دوستان اعلام نتيجه ميكنم



[sunboys]

بنده هم یک دستگاه 8470p دارم مشکل مشابه دوستمان را دارم



[AMD]

بنده هم یک دستگاه 8470p دارم مشکل مشابه دوستمان را دارم

در تاپیک سایر کاربران سوالتون را مطرح کنید . اخطار میگیرید . تعجب میکنم از سال 2009 عضو هستید ولی هنوز قوانین را رعایت نمی کنید .
