مشکل: ECU SL96 آردی

[Milad Tavana]

سلام خدمت اساتید گرامی
ماشین من آردی83 هستش که سوزنهای 1 و 4 انژکتور چند روزیه که پاشش نداره

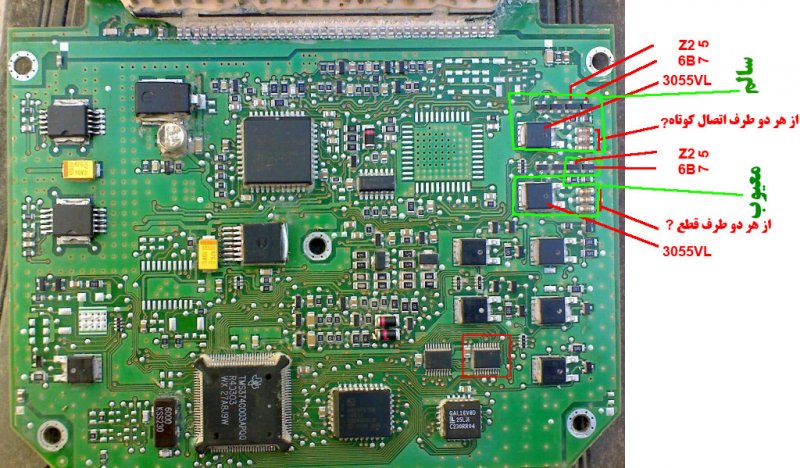

بعد از مطالعه پست های دوستان ، مشخص شد که قطعات زیر معیوب شده
یکی از ماس فت 3055VL
ترانزیستور smd 6B
احتمالا زنر Z2
و سه تا قطعه دیگه که نمی دونم چی هستن(با علامت ؟ مشخص کردم)

ضمنا در یکی از پستها خوندم که عدم پاشش در انژکتورها مربوط به آی سی TLE6220 هستش
ولی احتمالا در این ecu از این آی سی استفاده نشده
می خوام بدونم جایگزین برای قطعات سوخته چیه(البته ماس فت رو تهیه کردم)
ببخشید که پستم شلوغ شد
پیشاپیش از راهنماییتون ممنونم



[reza_476]

باسلام

کدهای 6B و Z2:

[hide]کد 6B ترانزیستور BC817-25 معادلش BC337-25
کد Z2 دیود زنر BZX84-C4V7 (چهار و هفت ولت 0/3 وات ) و یا PDZ3.0B (سه ولت 0/4 وات) و یا BZV49C5V1 (چهار و هفت ولت یک وات)
[/hide]



[reza_476]

باسلام

در عکس زیر شماره فنی این دو آی سی که با رنگ زرد 1 و 2 با خط دورش مشخص کردم بنویس :



[reza_476]

باسلام

آن 3 قطعه که با علامت سوال علامتگذاری کردی خازنهای اس ام دی هستند



[Milad Tavana]

ممنون از پاسخ تون
البته من هم از روی دیتا شیت اینها رو پیدا کرده بودم ولی معادلی رو می خواستم که در بازار راحت پیدا بشه
و اون قطعات با علامت سوال هم نمی تونه خازن SMD باشه
چون اونهایی که سالم بودن رو خارج از مدار چک کردم که از هر دو طرف راه می دادن چیزی حدود 0.8 اهم
اون علامت سوال ها به احتمال خیلی زیاد سه عدد مقاومت 0.33 اهم هستند
با تشکر



[Milad Tavana]

باسلام

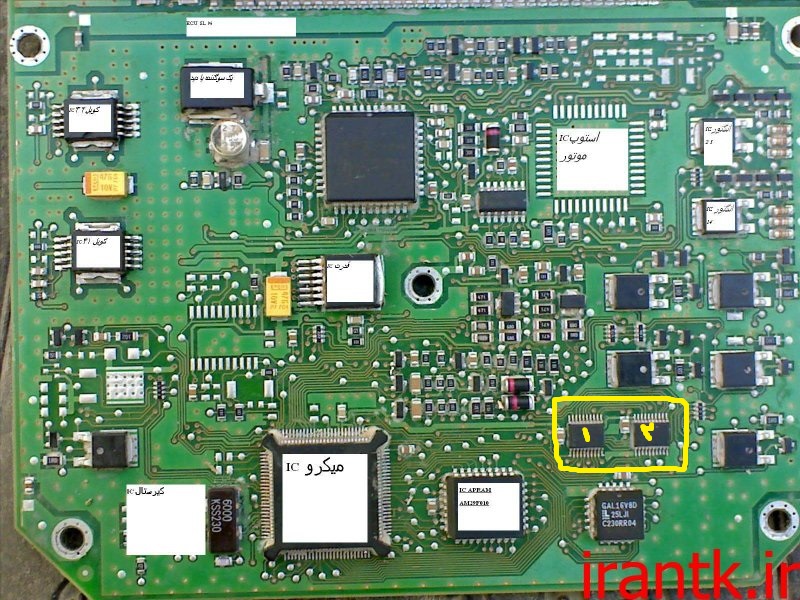

در عکس زیر شماره فنی این دو آی سی که با رنگ زرد 1 و 2 با خط دورش مشخص کردم بنویس :

مشاهده فایل‌پیوست 114087

سلام

شماره 1 HCT244
شماره 2 HT273
با تشکر



[Milad Tavana]

سلام
با تعویض قطعات فوق مشکل کاملا بر طرف شد
6B یک ترانزیستور سویچ هستش که تونستم خودش رو به راحتی پیدا کنم
Z2 یک زنر 5.1 ولت هستش که تونستم اس ام دی اون رو به راحتی پیدا کنم
اون سه قطعه که با علامت ؟ مشخص کردم مقاومت 0.33 اهم هستند که با هم موازیند
3055VL این هم یک ترانزیستور فت هستش که تقریبا اذیتم کرد
چون وقتی عوضش کردم به انژکتورها برق می رسید ولی ماشین خیلی بد کار می کرد
دوباره این ترانزیستور فت رو از فروشگاه امیر آی سی تهیه کردم که با تعویض اون کاملا مشکل ماشین برطرف شد
جالبه خودمم خیلی امید نداشتم که با تعویض مجدد این فت مشکل حل بشه
از مدیران این بخش خواهش می کنم این پست رو از طرح مشکل به حل شده تبدیل کنند
شاید به درد کسی بخوره


با تشکر
