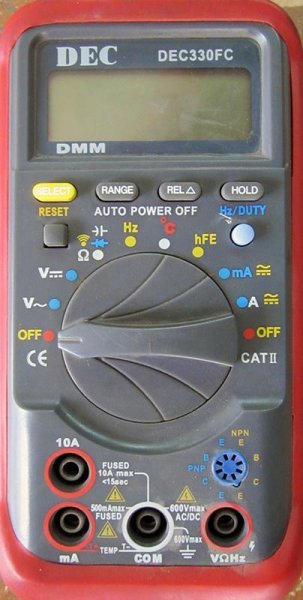

DEC نحوه کارکرد و آشنائی با مولتی متر DEC330FC

[sunboys]

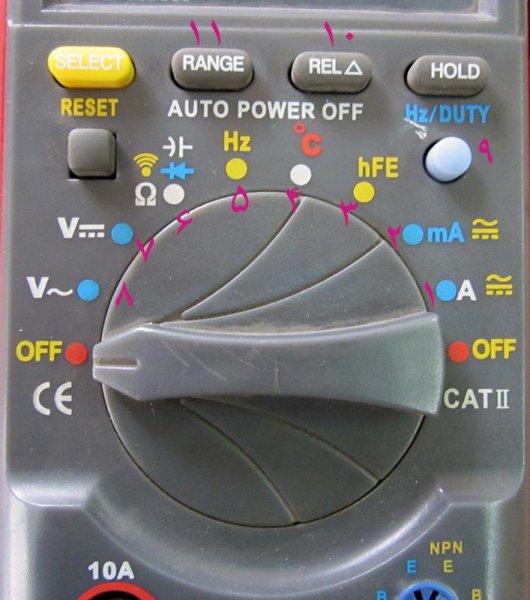

سلام من یک مولتی متر دارم که بیشتر از قسمت تست بوق آن استفاده می کنم لطفا از روی عکس قسمتهای شماره گذاری شده وظیفه و استفاده هر کلید را به صورت مجزا تشریح فرمائید



[NICHICON]

به نام خدا
1-توسط این گزینه میتوانید امپر ولتاژ ac را اندازه بگیرید تا 10 امپر
2-توسط این گزینه میتوانید میلی امپر ولتاژ ac را اندازه بگیرید
3-توسط این گزینه میتوانید بهره تقویت ترانزیستور را اندازه بگیرد و ترانزیستور را توسط سوکت 6 پین پایین تست کنید
4-توسط این گزینه و پراب مخصوص میتوانید گرما را اندازه بگیرید
5-توسط این گزینه میتوانید فرکانس را اندازه بگیرید که تو دفترچه نوشته تا چه رنجی رو میتونه اندازه بگیره
6-تست دیود-اهم-خازن سنج-بیزر- که توسط کلید 11 گزینه ها تعغیر میکنند
7-اندازه گیری ولتاژ dc
8-اندازه گیری ولتاژ ac



[sunboys]

ممنون از راهنمائیتون



[saroveh]

به نام خدا
1-توسط این گزینه میتوانید امپر ولتاژ ac را اندازه بگیرید تا 10 امپر
2-توسط این گزینه میتوانید میلی امپر ولتاژ ac را اندازه بگیرید
3-توسط این گزینه میتوانید بهره تقویت ترانزیستور را اندازه بگیرد و ترانزیستور را توسط سوکت 6 پین پایین تست کنید
4-توسط این گزینه و پراب مخصوص میتوانید گرما را اندازه بگیرید
5-توسط این گزینه میتوانید فرکانس را اندازه بگیرید که تو دفترچه نوشته تا چه رنجی رو میتونه اندازه بگیره
6-تست دیود-اهم-خازن سنج-بیزر- که توسط کلید 11 گزینه ها تعغیر میکنند
7-اندازه گیری ولتاژ dc
8-اندازه گیری ولتاژ ac

شماره 9و10 برای چه کاری هست



[sovietiran]

درود
تکمیل نکات اقای نیچیکان:

در حالت امپر و میلی امپر میتواند جریان مستقیم را نیز اندازه بگیرد.
البته در این مولتی متر برای امپر و میلی امپر فیشهای مجزا وجود دارد.

دکمه 9 روی حالت فرکانس و تبعا در حالت ولتاژ و جریان متناوب کاربرد دارد.
هر ولتاژ متناوب دارای فرکانس و نیز داتی سیکل یا همان نسبت روشنی به خاموشی سیگنال میباشد.
روی حالات فرکانس-ولتا و جریان متناوب با زدن این دکمه میتوانید بسامد و داتی سیکل را ببینید.


در مورد دکمه 10:
این دکمه تفاضل دو مقدار را نشان میدهد.
ابتدا یک ولتاژ یا هر کمیت را اندازه گیری کنید و دکمه 10 را بزنید تا مقدار روی دیسپلی ثبت شود.
سپس مقدار دیگری را اندازه گیری کنید . عددی که میبینید اختلاف دو عدد است.

در مورد دماسنج: این دستگاه یک سنسور داخلی دارد که دمای محیط را نشان میدهد و یک سنسور کنستانتان که دمای محل سنسور را نشان میدهد و برای دماهای بالای 100 درجه تا 1200 دقت دارد.

بدرود



[reza_476]

با سلام دکمه های 1و2 علاوه بر اندازه گیری جریان AC، جریان DC را نیز اندازه گیری میکند البته با دگمه 11 انتخاب میشود.



[reza_476]

نوشته اصلی توسط sunboys

​

سلام من یک مولتی متر دارم که بیشتر از قسمت تست بوق آن استفاده می کنم لطفا از روی عکس قسمتهای شماره گذاری شده وظیفه و استفاده هر کلید را به صورت مجزا تشریح فرمائید

​

با سلام البته اگر مانوئل انگلیسی آنرا اسکن کرده و قرار میدادی، توسط دوستان بهتر تشریح میشد.



[Zirnevis]

دوستان من این مولتی متر رو دارم مقادیر زیر 1 اهم رو همه رو 1 نشون میده مثلا 0.22 اهم رو 0.9 یا 1 نشون میده می خواستم ببینم مال شما هم همینطوره راهی هست که این مشکل برطرف بشه ؟



[reza_476]

با سلام
1- آیا فقط مشکل اینست؟
2- احتمالا کالیبراسیون آن بهم خورده است.
3- ممکن است پتانسیومتر مخصوصی برای این کار داشته باشد و بشود تنظیم کرد.



[Zirnevis]

بله دوست عزیز فقط همین مشکل را دارد . منم همین فکر رو می کنم ولی چون نقشه ای چیزی ازش ندارم م یترسم دستکاری بشه و خراب تر از قبل
