سوال: یکسره شدن مدار کنترل سرعت

[Fixsrop]

سلام وقت بخیر یه نمونه بورد کنترل جارو برقی صنام هست که قطع بود ترایاک رو عوض کردم روشن شد ولی با آخرین قدرت کار میکنه پتانسیومتر کشویی ۵۰۰ کیلو داشت تمیز کردم تست کردم ولی بازم مشکل پابرجاس ممنون میشم راهنمایی کنید
تست ولتاژ گرفتم به آیسی ولتاژ تغذیه نمیرسه

دوتا سیم وصله به یه سوکت p کنار اپتوکوپلر مشتری یا تعمیرکار قبلی کَنده از جاش نمیدونم چی بوده ممنون میشم راهنماییم کنید.



[lbtab]

سلام
توی بعضی جاروها در قسمت اتصال خرطومی به روی بدنه یک پلاتین داره و زمانی که خرطومی به جارو وصل نباشه از روشن شدن جارو جلوگیری میکنه
با بررسی قسمت اتصال خرطومی متوجه میشید که این مکانیزم رو داره یانه



[Fixsrop]

سلام
توی بعضی جاروها در قسمت اتصال خرطومی به روی بدنه یک پلاتین داره و زمانی که خرطومی به جارو وصل نباشه از روشن شدن جارو جلوگیری میکنه
با بررسی قسمت اتصال خرطومی متوجه میشید که این مکانیزم رو داره یانه

سلام وقتتون بخیر پلاتین یا قسمتی که به خرطوم وصل میشه روی این مدل نبود فقط یه میکرو سویچه که اگر ورودی بسته باشه کلا برق به مدار نمیره.
مدار ما برق میاد ولی تنظیم نمیشه



[faahm]

شما پتانسیومتر رو جدا تست کن ببین اصلا سالمه ؟ یه پتانسیومتر مشابه ولومی بذار ببین خروجیت تغییر میکنه یا نه



[mamalghobadi]

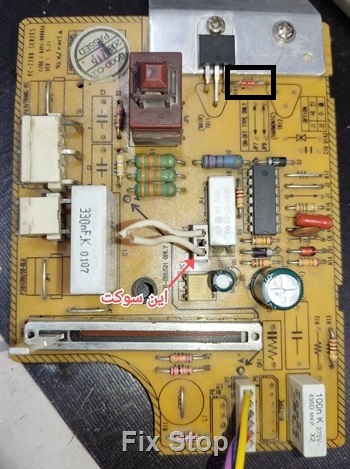

سلام روی این برد مشخصه چیزی که میخایید



[mamalghobadi]

سلام وقت بخیر یه نمونه بورد کنترل جارو برقی صنام هست که قطع بود ترایاک رو عوض کردم روشن شد ولی با آخرین قدرت کار میکنه پتانسیومتر کشویی ۵۰۰ کیلو داشت تمیز کردم تست کردم ولی بازم مشکل پابرجاس ممنون میشم راهنمایی کنید
تست ولتاژ گرفتم به آیسی ولتاژ تغذیه نمیرسه

دوتا سیم وصله به یه سوکت p کنار اپتوکوپلر مشتری یا تعمیرکار قبلی کَنده از جاش نمیدونم چی بوده ممنون میشم راهنماییم کنید.

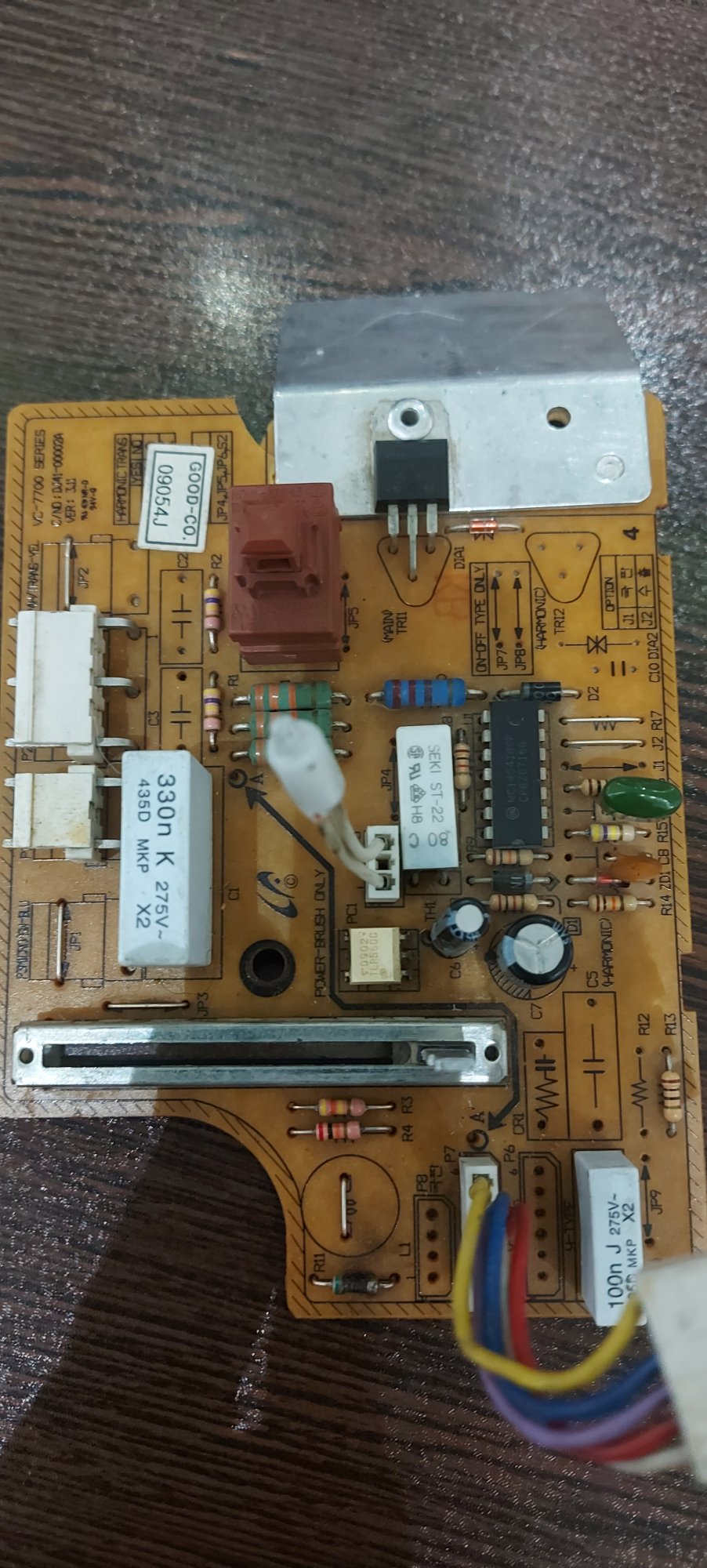

اگر امکانش هست لطفا عکس برد میفرستید



[Samooel1980]

دیاک کنار ترایاک رو هم تعویض کنید
