مشکل: گیر کردن روی ارم بایوس مادربرد GIGABYTE GA-G41M-ES2L

[Mr.Zamani]

سلام و درود

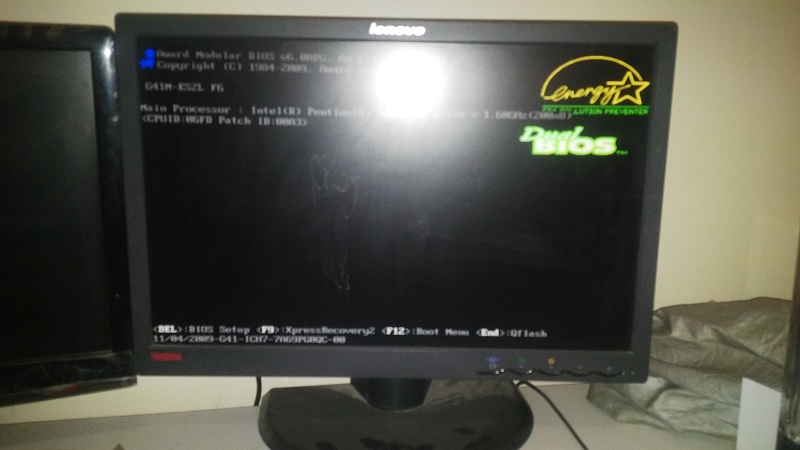

مین برد GGABYTE GA-G41M-ES2L که روی آرم باسو هنگ میکنه و هیچ کلیدی کار نمیکنه
کارهی انجام شده :
بایوس به نسخه ی اولیه First Realase برگردونم مشکل حل نشد
هیچ گونه خازن شیمیایی از لحاظ فیزیکی مشکل ندارد

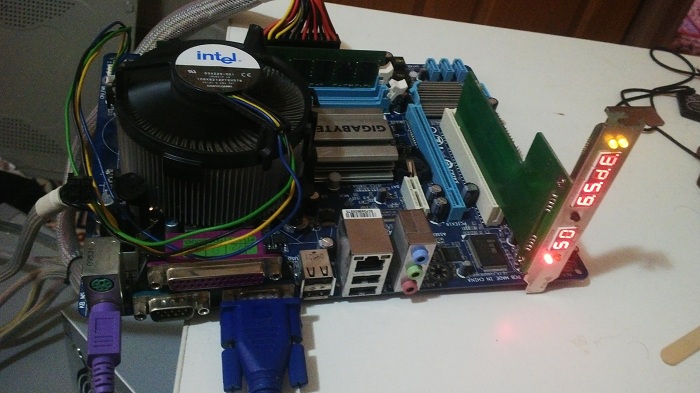

سوم سگمنت بایوس بر روی دیباگر موقعی که تصویر میاد روی 50 میمونه
با رم و پاور و سی پی یو دیگه هم همین مشکل برقرار است
پیشاپیش متشکرم ...
عکس ها ضمیمه شد ....



[غفور]

دوست عزیز تو مادربرد های ایسوس اکثرا مشکل از آی سی های لن و کدک مشاهده شده ولی با توجه به مادربردتون و کد دیباگرتون به احتمال خیلی زیاد ایراد از چیپ جنوبیتون میباشد .
شما ابتدا هیت سینک رو چیپ را بردارید و با فشار روشن کنین ببینید کد دیباگر تغییری میکنه یا نه ؟نشد یه هیت 3 دقیقه ای (دو دقیقه از زیر و 1 دقیقه هم از روی چیپ)هیت بگیر ببینید تغییری ایجاد میشه یا نه؟



[Mr.Zamani]

دوست عزیز تو مادربرد های ایسوس اکثرا مشکل از آی سی های لن و کدک مشاهده شده ولی با توجه به مادربردتون و کد دیباگرتون به احتمال خیلی زیاد ایراد از چیپ جنوبیتون میباشد .
شما ابتدا هیت سینک رو چیپ را بردارید و با فشار روشن کنین ببینید کد دیباگر تغییری میکنه یا نه ؟نشد یه هیت 3 دقیقه ای (دو دقیقه از زیر و 1 دقیقه هم از روی چیپ)هیت بگیر ببینید تغییری ایجاد میشه یا نه؟

مادربرد گیگابایت خودمم به چیپ جنوبی شک دارم ببرم زیر BGA ؟؟؟



[AMD]

قبلش چک کنید چیپ Lan زیاد داغ میکند یا نه ؟
کابل lan میزنید . چراغ پورت lan روشن میشه ؟



[Mr.Zamani]

قبلش چک کنید چیپ Lan زیاد داغ میکند یا نه ؟
کابل lan میزنید . چراغ پورت lan روشن میشه ؟

چک میکنم و اعلام نتیجه میکنم ...



[cybernova]

دوست خوبم
ابتدا زیر پل ها رو با تینر کاملا تمیز کرده و پس از خشک شدن کامل تست کنید ،مادربرد مخصوصا اسلات های رم و گرافیک رو هم شستشو داده و تمیز کنید .در صورت باقی بودن مشکل ،نسبت به ریسولد پل اقدام کنید .ولتاژ قسمتهای مختلف رو هم اعلام کنید .
موفق باشید .



[Mr.Zamani]

دوست خوبم
ابتدا زیر پل ها رو با تینر کاملا تمیز کرده و پس از خشک شدن کامل تست کنید ،مادربرد مخصوصا اسلات های رم و گرافیک رو هم شستشو داده و تمیز کنید .در صورت باقی بودن مشکل ،نسبت به ریسولد پل اقدام کنید .ولتاژ قسمتهای مختلف رو هم اعلام کنید .
موفق باشید .

پل جنوبی رو ریسولد کردم مشکل همچنان باقی هست ...



[mosaffa]

پرت های یو اس بی رو بابت اتصال چک کنید.احتمال خرابی I/O هم هست.



[Mr.Zamani]

پرت های یو اس بی رو بابت اتصال چک کنید.احتمال خرابی I/O هم هست.

هیچ گونه اتصالی VCC ، Data و گرند پایه های USB وجود ندارد و با اعمال فشار هم تغییر کدی ایجاد نمیشه فشار بر روی چیپ جنوبی و شمالی ...!



[majid_kh_s]

با سلام
مشكل از قسمت رم مي باشد
