با سلام به اساتید
من یک سمند 93 مالتی پلکس بوش 7.4.9 سازه پویش دارم
به تازگی یک gps تهیه کردم
Gps فاقد پورتی برای اتصال به سیستم دزدگیره، فقط یک شاسی sos داره که هر موقع فشار بدید شروع به زنگ زدن میکنه
میخوام این دکمه sos به دزدگیر فابریک ماشین متصل کنم تا وقتی یکی از دربها باز شد و آژیر دزدگیر فعال شد شروع به زنگ زدن کنه
حالا اگه این sos به یکی از شاسی های لادری وصل کنم با هر بار باز یا بسته کردن دربها زنگ میزنه

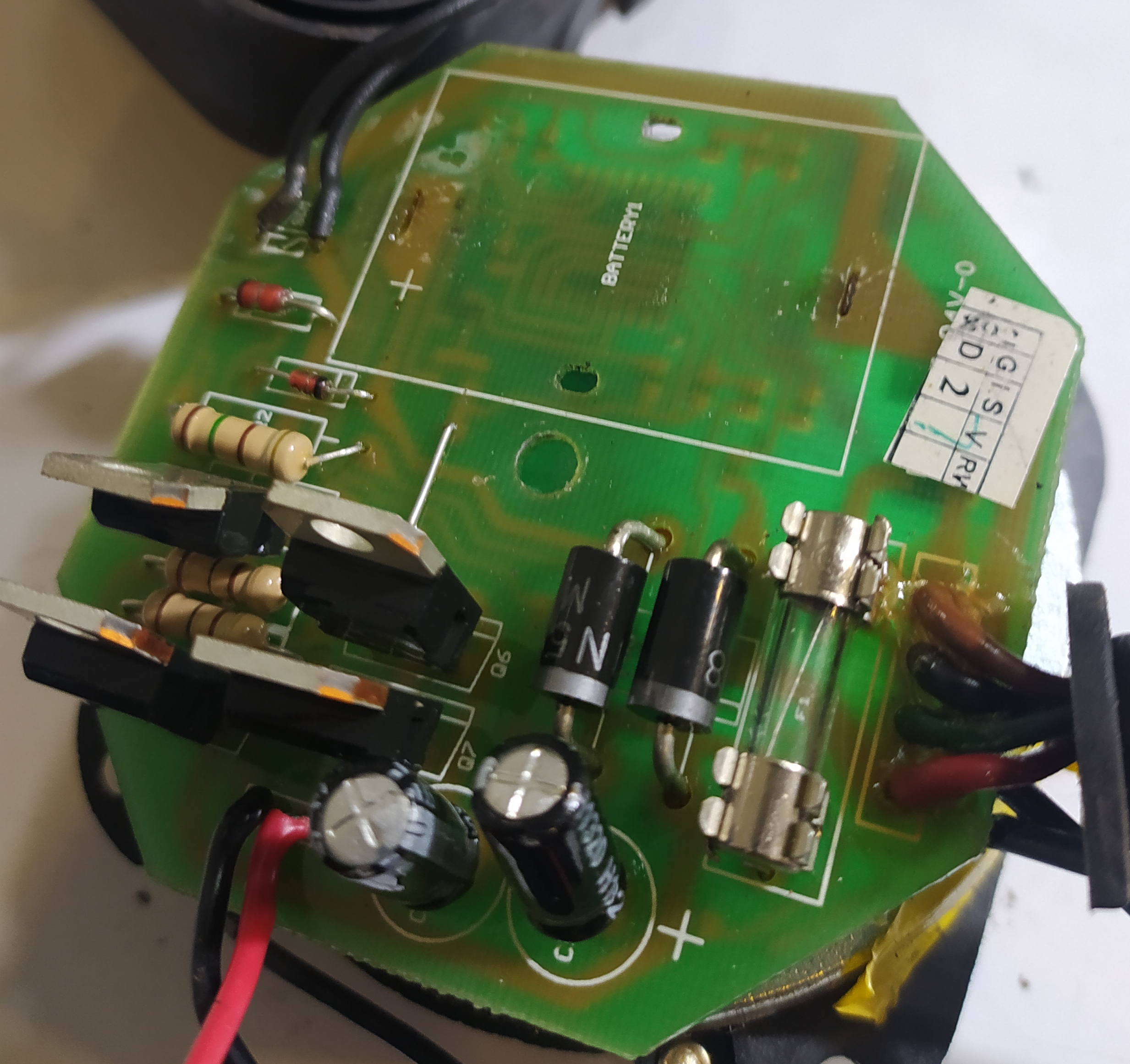

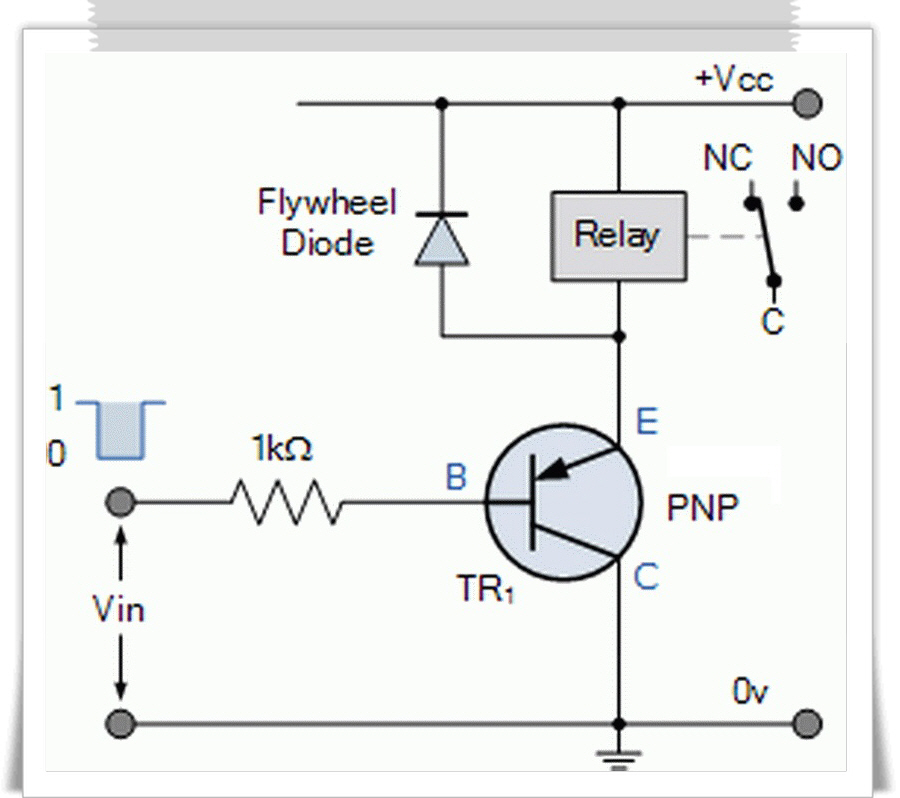

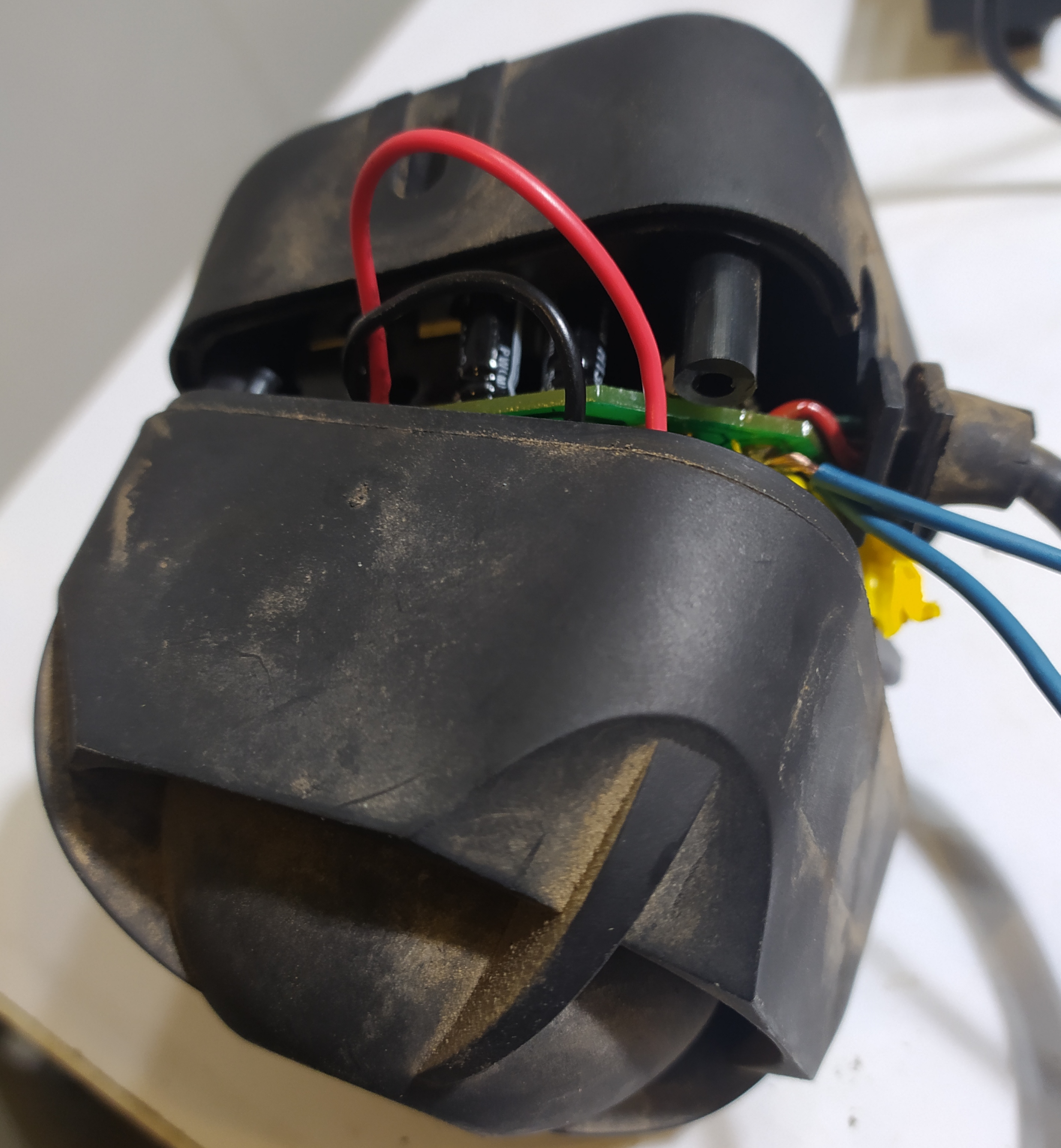

میخوام از آژیر فابریک ی خروجی بگیرم و بدم به رله تا هر وقت آژیر فعال شد رله شاسی بزنه
+12 و -12 همیشه وجود دارن

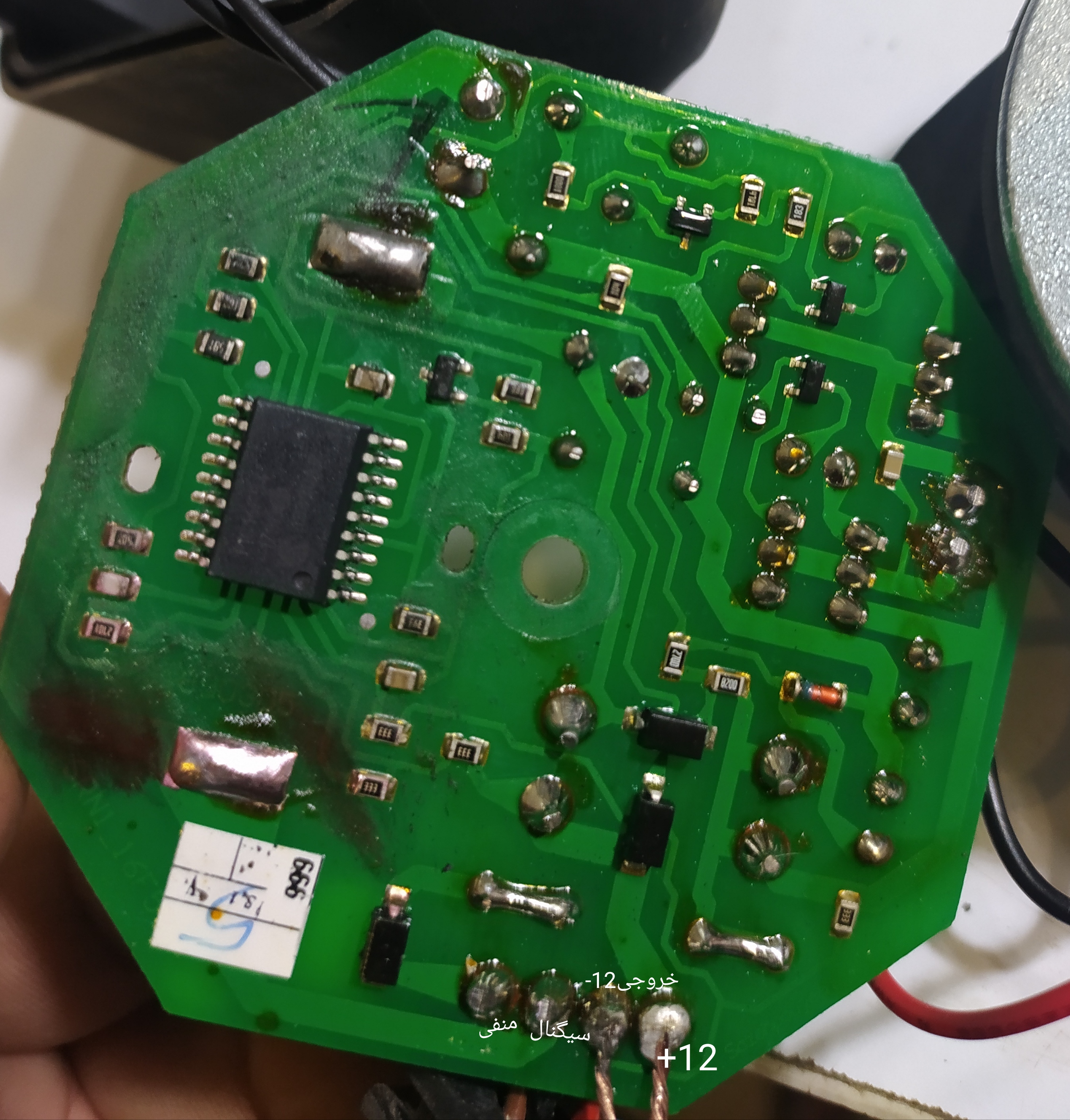

فقط خروجی -12 وقتی آژیر نمیزنه 6 ولته وقتی آژیر میزنه 12 ولت که اونم حتی وقتی ی لامپ led بهش وصل میکنم دیگه آژیر قطع میشه
این خروجی به پایه RB2 آی سی pic16f54 متصله
سوال:
از همین آژیر یا قسمت دیگه ای در مالتی پلکس وجود داره که وقتی سیستم آژیر فعال میشه پالس، ولتاژ یا کنتاکت رله ای فعال بشه و من بتونم خروجی بگیرم؟
لطفا راهنمایی کنید
با تشکر
من یک سمند 93 مالتی پلکس بوش 7.4.9 سازه پویش دارم
به تازگی یک gps تهیه کردم
Gps فاقد پورتی برای اتصال به سیستم دزدگیره، فقط یک شاسی sos داره که هر موقع فشار بدید شروع به زنگ زدن میکنه
میخوام این دکمه sos به دزدگیر فابریک ماشین متصل کنم تا وقتی یکی از دربها باز شد و آژیر دزدگیر فعال شد شروع به زنگ زدن کنه
حالا اگه این sos به یکی از شاسی های لادری وصل کنم با هر بار باز یا بسته کردن دربها زنگ میزنه
میخوام از آژیر فابریک ی خروجی بگیرم و بدم به رله تا هر وقت آژیر فعال شد رله شاسی بزنه
+12 و -12 همیشه وجود دارن
فقط خروجی -12 وقتی آژیر نمیزنه 6 ولته وقتی آژیر میزنه 12 ولت که اونم حتی وقتی ی لامپ led بهش وصل میکنم دیگه آژیر قطع میشه
این خروجی به پایه RB2 آی سی pic16f54 متصله
سوال:
از همین آژیر یا قسمت دیگه ای در مالتی پلکس وجود داره که وقتی سیستم آژیر فعال میشه پالس، ولتاژ یا کنتاکت رله ای فعال بشه و من بتونم خروجی بگیرم؟
لطفا راهنمایی کنید
با تشکر
