مشکل: کنده شدن یکی از پایه های ایسی مادربورد 945pl-s3

[ahwaz 91]

با سلام

تعمیرکارقبلی ایسی 20 پایه پشت خروجی های ps2 موس و کیبورد رو دراورده و پایه سوم رو ازجاش کنده و حالا ایسی زدم فت تغذیه cpu میسوزونه و دستگاه استارت نمیخوره (چون پایه سوم ازجاش کنده شده )

واسه جامپر لطفا مسیر پایه سوم ایسی به محل جامپر را درصورت امکان طبق عکس راهنمایی کنید

باتشکر



[ahwaz 91]

نقشه اين مدل مادربورد رو نتونستم پيدا كنم ميخوام سيم كشي كنم اساتيد خواهشمندم راهنمايي بفرماييد و درصورت صلاح بگوييد كه مادربورد تعمير نمي شود . . . . . .



[cybernova]

شماره آی سی مورد نظر شما GD75232 هست دوست عزیز؟رو دو تا برد دیگه چک کردم پایه دوم ،سوم و چهارم هر کدوم وصل می شه به یکی از پایه های یه خازن.منظورم وصل بودن 3 تا پایه به هم نیست.شما تمرکزت رو CN1 یا BCN2 یا BCN1 باشه.بهرحال مسیر یکی از پایه های 2 و 4 رو پیدا کنی،سومی هم مشخص می شه .موفق باشی



[ahwaz 91]

سلام

BCN2 یا BCN1 و بقیه قسمتها رو روی یه مادربورد دیگه هم چک کردم پایه کنده شده وصل نمیشه اگه امکان داره طبق عکس نشون بدید ؟؟

باتشکر



[ahwaz 91]

اساتید راهنمایی لتفا



[ahwaz 91]

مشکل ما بی جواب ماند



[bosaeidi]

رد: پاسخ : کنده شدن یکی از پایه های ایسی مادربورد 945pl-s3

مشکل ما بی جواب ماند

دوست عزیز آی سی شما با شماره که دادید مریوط به port rs232 میباشد و در صورت اتصالی نداشتن موجب سویچ نشدن مادریرد نمیشود
شما ولتاژ پایه فرانت پنل را گرفته و اعلام فرمایید



[SkyCity]

با سلام

تعمیرکارقبلی ایسی 20 پایه پشت خروجی های ps2 موس و کیبورد رو دراورده و پایه سوم رو ازجاش کنده و حالا ایسی زدم فت تغذیه cpu میسوزونه و دستگاه استارت نمیخوره (چون پایه سوم ازجاش کنده شده )

واسه جامپر لطفا مسیر پایه سوم ایسی به محل جامپر را درصورت امکان طبق عکس راهنمایی کنید

باتشکر

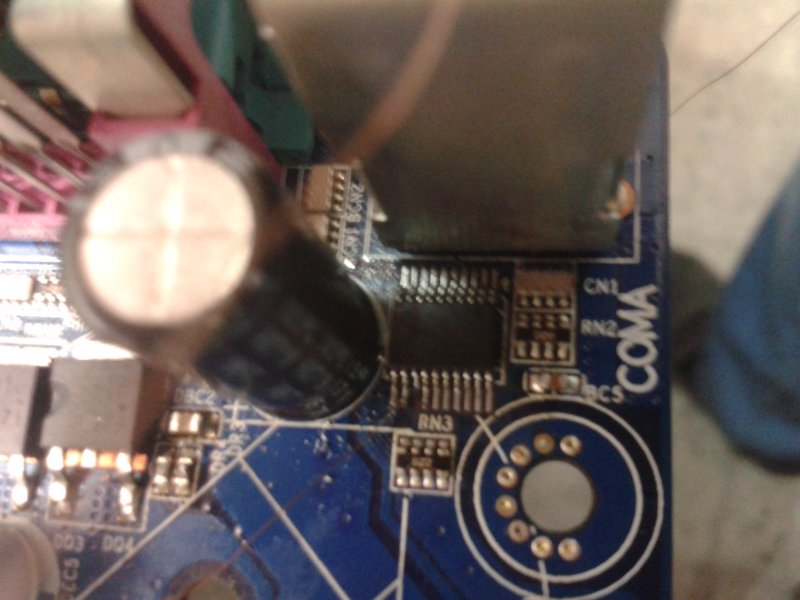

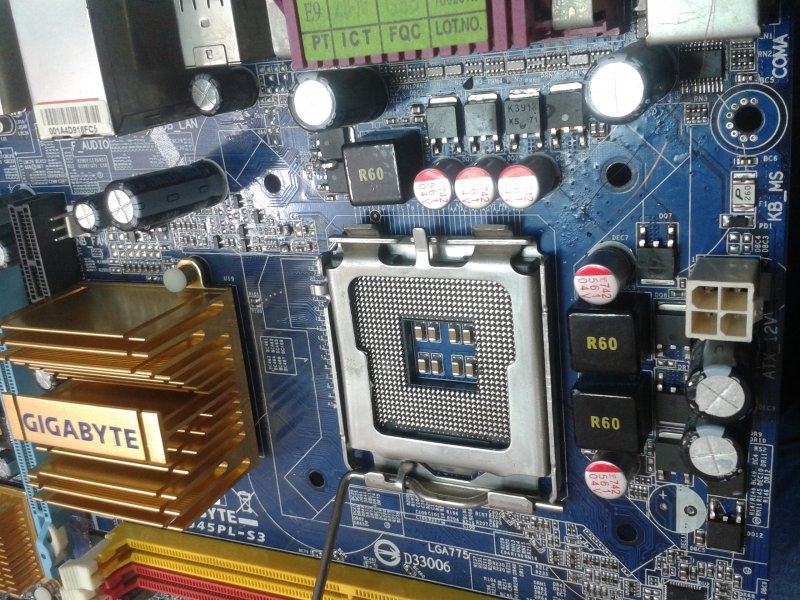

مشاهده فایل‌پیوست 89518مشاهده فایل‌پیوست 89520

درود
بعید میدانم مشکل سوئیچ از آن آیسی که میفرمائید باشد !
شاید عدم تصویر را در پی داشته باشد اما عدم سوئیچ را خیر !
شما دیتاشیت آیسی فوق را مرور کنید و ببینید وظیفه اش چیست
ولتاژ F_Pannel رو بگیرید ببینید ولتاژ سوئیچ را دارید یا خیر ؟؟؟؟
نتیجه را اعلام کنید
با تشکر
​



[cybernova]

با سلام،دوست عزیزمون فعلا شماره آی سی رو ننوشتن.اون شماره رو من طبق حدس و در مقایسه با چند تا برد گیگا نوشتم و پرسیدم که آیا همون شماره است یا خیر .ولی متاسفانه دوستان پیگیر درخواستها نمی شن تا اساتید و همکاران بهتر و راحت تر راهنمائی کنند.
