کار نکردن اینورتر ۵۰۰ وات پارس

[ایلیا۹۱]

درود و تبریک شب یلدا برای مهندسین عزیز. یک دستگاه اینورتر پارس ۵۰۰ وات امده که ولتاژ ۱۲ ولت را به ۲۲۰ تبدیل نمیکنه و همچنین در موقعی که به ۲۲۰ میزنیم خروجی دارد اما ۱۲ ولت برای شارژ باطری را ندارد حال نمیدانم که ایا همزمان باید باطری هم باشد یا نه ؟اما به هر حال ۲۲۰ ولت
رااز باتری تامین نمی کند . کارهای انجام شده
تعویض هر سه عدد رله و همچنین تست ترانیستور .دیود و مقاومتها که سالم میباشند اما ای سی روسی می باشند ودر اینترنت دیتاشتی برای انها وجود ندارد



[ایلیا۹۱]

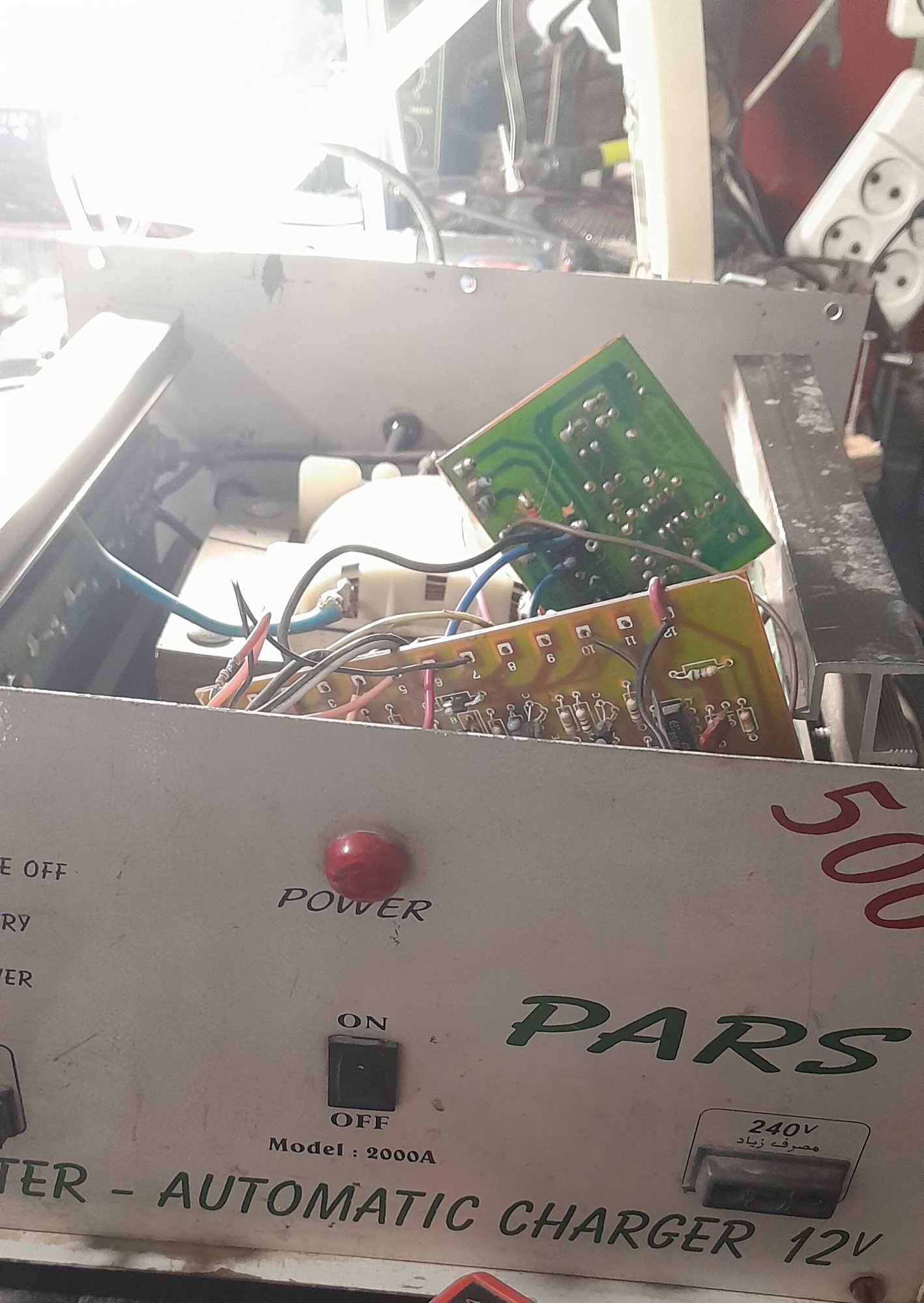

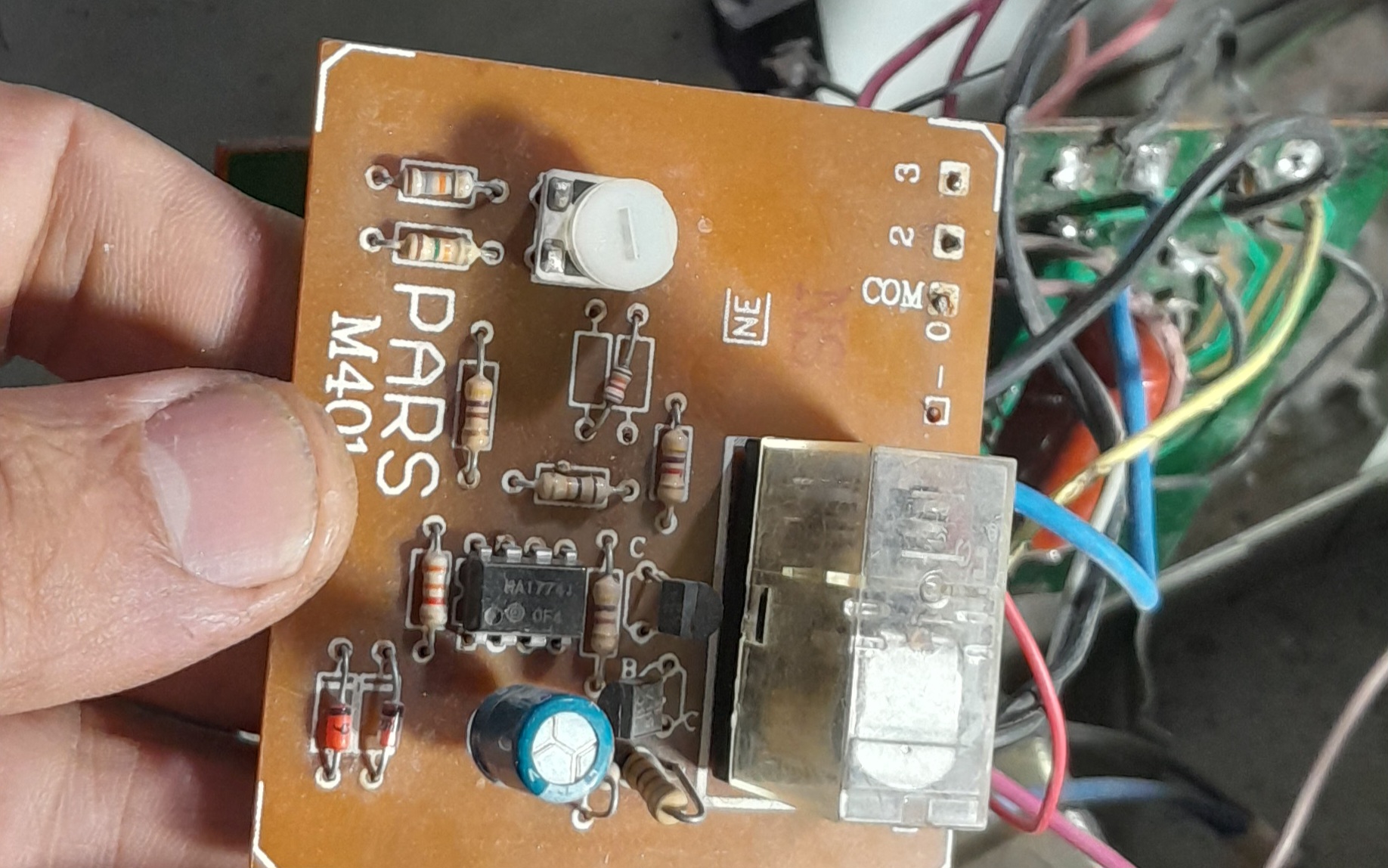

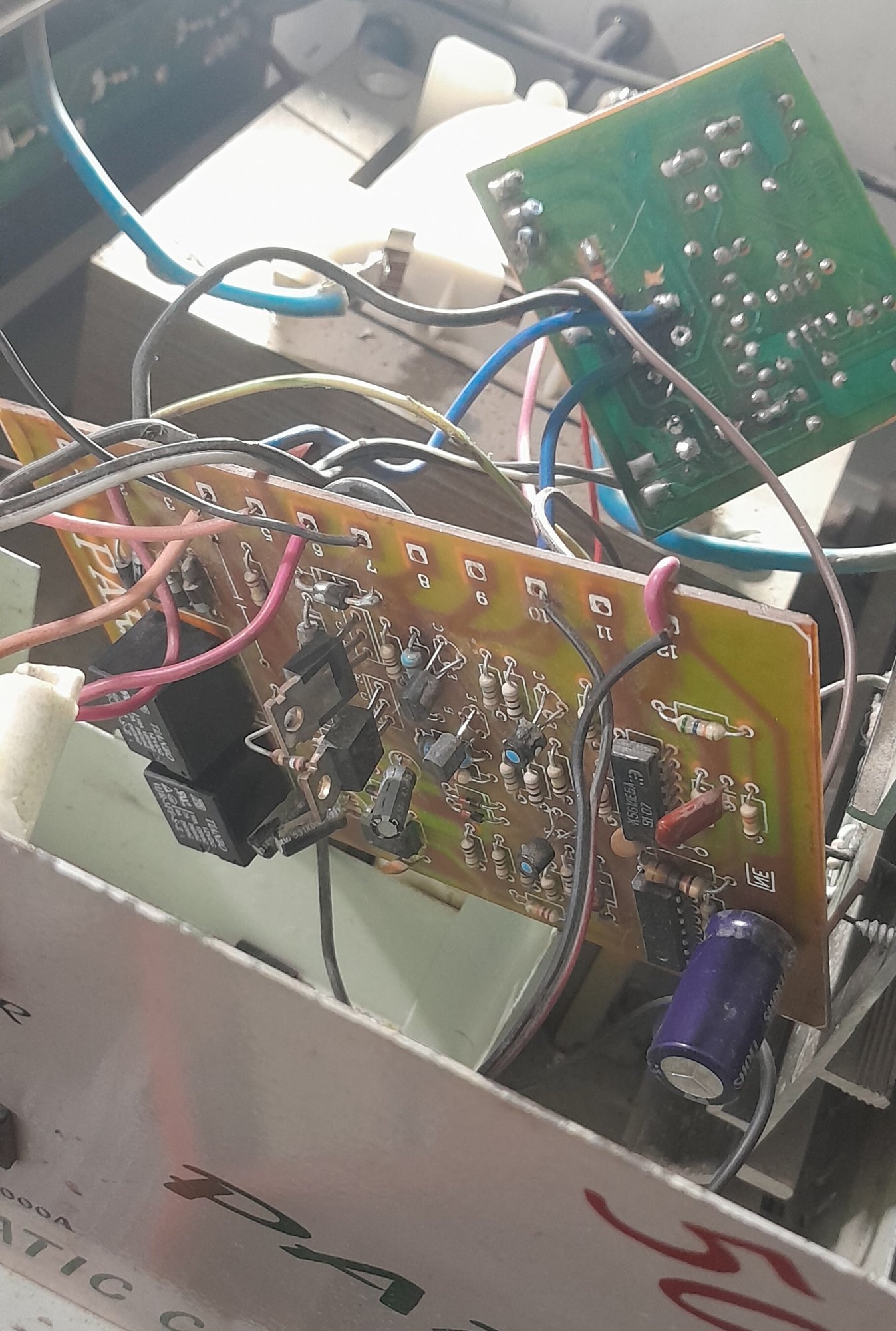

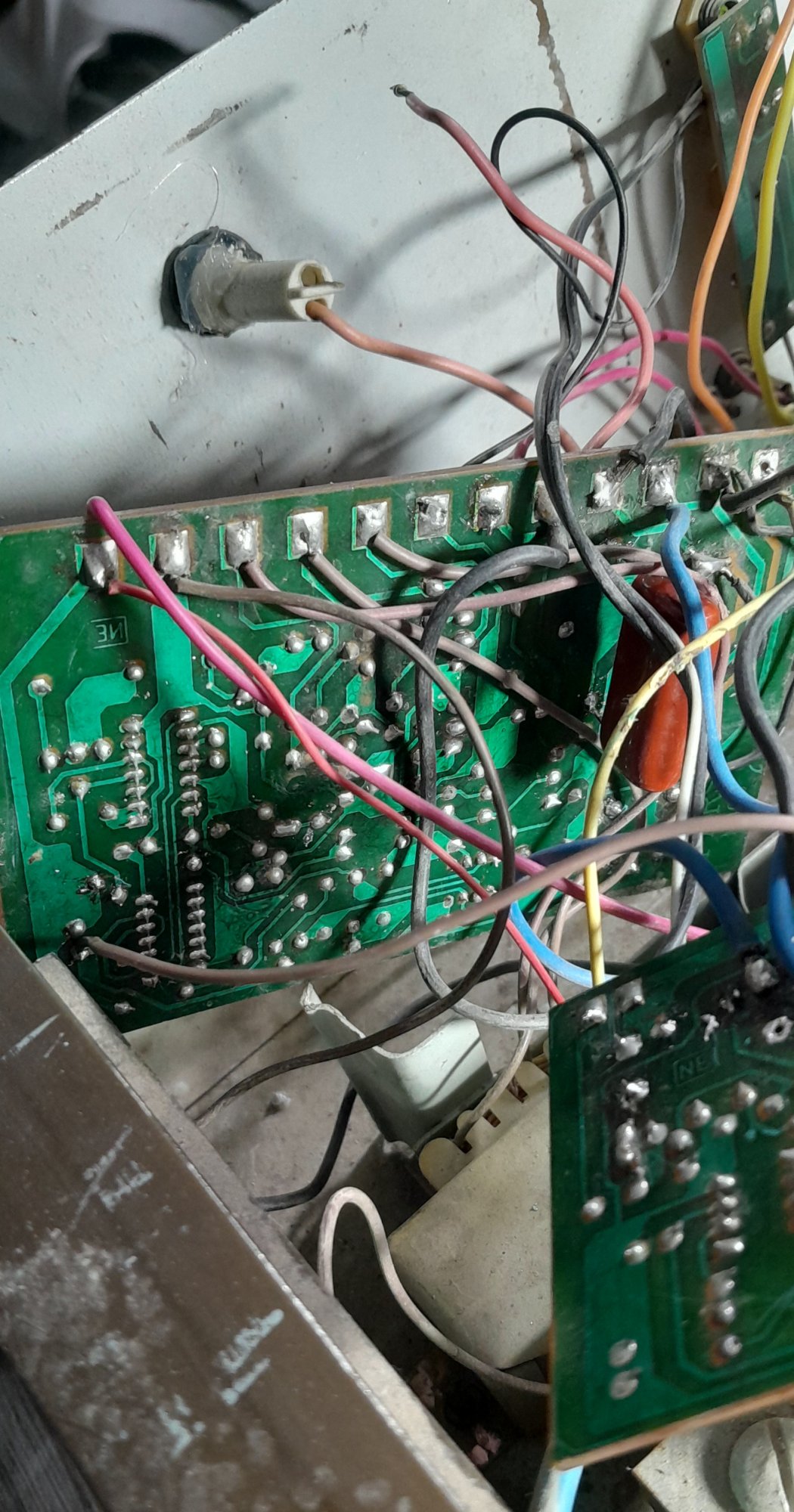

این هم عکس از برد دستگاه



[ایلیا۹۱]

از دوستان کسی با چنین اینورتری کار کرده؟



[Mahdi258258]

سلام..سه مورد مشابه برخورد داشتم..یکیش کلید دو کنتاکته روشن و خاموش خراب بود ...دیگری ترانزیستور قدرت tip و راه انداز رله ها...و دیگری خرابی برد نوسان ساز 2n3055 ها...البته مارک و مدارها متفاوت بود ولی ساختار همین بود..



[ایلیا۹۱]

سلام..سه مورد مشابه برخورد داشتم..یکیش کلید دو کنتاکته روشن و خاموش خراب بود ...دیگری ترانزیستور قدرت tip و راه انداز رله ها...و دیگری خرابی برد نوسان ساز 2n3055 ها...البته مارک و مدارها متفاوت بود ولی ساختار همین بود..

سلام در مورد این متاسفانه ای سی نوسانساز مشگل داره که شمارش هم روسی هست و تو اینترنت هم سرچ کردم پیدا نشد



[404]

سلام در مورد این متاسفانه ای سی نوسانساز مشگل داره که شمارش هم روسی هست و تو اینترنت هم سرچ کردم پیدا نشد

لطفا عکسش رو ارسال بکنید



[ایلیا۹۱]

سلام دوباره به دوستان این بار تمام قسمتهای مدار را تحلیل و رفع عیب نمودم تنها مشگلی که هست این است که مدار چگونه باید بین ۲۲۰ ولت برق شهری و ۲۲۰ ولتی که از طریق ups ساخته می‌شود تفاوت قائل شود یعنی زمانی که برق شهری موجود هست دیگر اینورتر کار نکند و فقط عمل شارژ را به انجام برساند ممنون از دوستان منتظر راهنمایی هستم



[electronium]

سلام دوباره به دوستان این بار تمام قسمتهای مدار را تحلیل و رفع عیب نمودم تنها مشگلی که هست این است که مدار چگونه باید بین ۲۲۰ ولت برق شهری و ۲۲۰ ولتی که از طریق ups ساخته می‌شود تفاوت قائل شود یعنی زمانی که برق شهری موجود هست دیگر اینورتر کار نکند و فقط عمل شارژ را به انجام برساند ممنون از دوستان منتظر راهنمایی هستم

دستگاه درست شد یا نه؟



[ایلیا۹۱]

دستگاه درست شد یا نه؟

خودم براش یه برد طراحی میکنم همه جاشو حل کرده ام فقط مونده اون قسمتی که در بالا توضیح داده ام



[electronium]

خودم براش یه برد طراحی میکنم همه جاشو حل کرده ام فقط مونده اون قسمتی که در بالا توضیح داده ام

عکس کامل از (پشت -جلو) قاب بفرستید
