ولتاژها و تست پوینت های مادربرد

[Ebadiyan]

سلام .مدیران در صورت صلاحدید این موضوع رو مهم کنند در اینجا قصد دارم هر کسی تجربه یا شناخت کامل از و لتاژ و تست پوینت های مادربرد داره دریغ نکنه یعنی در کل میخوایم به همه آموزش بدیم که یک مادربرد چه ولتاژهایی نیاز دارد تا بوت شود و حتما با عکس محل مورد نظر اشاره شود ....هر کسی موافق هست دکمه تشکر رو بزنه که اساتید آموزش بدن و دوستان همکاری کنن



[Ebadiyan]

پاسخ : ولتاژ ها و تست پوینت های بوت شدن مادربرد

اول خودم شروع میکنم

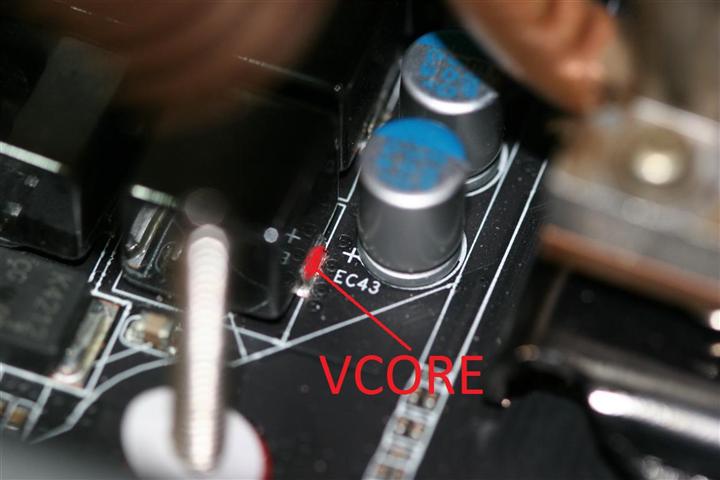

داشتن ولتاژ هسته معروف به vcore =1.5 تقریبا

محل اندازه گیری پشت چوک های cpu



[NICHICON]

پاسخ : ولتاژ ها و تست پوینت های بوت شدن مادربرد

اول خودم شروع میکنم



داشتن ولتاژ هسته معروف به vcore =1.5 تقریبا

محل اندازه گیری پشت چوک های cpu مشاهده فایل‌پیوست 59883

دوست عزیز میشه توضیحی در مورد ای قطعه بدهید



[Ebadiyan]

پاسخ : ولتاژ ها و تست پوینت های بوت شدن مادربرد

سلام /این قطعه چوک نام دارد و تقریبا اخرین قطعه مدار cpu هست و از طریق ان ولتاژ هسته را میسنحیم.



[Yek.Doost]

پاسخ : ولتاژ ها و تست پوینت های بوت شدن مادربرد

توضیح مفصل چوک
http://www.irantk.ir/irantk28925/



[Ebadiyan]

پاسخ : ولتاژ ها و تست پوینت های بوت شدن مادربرد

اساتید همکاری کنن



[Ebadiyan]

پاسخ : ولتاژ ها و تست پوینت های بوت شدن مادربرد

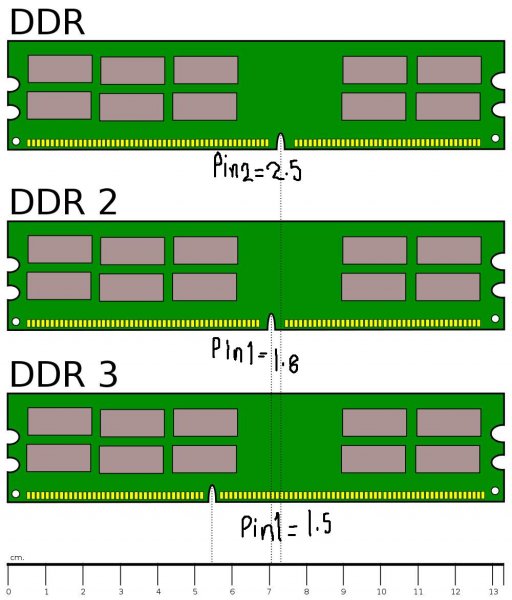

ولتاژ های رم خدمت دوستان
فقط دقت کنید ولتاژ ها روی اسلات رم هستند نه روی ماژول



[Ebadiyan]

پاسخ : ولتاژ ها و تست پوینت های بوت شدن مادربرد

ولتاژ های پاور خدمت دوستان



[Yek.Doost]

پاسخ : ولتاژ ها و تست پوینت های بوت شدن مادربرد

مشاهده فایل‌پیوست 59959ولتاژ های رم خدمت دوستان
فقط دقت کنید ولتاژ ها روی اسلات رم هستند نه روی ماژول

دوست با صفا
با تشکر از اطلاعات زیبای شما
اگه زحمتی نیست یکم بیشتر توضیح بدید
پین 1 و پین 2 چی هستند ؟
اون سانتی متر ها برای چی هستند ؟
چرا کنار سانتی متر نوشتید ولتاژ های رم ؟
اون اعداد 1.5 و 1.8 رو توضیح بدید
ممنون



[Ebadiyan]

پاسخ : ولتاژ ها و تست پوینت های بوت شدن مادربرد

pin 1 , 2 محل تست ولتاژ های مربوطه است مثلا شما باید مقدار 2.5 ولت در پین 2 رم ddr1 داشته باشید..اندازه ها هم مهم نیست اند جهت اطلاع بود..
