آموزشی: نقشه سیم کشی دزدگیر موتور سیکلت

[user_persian]

با سلام

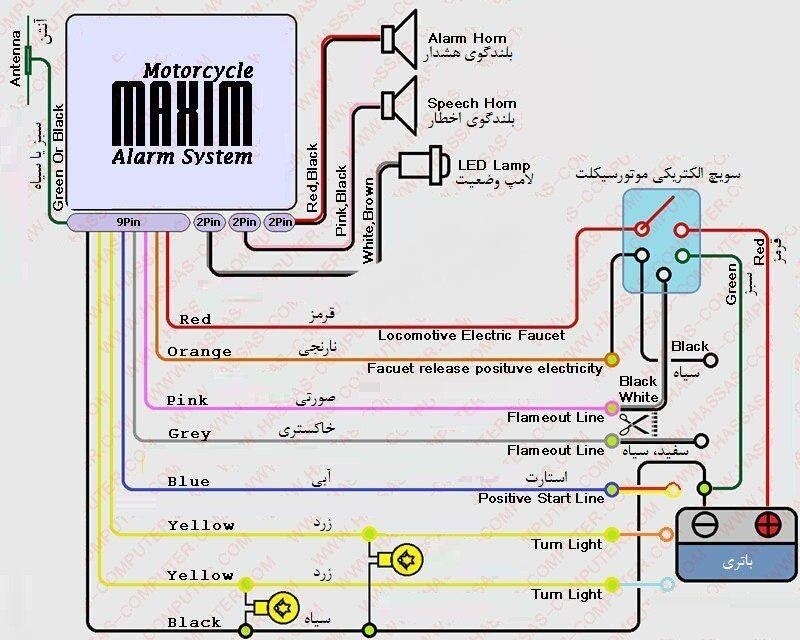

این نفشه سیم کشی دزدگیر موتور سیکلت تو اینترنت دیدم گفتم برای دوستان خوب اینجا بزارم شاید مورد استفاده قرار بگیره....
:yes:اگر دوست داشتی دکمه تشکر بزن
موفق وپیروز باشید



[amirs600]

با سلام
این نفشه سیم کشی دزدگیر موتور سیکلت تو اینترنت دیدم گفتم برای دوستان خوب اینجا بزارم شاید مورد استفاده قرار بگیره....
:yes:اگر دوست داشتی دکمه تشکر بزن
موفق وپیروز باشید

موتورهایی مثل طرح رادیسون یا خود رادیسون با سوئیچ 2 سیم باید تغییر در برق ورودی به قطع کن دزدگیر داد و همچنین ورودی دزدگیر
این مدار برای موتوهای مثل هوندا و سوئیچ های 4 سیم هست
