با سلام :
وارد سایت زیر شده و باکس های ولتاژ ورودی و نوع ورودی اعم از DC/AC و باکس امپر خروجی و ..... را برای طرح مورد نیاز خود فقط پر کنید و با یک کلیک شماتیک طرح و لیست قطعات لازم و شکل موج پین قطعات و هر گونه راهنمایی که مورد نیاز تان هست را از منو سمت چپ کلیک کنید تا براتون محاسبه و تقدیم کند { در صورت نیاز به لاگین خیلی اسان و بدون هزینه میباشد } البته میتونید نرم افزار های سایت فوق را نیز دانلود و افلاین استفاده کنید و لی انلاین اش چیز دیگه ای هست . درنهایت از طراحی خود پرینت گرفته و بعدا نیز مطالعه کنید .
میتونید در ابتدا با انتخاب گزینه های صحیح نوع مدار را نیز تعیین کنید که فرضا PWM یا مثلا تمام ترانزیستوری یا ..... باشه .
بالاخره نرم افزار گوش به فرمان شماست دستور دهید تا بلا فاصله براتون انجام دهد .
[hide] http://www.poweresim.com/index.jsp [/hide]

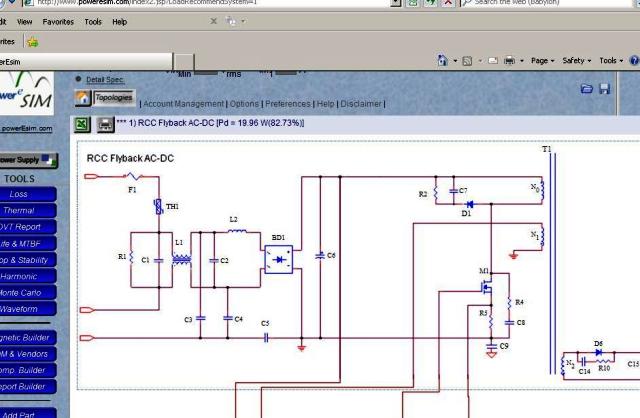

در نمونه ای که با ترانزیستور و ورودی 240 ولت برق شهر با خروجی 24 ولت 4 امپر در خواست کردم شماتیک انرا خدمتون میزارم .
موفق باشید .
وارد سایت زیر شده و باکس های ولتاژ ورودی و نوع ورودی اعم از DC/AC و باکس امپر خروجی و ..... را برای طرح مورد نیاز خود فقط پر کنید و با یک کلیک شماتیک طرح و لیست قطعات لازم و شکل موج پین قطعات و هر گونه راهنمایی که مورد نیاز تان هست را از منو سمت چپ کلیک کنید تا براتون محاسبه و تقدیم کند { در صورت نیاز به لاگین خیلی اسان و بدون هزینه میباشد } البته میتونید نرم افزار های سایت فوق را نیز دانلود و افلاین استفاده کنید و لی انلاین اش چیز دیگه ای هست . درنهایت از طراحی خود پرینت گرفته و بعدا نیز مطالعه کنید .
میتونید در ابتدا با انتخاب گزینه های صحیح نوع مدار را نیز تعیین کنید که فرضا PWM یا مثلا تمام ترانزیستوری یا ..... باشه .
بالاخره نرم افزار گوش به فرمان شماست دستور دهید تا بلا فاصله براتون انجام دهد .
[hide] http://www.poweresim.com/index.jsp [/hide]
در نمونه ای که با ترانزیستور و ورودی 240 ولت برق شهر با خروجی 24 ولت 4 امپر در خواست کردم شماتیک انرا خدمتون میزارم .
موفق باشید .
