نداشتن تصویر مانیتور آیفون کماکس cdv-70m

[ali kay]

سلام به همکاران محترم
یه آیفون کماکس برام اومده که تصویر نداره
البته قبلش مشکل تغذیه داشت که روشن نمیشد
تغذیه درست شد و روشنش کردم
الان متاسفانه تصویر نداره و عملکردش تقریبا درسته فقط تصویرش سیاه هست.
آیسی های پشت السیدی رو هیت گرفتم ولی درست نشد.قلع مردگی رو رفع کردم ولی همچنان مشکل پابرجاست
کسی اگه تجربه ای داره ممنون میشم کمکم کنه



[amookhteh]

کریستال رو مین رو عوض کن



[ali kay]

کریستال رو مین رو عوض کن

سلام مهندس
جواب نداد.حتی خازن های اطاف هم عوض کردم و ظرفیت بیشتر گداشتم



[amookhteh]

با ال سی دی دیگه تست کن از برد تصویر عکس بزار



[ali kay]

با ال سی دی دیگه تست کن از برد تصویر عکس بزار

الان ولتاژ گیری میکنم نمیتونم تشخیص بدم کدوم ولتاژ درسته
یه آیسی ۸ پایه داره که هر کار میکنم نمیتونم دیتاشیت دانلود کنم ونمیدونم پایه منفی و ورودی کدومه که تست کنم اصلا بهش ولتاژ میرسه یا نه
متاسفانه کد رو آیسی هم خوانا نیست منم یه چیزی مشابه سرچ کردم‌ولی نمیشه دانلود کرد



[ali kay]

شماره آیسی انگار نوشته
4658



[ali kay]

4558e



[ali kay]

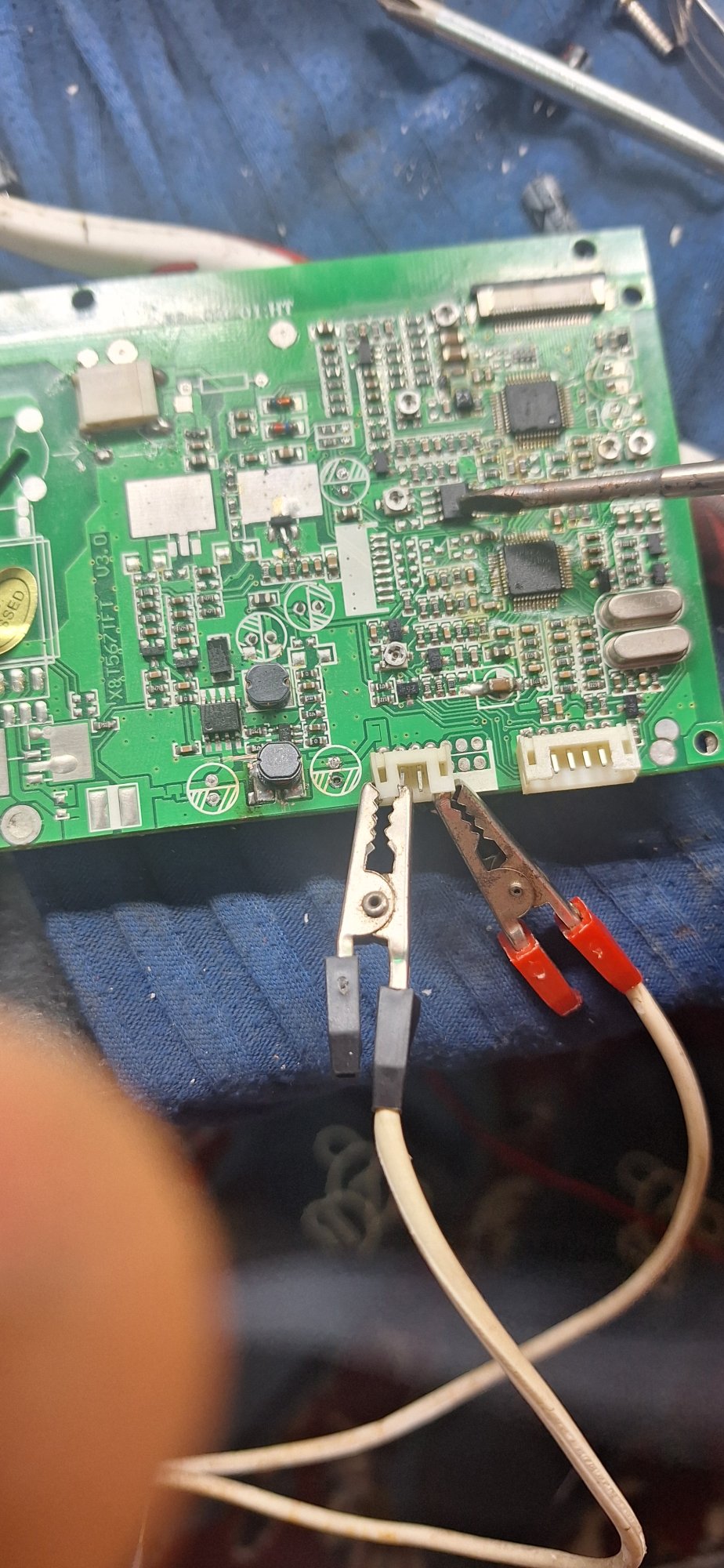

این آیسی باید ۵ ولت بگیره تا کار کنه ولی نهایت ۲ ولت بهش میرسه .مسیرش رو گرفتم خورد به ۱۲ ولت ولی وقتی سوکت ۱۲ رو در میارم ۱۲ کامل هست ولی وقتی جا میزنم رو آیسی ۲ ولت دارم.همه خازن ها رو هم ریموو و تعویض کردم



[infoshinfo]

این آیسی باید ۵ ولت بگیره تا کار کنه ولی نهایت ۲ ولت بهش میرسه .مسیرش رو گرفتم خورد به ۱۲ ولت ولی وقتی سوکت ۱۲ رو در میارم ۱۲ کامل هست ولی وقتی جا میزنم رو آیسی ۲ ولت دارم.همه خازن ها رو هم ریموو و تعویض کردم
مشاهده فایل‌پیوست 226730

سلام
اگر شماره رو درست اعلام کرده باشید؛ احتمالا این قطعه یه آپ‌امپ هست که پایه ۸ اون VCC و پایه ۴ GND هست.
با توجه به مطلب فوق، اگر اندازه‌گیری ولتاژ توسط شما روی پایه صحیح انجام شده باشه؛ یه جای مدار مشکل داره و آمپر بیش از حد میکشه.
این نکته رو هم مد نظر قرار بدید؛ در صورتی که قطعه آپ‌امپ باشه؛ اگر روی پایه ۸ این آیسی افت ولتاژ داشته باشید؛ قائدتا باید تو مسیرهای دیگه ۱۲ ولت هم افت ولتاژ داشته باشید.
در هر شکل اگر تشخیص‌تون درسته؛ آیسی با پکیج SO-8 یا همون هشت پایه که می‌فرمایید رو از مدار خارج کنید؛ ببینید ولتاژ روی برد بالا میره؟



[ali kay]

سلام
اگر شماره رو درست اعلام کرده باشید؛ احتمالا این قطعه یه آپ‌امپ هست که پایه ۸ اون VCC و پایه ۴ GND هست.
با توجه به مطلب فوق، اگر اندازه‌گیری ولتاژ توسط شما روی پایه صحیح انجام شده باشه؛ یه جای مدار مشکل داره و آمپر بیش از حد میکشه.
این نکته رو هم مد نظر قرار بدید؛ در صورتی که قطعه آپ‌امپ باشه؛ اگر روی پایه ۸ این آیسی افت ولتاژ داشته باشید؛ قائدتا باید تو مسیرهای دیگه ۱۲ ولت هم افت ولتاژ داشته باشید.
در هر شکل اگر تشخیص‌تون درسته؛ آیسی با پکیج SO-8 یا همون هشت پایه که می‌فرمایید رو از مدار خارج کنید؛ ببینید ولتاژ روی برد بالا میره؟

دقیقا آپ امپ هست.همین کار رو کردم .آیسی رو در آوردم ولی همچنان تاثیری رو ولتاژ نداره.
وقتی ریموو کردم پلاریته ۴ و ۸ رو ولتاژ گیری کردم دیدم بازم ۱.۵ تا ۲ ولت داره
