مشکل: نداشتن تصویر در لپ تاپ hp 6735s

[orpine85]

با سلام

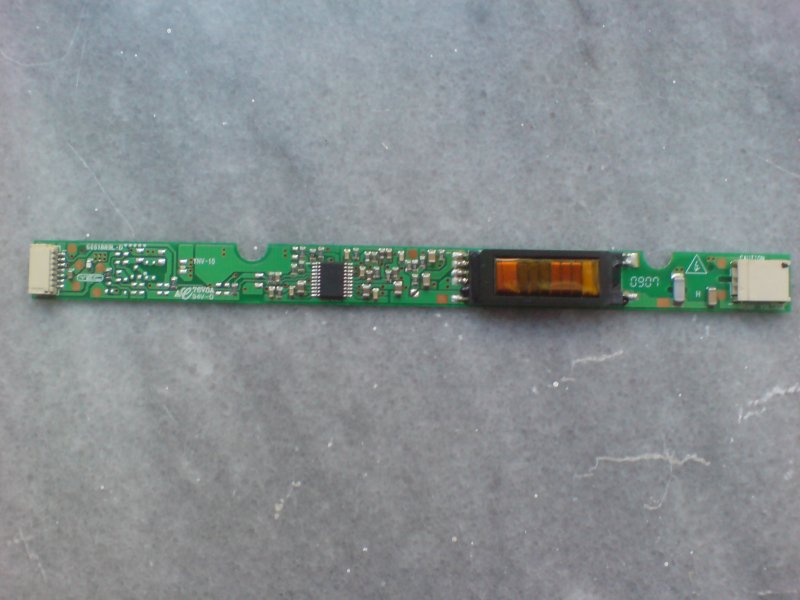

این لپ تاپ روشن میشه یه لحظه یه نور خیلی کم میاد و میره فکر میکنم از برد اینورتر باشه چون بدون برد اینورتر همین نور خیلی کم هم باز میاد به احتمال زیاد از اینورتر باشه کارهای که کردم
1: خروجی vga امتحان کردم تصویر نمیده
2:بایوس زدم فرقی نکرد
3:چیپ گرافیک ریبال کردم فرقی نکرد

ورودی اینورتر پایه 1و2 و3 صفره پایه 3و4 منفی و پایه 5و6 19.36 هست بقیه جاها دیگه هیچ ولتی وجود نداره {الان این خرابه ؟}
خروجی vga که تصویر نمیده شاید از تنظیمات داخل بایوس باشه احتمال داره؟ شاید باید دستی تنظیم بشه
الان چی کار کنم لطفا راهنمائی کنید در ضمن یه موضوع مشابه هم بود مثل همین نتیجه معلوم نشده بود
http://www.irantk.ir/irantk22353/



[cybernova]

پاسخ : نداشتن تصویر در لب تاپ hp 6735s

دوست خوبم
جسارتا برای تعمیر یک وسیله باید قدم به قدم رفت جلو .چطور به این نتیجه رسیدید که باید چیپ رو ریبال کنید ؟
شما ابتدا باید کلیه سوکت ها و فلت ها رو بررسی می کردید .در بسیاری از موارد شل شدن یا کثیف شدن تعدادی از پین های فلت چه از طرف برد و چه از پشت LCD باعث این ایراد می شه .با توجه به اینکه 19 ولت رو در ورودی دارید ،پس مشکل به خود یا بعد از اینورتر مربوط می شه .در مورد بقیه جاها در حالت عادی نمی تونید ولتاژگیری کنید و دلیل بر خرابی نیست . شما با استفاده از یک لامپ بکلایت سالم خروجی اینورتر رو چک کرده و از سالم بودن اینورتر اطمینان حاصل کنید .کلیه اتصالات مربوط به LCD رو جدا کرده و مجددا با مانیتور از طریق پورت VGA تست کنید .فقط یک نکته مهم اینکه حین جدا کردن و اتصال فلت ها نباید باتری یا شارژر به لپ تاپ وصل باشد .
نتیجه این موارد رو اعلام بفرمائید .
موفق باشید .



[orpine85]

پاسخ : نداشتن تصویر در لب تاپ hp 6735s

سلام
ببخشید چند روز طول کشید
سوکت و فلت امتحان کردم سالم بودن برد اینورتر تعویض کردم فرقی نکرد با یک لامپ بک لایت دیگه امتحان کردم روشن نمیشه
خروجی vga نداره
1: آیا فقط 19 ولت و منفی به برد اینورتر برسه کافیه؟
2: چرا از خروجی vga تصویر نمیده؟
3: وقتی روشن میکنم چراغ پاور و چراغ wifi روشن میمونه و بعد 7 ثانیه چراغ کنار خروجی vga چشمک میزنه ولی باز تصویر نمیاد
ram و cpu تعویض شد فرقی نکرد بایوس هم قبلا آپدیت کردم
دیگه چی کار باید بکنم؟
ممنون



[orpine85]

پاسخ : نداشتن تصویر در لب تاپ hp 6735s

دوست خوبم
جسارتا برای تعمیر یک وسیله باید قدم به قدم رفت جلو .چطور به این نتیجه رسیدید که باید چیپ رو ریبال کنید ؟
شما ابتدا باید کلیه سوکت ها و فلت ها رو بررسی می کردید .در بسیاری از موارد شل شدن یا کثیف شدن تعدادی از پین های فلت چه از طرف برد و چه از پشت LCD باعث این ایراد می شه .با توجه به اینکه 19 ولت رو در ورودی دارید ،پس مشکل به خود یا بعد از اینورتر مربوط می شه .در مورد بقیه جاها در حالت عادی نمی تونید ولتاژگیری کنید و دلیل بر خرابی نیست . شما با استفاده از یک لامپ بکلایت سالم خروجی اینورتر رو چک کرده و از سالم بودن اینورتر اطمینان حاصل کنید .کلیه اتصالات مربوط به LCD رو جدا کرده و مجددا با مانیتور از طریق پورت VGA تست کنید .فقط یک نکته مهم اینکه حین جدا کردن و اتصال فلت ها نباید باتری یا شارژر به لپ تاپ وصل باشد .
نتیجه این موارد رو اعلام بفرمائید .
موفق باشید .

چرا این نمیاد تو آخرین ارسالات سایت فکر کنم الان بشه



[shahkoh]

پاسخ : نداشتن تصویر در لب تاپ hp 6735s

برد روهم از نظر سوختگی قطعات بررسی کنید ...اول باید از خروجی vga تصویر میگرفتید بعد دنبال نور میرفتید بهتر میشد.. یه بار هم کابل مانیتور بزن ودر لبتابو ببند ببین بازم تصویر نمیده از vga لطفا؟؟؟



[orpine85]

پاسخ : نداشتن تصویر در لب تاپ hp 6735s

برد روهم از نظر سوختگی قطعات بررسی کنید ...اول باید از خروجی vga تصویر میگرفتید بعد دنبال نور میرفتید بهتر میشد.. یه بار هم کابل مانیتور بزن ودر لبتابو ببند ببین بازم تصویر نمیده از vga لطفا؟؟؟

سلام
تا اونجا که چک کردم به قطعه ای شک نکردم الان که دارم تست میکنم هیچی بهش وصل نیست تاثیری داره درب لپ تاپ؟ولی بازم امتحان میکنم
ممنون



[cybernova]

پاسخ : نداشتن تصویر در لب تاپ hp 6735s

دوست خوبم
در مورد سوالتون که پرسیده بودین فقط 19 ولت و منفی کافی هست ،باید عرض کنم خیر .باید دستور روشن شدن هم ارسال بشه تا شروع به کار بکنه .بنابراین قطعات SMD مخصوصا فیوزهای اطراف سوکت فلت LCD رو بررسی کنید .ولتاژ قسمتهای مختلف مثل سوئیچ پاور و پایه های بایوس و اطراف I/O و پورت های USB و کریستال پل جنوبی رو اعلام کنید .قطعات رو از نظر حرارت غیر طبیعی بررسی کنید .پایه های قطعات رو از نظر سولفاته بودن بررسی و در صورت نیاز رفع نمائید .
اعلام نتیجه بفرمائید .
موفق باشید .



[orpine85]

پاسخ : نداشتن تصویر در لب تاپ hp 6735s

دوست خوبم
در مورد سوالتون که پرسیده بودین فقط 19 ولت و منفی کافی هست ،باید عرض کنم خیر .باید دستور روشن شدن هم ارسال بشه تا شروع به کار بکنه .بنابراین قطعات SMD مخصوصا فیوزهای اطراف سوکت فلت LCD رو بررسی کنید .ولتاژ قسمتهای مختلف مثل سوئیچ پاور و پایه های بایوس و اطراف I/O و پورت های USB و کریستال پل جنوبی رو اعلام کنید .قطعات رو از نظر حرارت غیر طبیعی بررسی کنید .پایه های قطعات رو از نظر سولفاته بودن بررسی و در صورت نیاز رفع نمائید .
اعلام نتیجه بفرمائید .
موفق باشید .

با سلام
بایوس 1: 3/2 2: 0 3: 3/3 4:و5:و6: 0 7:و8: 3/3
i/o :3/3 , 1/7
پل جنوبی : 3/3 و 1/4
کریستال : 0/833 و 0/382
باطری هم : 1/6
نمیدونم چی کارش کنم اگه میدونید نمیشه سرهمش کنم بدمش
ممنون



[cybernova]

دوست خوبم
ولتاژها تقریبا درست به نظر می رسند غیر از مقدار 1.7 مربوط به I/O و 1.6 باتری .اگه منظورتون باتری بکاپ هست که این ولتاژ استاندارد نیست .اگه سوکت شارژ منظورتون هست که بازم استاندارد نیست .با منبع تغذیه تست جریان کشی انجام دهید و نتیجه رو اعلام کنید .زود دلسرد نشید .بهرحال لپ تاپ دست شماست و فقط شما هستید که می تونید کار فیزیکی انجام بدید و دوستان همفکری می کنند و هر راهی به نظرشون رسید رو اعلام می کنند .پس همه سعیتونو بکنید لطفا .
موفق باشید .



[saroveh]

سلام دوست گرامی ببخشید فقط می خواستم بدونم که چگونه به این نتیجه رسیدید که چیپ باید ریبال بشه ؟ دوستمون اقای cybernova
هم همین سوال رو پرسیدن جواب ندادید ایا از ریبال کردن مطمئن هستید که درست بوده
