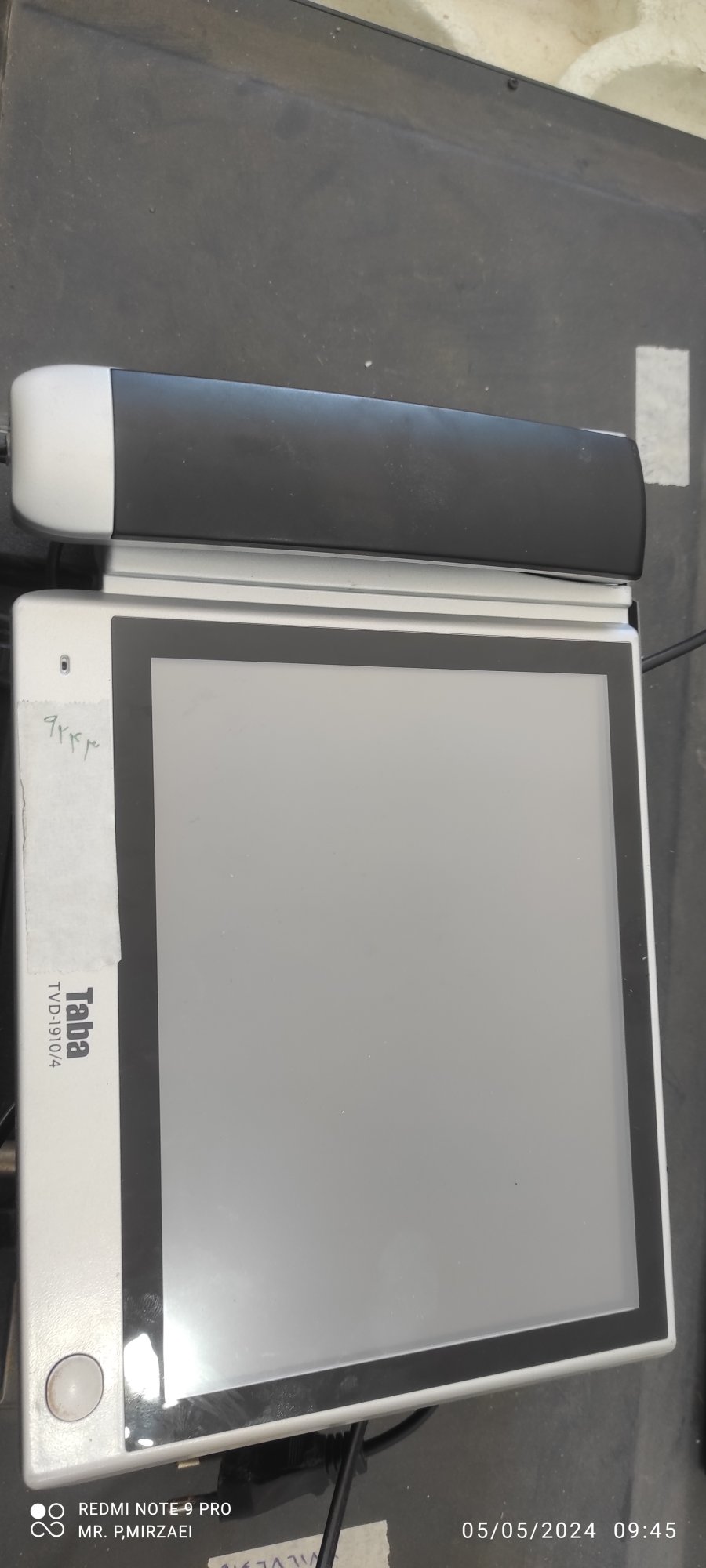

نداشتن تصویر در ایفون تابا TVD-1910/4

[م ر پارس]

بادرود
این ایفون پس از تعویض دوتا ایسی LSP5526 وامدن برق داخل دستگاه حالا تصویر نداره. درضمن پایه های یک وچهار سوکتها که تحریک زنگ هست هم یکبار زنگ میخوره یکبارنه. درسوکت بکلایت هم فقط 5ولت برق داریم.



[م ر پارس]

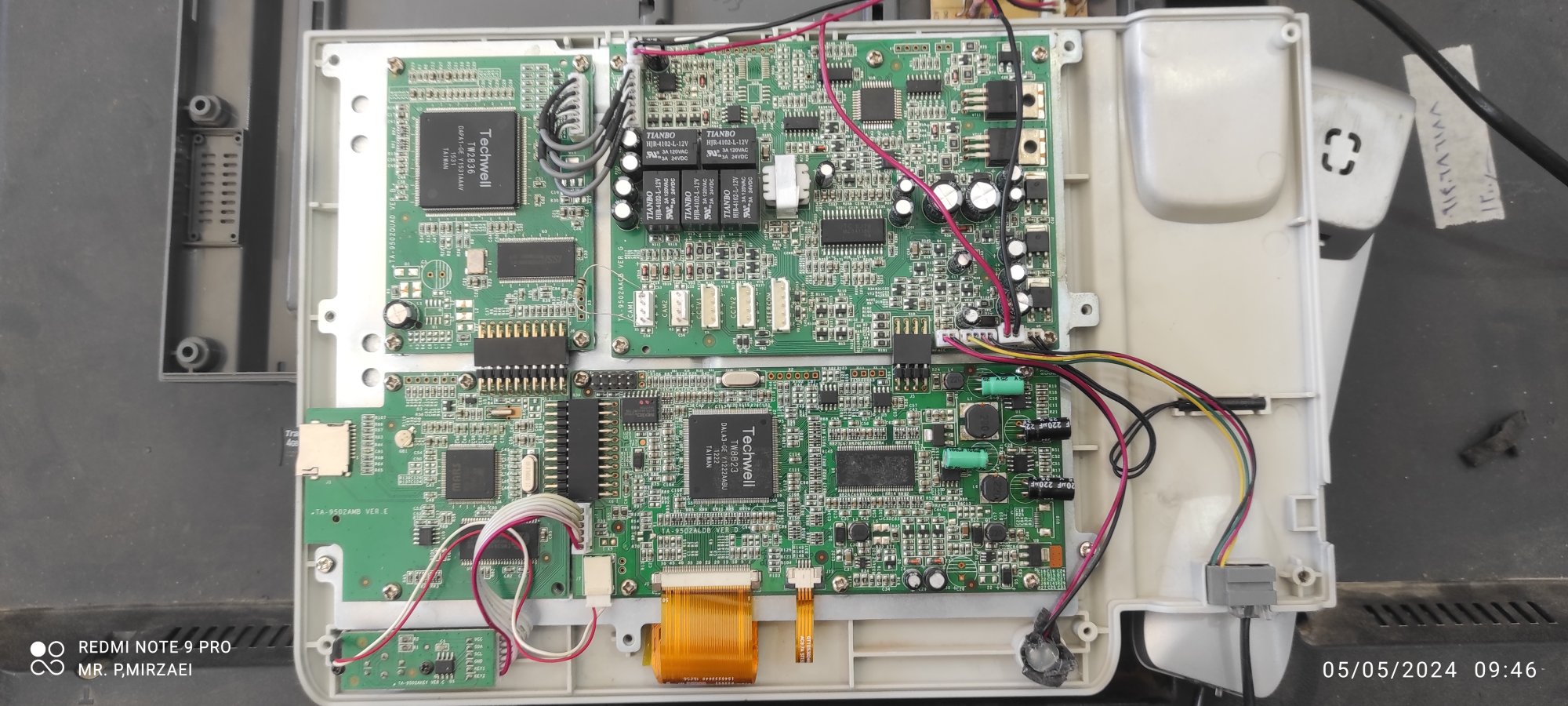

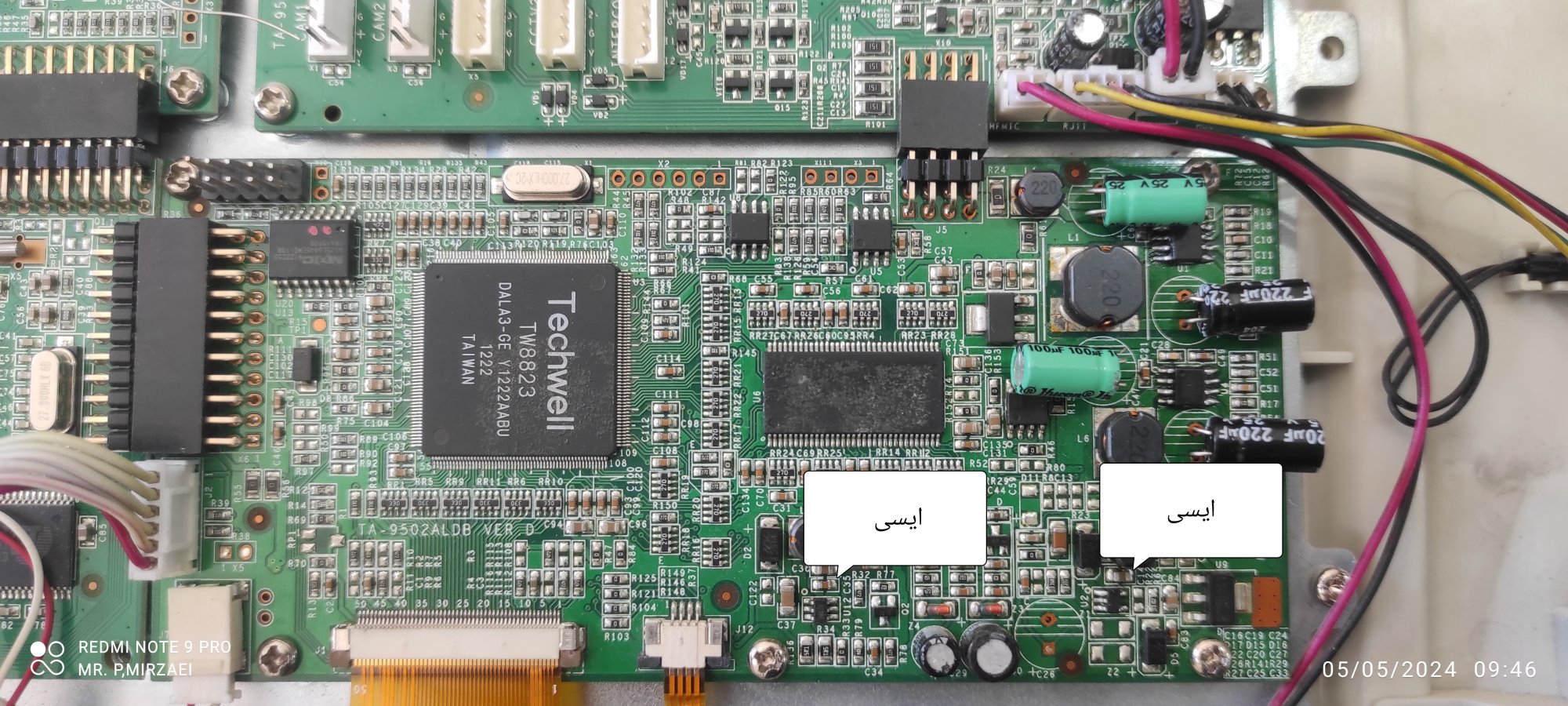

ایا میتونه مربوط به ایسی های smd که مشخص کردم باشه؟ هرکدوم مربوط به چه قسمتی هست و ایسی بکلایت کدوم یکیه.



[هویدا]

درود .ای سی 6پایه بکلایت باید باشه و 5پایه رگولاتور 3.3



[م ر پارس]

درود .ای سی 6پایه بکلایت باید باشه و 5پایه رگولاتور 3.3

سپاسگزارم مهندس.



[NICHICON]

سلام
بکلایت تعویض کنید اگر درست نشد به شرط وجود ولتاژ خروجی روی هر دو 5526
ای سی TW8823 خراب می باشد



[م ر پارس]

سلام
بکلایت تعویض کنید اگر درست نشد به شرط وجود ولتاژ خروجی روی هر دو 5526
ای سی TW8823 خراب می باشد

سپاسگزارم. انجام میدم و نتیجه رو حتما اعلام میکنم.



[م ر پارس]

سلام
بکلایت تعویض کنید اگر درست نشد به شرط وجود ولتاژ خروجی روی هر دو 5526
ای سی TW8823 خراب می باشد

طبق راهنمایی شما امروز خروجی ایسی ها رو چک کردم. ایسی پایینی خروجی 5ولته اما بالایی فقط 1/2 ولت داره. حتی با رگولاتور به چوک خروجیش هم 5ولت دادم اما به محض اتصال برق 5 ولت بازم ولتاژ افت میکرد ومیشد همون 1/2 ولت یعنی یه چیزی اتصالی داره. درضمن اون دوتا ایسی 5و6 پایه درکمال تعجب پایه های پایینی 2طرفشون اتصال کوتاه بود. ایسیها رو خارج کردم اما اتصالی روی برد همچنان پابرجاست. در عکس بعدی پایه هایی که اتصال کوتاه نشون میده رو مشخص میکنم



[م ر پارس]

مدار این پایه هایی که با فلش مشخص کردم به هم اتصال نشون میده



[م ر پارس]

درضمن وقتی پایه های دوتا سوکت مربوط به پنل داخل کوچه رو تحریک میکنم در هردو سوکت، زنگ میخوره و بعداز زنگ گوشی رو که برمیدارم مشخصه که قسمت صوتی جواب میده چون صدای فوتی که در میکروفن میکنم داخل گوشی شنیده میشه. چون پنل بیرونی رو نیاوردن نتونستم موقع وصل بودن به پنل تست بگیرم اما در حالت فعلی نه تصویر داریم و نه تاچ صفحه کار میکنه و با لمس صفحه هم تصویری نمیاد. ایا احتمال داره به پنل که وصل بشه با این توصیفات تصویر بیاد؟



[م ر پارس]

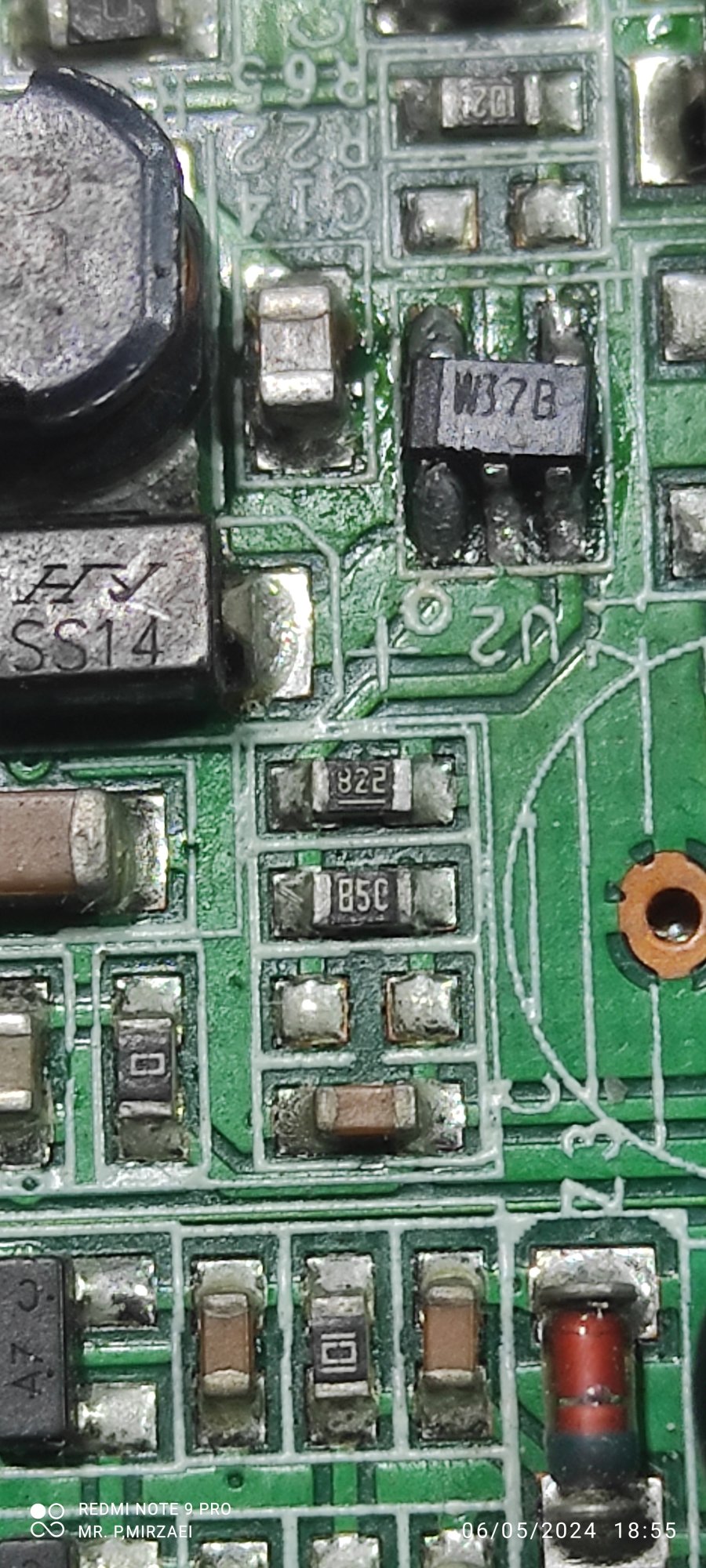

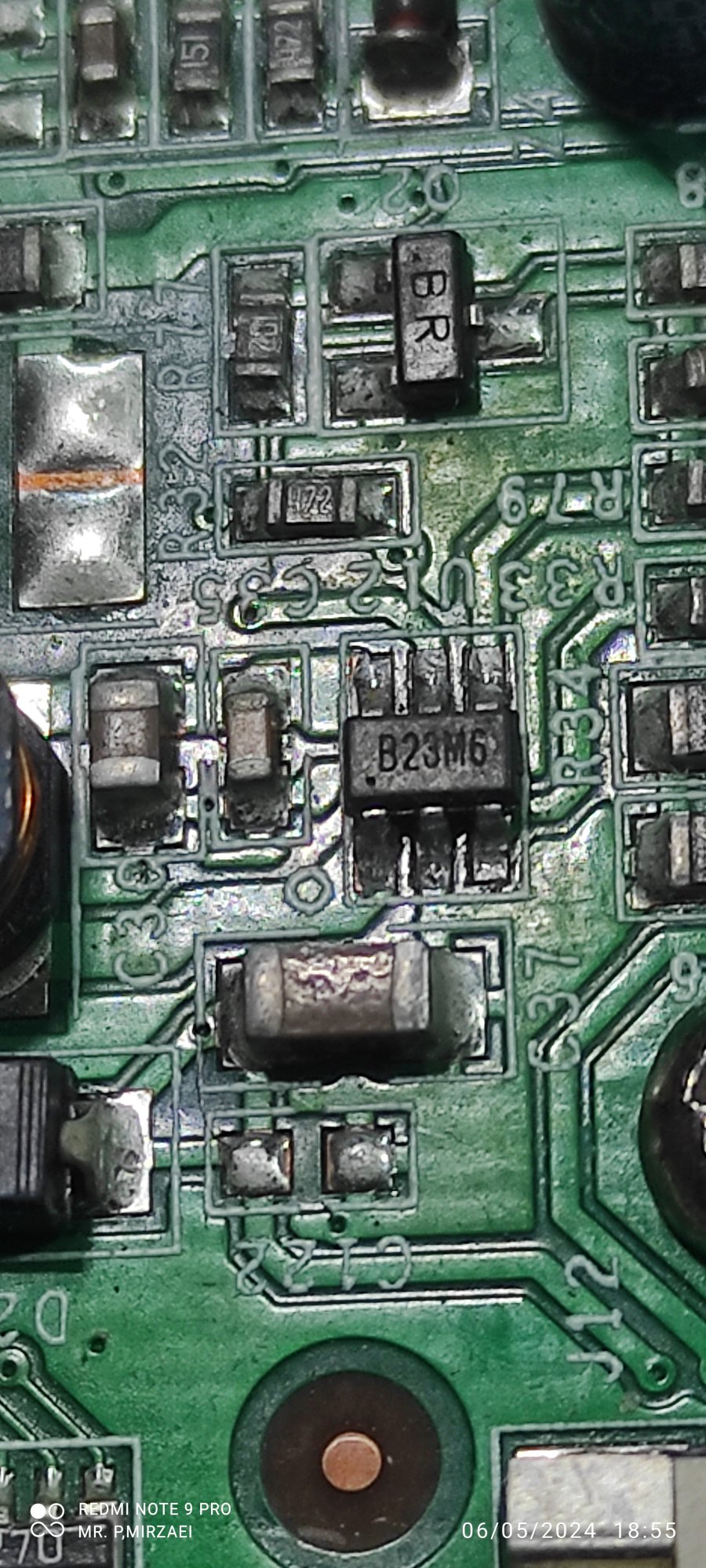

اینهم شماره دوتا ایسی smd
