سوال: نحوی خواندن و نوشتن ایسی نند فلش بدون زیف سوکت

[gasemi.m100]

با سلام خدمت اساتید و همکاران
با توجه به قیمت بالای زیف سوکت tsop 48 , 56 pin و کم بودن تعداد رجوع این نوع ای سی خرید این سوکت ها برای اغلب دوستان به صرفه نیست
برای پروگرام این ای سی ها ایا راه دیگه ای وجود داره مثلا به صورت جیتک یا استفاده از پورت uart که در بعضی از برد ها وجود داره؟
و ایا pcb مبدل smd to dip برای این ایسی ها وجود داره
مثل

نوع پروگرامر tnm7000



[poya22]

شما میتوانید فقط یک اداپتور 56 پین تهیه کنید من تبدیل کفی 56 به 48 را در انجمن گذاشتم
روش دیگر هم می توان یک برد قدیمی ر س ی و ر را پیدا کنید که جیتگ ساپورت باشد و ای سی های 48 پایه را روی انها لحیم کنید و با جیتگ پروگرام کنید
روش سوم هم از همین بردهایی تبدیل بسازید و با هر کدام چند بار میشود استفاده کرد ولی چون تعداد پایه ها زیاد است باید از دو تا تبدیل استفاده کرد که تبدیل اول برای لحیم کردن فلش 48 پایه روی ان و تبدیل زیری برای تبدیل به زیف سوکت tnm در واقع دو طبقه میشود



[gasemi.m100]

شما میتوانید فقط یک اداپتور 56 پین تهیه کنید من تبدیل کفی 56 به 48 را در انجمن گذاشتم
روش دیگر هم می توان یک برد قدیمی ر س ی و ر را پیدا کنید که جیتگ ساپورت باشد و ای سی های 48 پایه را روی انها لحیم کنید و با جیتگ پروگرام کنید
روش سوم هم از همین بردهایی تبدیل بسازید و با هر کدام چند بار میشود استفاده کرد ولی چون تعداد پایه ها زیاد است باید از دو تا تبدیل استفاده کرد که تبدیل اول برای لحیم کردن فلش 48 پایه روی ان و تبدیل زیری برای تبدیل به زیف سوکت tnm در واقع دو طبقه میشود

تشکر
در چه برند های ر س ی و ر از ایسی های 48 پین استفاده شده؟
در روش سوم برد اماده سراغ ندارید یا فایلی که در وب باشه و بتونم برد رو چاپ کنم



[poya22]

تشکر
در چه برند های ر س ی و ر از ایسی های 48 پین استفاده شده؟
در روش سوم برد اماده سراغ ندارید یا فایلی که در وب باشه و بتونم برد رو چاپ کنم

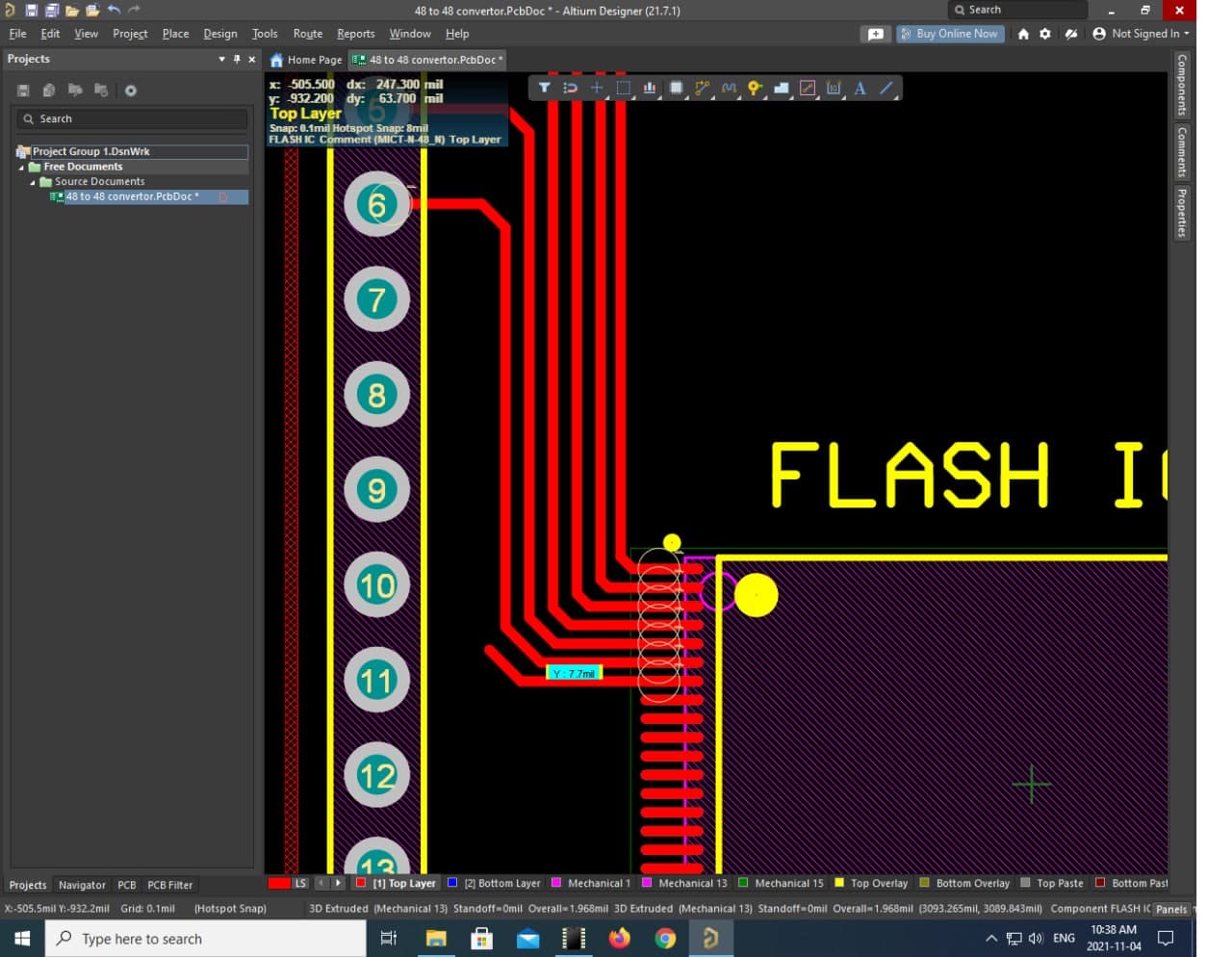

من در وب تا به حال ندیدم تک لایه اگر بخواهم رسم کنم فاصله هر تراک 7.7MIL میشود در ایران اگر بخواهید چاپ کنید باید حداقل 12MIL شود
دو رو هم برای رسم خیلی زمان میخواهد من وقتش را ندارم بعد هر برد را بیشتر از 3 الی 4 بار نمیشود استفاده کرد مدار ها کنده میشوند



[gasemi.m100]

با تشکر از همکار گرامی poya22 دیگر دوستان هم اگر تجربه ای دارن به اشتراک بذارن ممنون میشم
یک ویدیو در یوتیوب پیدا کردم که از همه ی پین ها استفاده نمیکنه اما با برد توسعه پروگرام میکنه تو tnm ایا به همه ی پایه ها نیازه؟
https://www.youtube.com/watch?v=WzYtYIzF5Z4



[poya22]

دو مدل ای سی فلش داریم یک مدل به نام NOR هست که حجم کمتری دارند که از تمام پایه ها استفاده میشود مانند TE28F160
مدل دوم هم NAND است که حجم بیشتری دارند و فقط از 10 الی 12 تا پایه استفاده میشود
اگر مصرف دارید همان 56 پین را از شرکت TNM بگیرید یرای 48 پین هم میشود با کفی که ساختم استفاده کنید من حودم هم 56 پین گرفتم

تبدیلش هم از لینک زیر میتوانید بسازید
https://www.irantk.ir/threads/104752-برد-کفی-برای-تبدیل-سوکت-56-به-48-برای-TNM-5000



[gasemi.m100]

ممنون
تا حالا استفاده نداشتم چند روزه که دو مورد بهم مراجعه شده قیمت در حال حاضر برای tsop56 یک میلیون و دویست هزار تومن هست و چون تو شهرستان زیاد کاربرد نداره ممکن چندین و چند سال طول بکشه تا هزینه ی خودش در بیاد
همچنین خود شرکت حالا به واسطه ی کیفیت یا هر چی چند برابر قیمت داره به فروش میرسونه برای مثال sop8 رو 350 میده در صورتی که در فروشگاه امیر ایسی حدود 100 بود



[gasemi.m100]

با سلام دوباره
اینم جالبه اما نمیدونم چقدر قابلیت پیاده سازی داره

از ادرس زیر

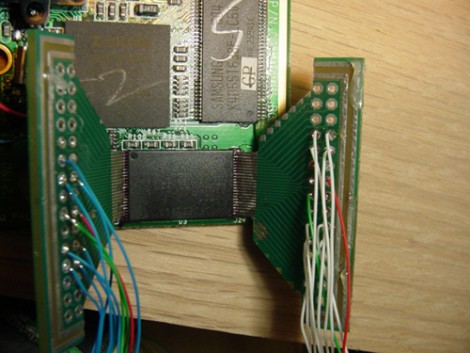

https://hackaday.com/2010/12/24/reading-nand-flash-chips-without-removing-them/
این سایت ایران روتحریم کرده



[mehdi kardouni]

با سلام دوباره
اینم جالبه اما نمیدونم چقدر قابلیت پیاده سازی داره
مشاهده فایل‌پیوست 180307
از ادرس زیر
https://hackaday.com/2010/12/24/reading-nand-flash-chips-without-removing-them/
این سایت ایران روتحریم کرده

جل الخالق !

تو این روش ها احتمال تداخل وجود داره


جدیدا چک نکردم اما خاطرم هست ما هم تحریمش کرده بودیم.



[gasemi.m100]

دیگر اساتید نظر یا پیشنهادی ندارند
