نحوه شناسایی ولتاژ فت و ماسفت؟

[deltashop]

سلام

چطور باید تشخیص داد یک فت یا ماسفت ولتاژش چنده ، یا یک فت چند ولت داره ؟



[khosrowG]

سلام

چطور باید تشخیص داد یک فت یا ماسفت ولتاژش چنده ، یا یک فت چند ولت داره ؟

با سلام و عرض ادب

دوست عزیز . ترانزیستور فت ولتاژ استانداردی ندارد خصوصاً فت قدرت که از 20 ولت تا 2000 ولت ساخته میشود و بستگی به طراحی دستگاه و توان دستگاه از فتهای مختلف و شماره های مختلفی استفاده میشود . و فتهای صنعتی تا 20000 ولت و آمپرهای بالا استفاده میگردد.

شما برای چک ولتاژ ترانزیستور فت و یا ماس فت باید به شماتیک دیاگرام دستگاه مورد نظر و یا یه دیتاشیت قطعه رجوع کنید

باتشکر



[deltashop]

با سلام و عرض ادب

دوست عزیز . ترانزیستور فت ولتاژ استانداردی ندارد خصوصاً فت قدرت که از 20 ولت تا 2000 ولت ساخته میشود و بستگی به طراحی دستگاه و توان دستگاه از فتهای مختلف و شماره های مختلفی استفاده میشود . و فتهای صنعتی تا 20000 ولت و آمپرهای بالا استفاده میگردد.

شما برای چک ولتاژ ترانزیستور فت و یا ماس فت باید به شماتیک دیاگرام دستگاه مورد نظر و یا یه دیتاشیت قطع رجوع کنید

باتشکر

سلام
ببخشید منظورم ماسفتی که در مادربرد استفاده می شه.
این عدد هایی که روی ماسفت مادربرد نوشته شده مگه بیانگر ولتاژش نیست ؟

پس از کجا بفهمیم که سالمه ؟

فرق بین ماس فت با رگلاتور چیه ؟

با تشکر



[khosrowG]

سلام
این عدد هایی که روی ماسفت مادربرد نوشته شده مگه بیانگر ولتاژش نیست ؟

پس از کجا بفهمیم که سالمه ؟

فرق بین ماس فت با رگلاتور چیه ؟

با تشکر

با سلام

دوست محترم بعضی از سازندگان روی فت ولتاژ و آمپر را قید میکنند و بعضی سازندگان بصورت شماره کد ولتاژ و آمپر را قید میکنند بطور مثال ترانزیستور فت به شماره 6N60 برابر با 600 ولت و 6 آمپر میباشد . ولی فت به شماره IRF614 بصورت کد میباشد و برای بدست آوردن ولتاژ و آمپر این قطعه باید به دیتاشیت مراجعه شود . در ضمن رگلاتورهای سه پایه و چهار پایه همه IC میباشند و فت نیستند . مگر در طرحی و ساخت رگلاتور بروی شاسی از فت استفاده شود .

باتشکر



[deltashop]

با سلام

دوست محترم بعضی از سازندگان روی فت ولتاژ و آمپر را قید میکنند و بعضی سازندگان بصورت شماره کد ولتاژ و آمپر را قید میکنند بطور مثال ترانزیستور فت به شماره 6N60 برابر با 600 ولت و 6 آمپر میباشد . ولی فت به شماره IRF614 بصورت کد میباشد و برای بدست آوردن ولتاژ و آمپر این قطعه باید به دیتاشیت مراجعه شود . در ضمن رگلاتورهای سه پایه و چهار پایه همه IC میباشند و فت نیستند . مگر در طرحی و ساخت رگلاتور بروی شاسی از فت استفاده شود .

باتشکر

سلام
پس ترانزیستور هایی که دور تا دور سی پی یو هستش اسمش چیه ، آخرش نفهمیدیم رگلاتور ، ماسفت ؟ ممنون میشم اسمشو بگین . ونحوه خوندن ولتاژش از نوشته روی قطعه رو بگین ؟

با تشکر



[khosrowG]

سلام
پس ترانزیستور هایی که دور تا دور سی پی یو هستش اسمش چیه ، آخرش نفهمیدیم رگلاتور ، ماسفت ؟ ممنون میشم اسمشو بگین . ونحوه خوندن ولتاژش از نوشته روی قطعه رو بگین ؟

با تشکر

با سلام

دوست عزیز شما لطف کنید مشخصات قطعه مورد نظرتان را بنویسید تا دوستان شما را راهنمائی کنند .

باتشکر



[farah676]

با عرض سلام
قطعات مورد نظرشما در مادربرد Mosfet میباشد با عنایت به فرمایش آقای گرجی متوجه خواهید شد که به چه صورت مشخصات آنها را بفهمید.



[farzad_yousefi]

سلام

چطور باید تشخیص داد یک فت یا ماسفت ولتاژش چنده ، یا یک فت چند ولت داره ؟

ببین دوست گلم اول شما باید تایپیک تست قطعاتو بخونی و بدونی v ram ,........ و غیره چی هست تا بتونیم بیشتر راهنماییت کنیم ولی مثلا در قسمت ram اگر یک رم ddr دارید باید ولتاژ 2.5 داشته باشید و در قسمت v cor باید نصف v ram یعنی نصف 2.5 که میشه حدود 1.3 رو داشته باشید پس برای شروع بهتره تست قطعاتو بخونید اگه براتون مشکل و ابهامی هست بگید تا دوستان کمکتون کنن



[deltashop]

با سلام

دوست عزیز شما لطف کنید مشخصات قطعه مورد نظرتان را بنویسید تا دوستان شما را راهنمائی کنند .

باتشکر

اینم شماره دو قطعه

1- D484 ادامه BA6X2E

K3918 ادامه M72



[khosrowG]

اینم شماره دو قطعه

1- D484 ادامه BA6X2E

ادامه M72

با سلام و عرض ادب

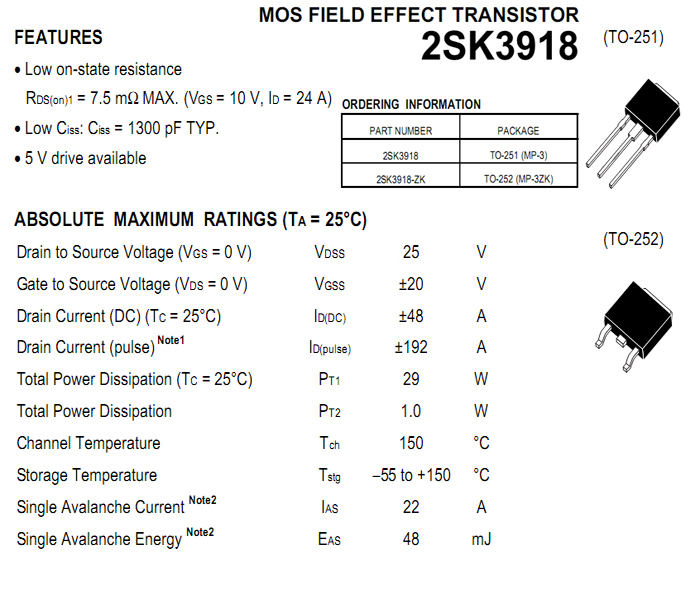

دوست عزیز K3918 یک ترانزیستور ماسفت به شماره 2SK3918 میباشد . ولی D481-1 مطمئن نیستم فکر کنم IC رگلاتور باشد. دیتاشیت این دو قطعه را آپلود میکنم.

باتشکر

جهت دریافت دیتاشیت به این تاپیک مراجعه کنید http://www.irantk.ir/irantk16316/#post92238 http://www.irantk.ir/irantk16317/#post92239
