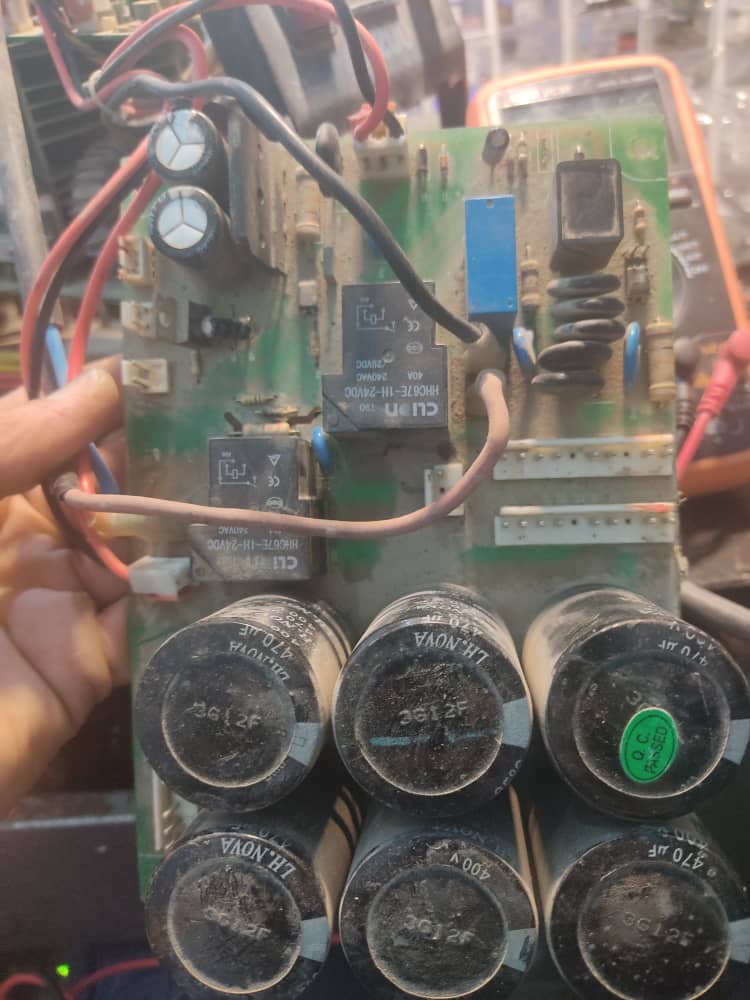

سلام دوستان یه دستگاه جوش آوردن صفحه نمایش روشن میشه ولی اون سوکت که300ولت نداره...چک کردم تا پل دیود ولتاژ هست رله ها چک کردم سالم بودن ولی هیچ ولتاژی رو خازنها صافی بزرگ ولتاژی نمیاد ممنون میشم راهنمایی کنین
این مدل بردهای تغذیه سه تا رله و دو تا ماسفت IRF داره که توسط دو تا اپتوکوپلر کنترل میشند
تا وقتی که رله آبی روشن نشه برق ورودی به ptc و ntc ها نمیرسه و تا وقتی که این رله روشن نشه دو تا رله اصلی که وظیفه تامین برق خازنهای بزرگ را داره روشن نمیشند
پس قبل از هر کاری رله کوچک آبیه را راه اندازی کن
این مدل بردهای تغذیه سه تا رله و دو تا ماسفت IRF داره که توسط دو تا اپتوکوپلر کنترل میشند
تا وقتی که رله آبی روشن نشه برق ورودی به ptc و ntc ها نمیرسه و تا وقتی که این رله روشن نشه دو تا رله اصلی که وظیفه تامین برق خازنهای بزرگ را داره روشن نمیشند
پس قبل از هر کاری رله کوچک آبیه را راه اندازی کن
شما اول باید رله آبی را روشنش بکنی تا برق وارد ntc و ptc بشه و باعث شارژ شدن موقتی خازنهای بزرگ بشه
بعد از شارژ خازن های بزرگ و تحریک اپتوکوپلر کناری و فرمانپذیری ماسفت کناری باعث تحریک و روشن شدن رله های بزرگ مشکی میشه

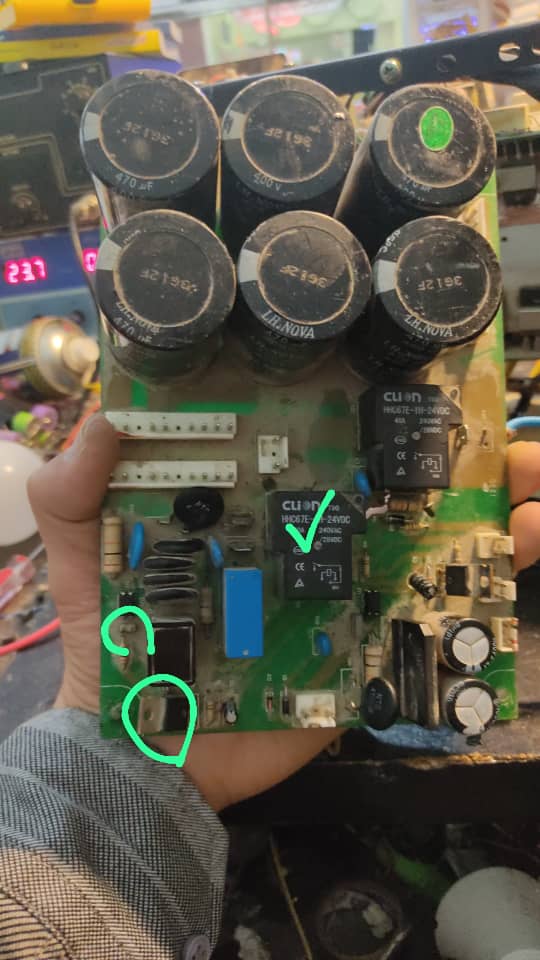

کنار رله بزرگ مشکی که علامت نداره یه مقاومت هست که حدودا ده بیست اهمی هستش تستش کن ببین سالمه
و همینطور یه ماسفت کنارش هست اون اگر سالم باشه اگر سالم باشه برق رله آبی تامین میشه
