سوال: نبود قطعاتی روی مادربورد

[sistana]

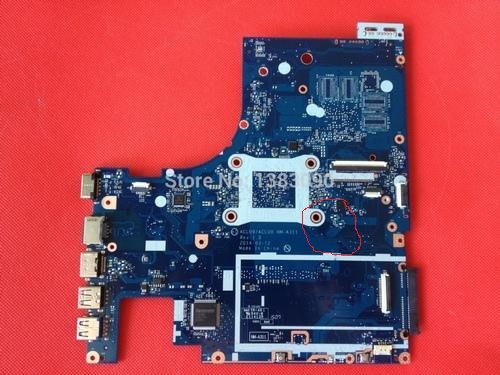

با سلام/در مادربوردهای جدید مثل لنوو 5080 وقتی میایم مدار رو چک کنیم بعضی قطعات رو تو شماتیک زده اما وقتی به بورد مراجعه میکنیم فقط پایه های و شماره اون قطعه روی بورد دیده میشه و اثری از حضور فیزیکی اون قطعه نیست و جالبتر اینکه روی پایه ها هم ولتاژهایی که تو شماتیک زده داریم اما خود قطعه نیست و این مورد رو بیشتر تو ماسفت های 3 پایه من دیدم از اساتید کسی اطلاعاتی داره ممنون میشم در اختیار من کم سواد بزاره چون واسه تعویض نمیدونم چکار منم
سپاسگذار



[cybernova]

دوست خوبم
با توجه به تعدد مدل ها و استفاده از یک برد برای چندین مدل مختلف نزدیک به هم ،طبیعی هست که با توجه به امکانات و آپشنها ،برخی قسمت ها بر روی یک مدل وجود داشته باشه و در مدل پائین اون قسمت حذف شده باشه.این قضیه فقط در مورد لپ تاپ ها نیست و دستگاههای دیگری مثل پرینترها یا LED ها هم دارای چنین طراحی هستند .مثلا در مورد پرینتر یک مدل رو در نظر بگیرید که دارای آپشن وایفای هست و مدل دیگر همان دستگاه بدون وایفای .
فقط اینکه سوال شما اندکی مبهم هست ،وقتی قسمتی روی برد وجود نداره ،دیگه کار کردن روی اون قسمت معنی نمی تونه داشته باشه .البته اگه این نبود قطعه بصورت کارخانه ای باشه نه اینکه قبل از شما همکار دیگه ای اون قسمت رو دستکاری کرده باشه .
موفق باشید .
