سلام اساتید گرامی ، یک اسپیکر وکر با مشکل چسبیدن اسپیکر و نداشتن صدا برای تعمیر برام اوردن ، با ولتاژ گیری از مدار ، در خروجی امپلی فایر ولتاژ -28 ولت به اسپیکر دیده شد، با روش بازگشتی و دنبال کردن ولتاژ موجه شدم ورودی مدار امپلی فایر بعد از خازن کوپل (سر راه ورودی چپ مدار دیجیتال برد جلو به برد امپلی فایر ) ولتاژ -4~-14 ولت قابل انداز گیری بود ، شیماتیک این مدار رو در عکس مشخص کردم ، با بررسی مشاهده کردم این ولتاژ بایست از طریق مقاومت 33 کیلو اهم به زمین تخلیه شود. بهر حال مقاومت رو تعویض کردم اما پس مدتی کار کردن دوباره ولتاژ این قیمت منفی شده و اسپیکر می چسبد.
میشه بگین احتمال دیگه مشکل کجاست؟ کلافه ام کرده حسابی:boxing:

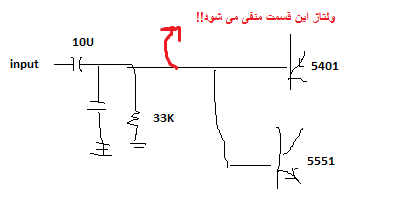

عکس شیماتیک

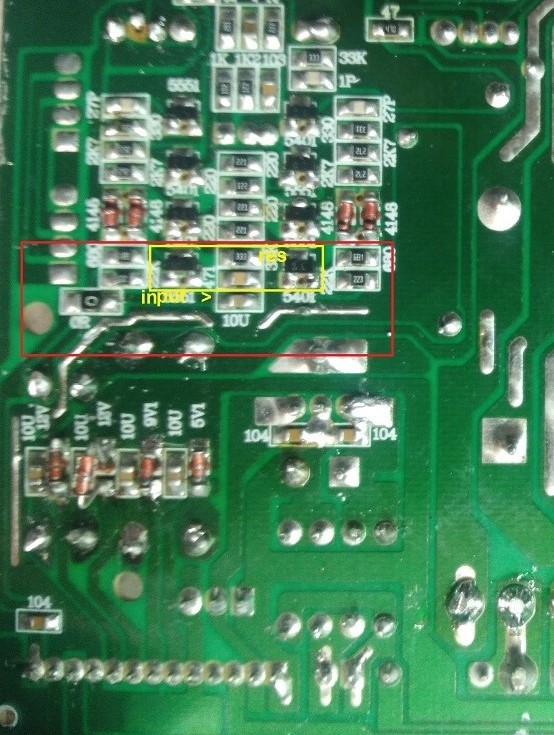

عکس خود pcb خیلی هم بی کیفیت ساخته شده!!!
میشه بگین احتمال دیگه مشکل کجاست؟ کلافه ام کرده حسابی:boxing:
عکس شیماتیک
عکس خود pcb خیلی هم بی کیفیت ساخته شده!!!
