سلام خدمت تمامی دوستانی که در انجمن هستند و دارن این پست را می خوانند
خصوصا مدیران محترم این بخش اقایان رجبی راستکار غزال و اقای رسولی عزیز
بنده مشغول طراحی یک پروژه هستم که در مرحله pcb به مشکل برخوردم هر جایی که در اینترنت به فکرم می رسید را گشتم اما تمام تلاشهایم بی نتیجه مانده است
نیاز مبرم به footprint در التیوم به مشخصات قطعه زیر دارم لطفا اگه کسی این قطعه یا کتابخانه ای که این فوت پرینت درش هست را داره برای بنده اپلود کنه و اگه کسی می تونه این فوت پرینت را طراحی کنه بنده را راهنمایی کنه که چطور می تونم اونو طراحی کنم
و اما مشخصات قطعه به شرح زیر است
نوع پکیج : lqfp
ابعاد:14 میلیمتر در 14 میلیمتر به ارتفاع 1/4 میلیمتر
تعداد پایه :128
فاصله پایه ها از یکدیگر :4 دهم میلیمتر
مقدارفوت پرینت : 2 میلیمتر

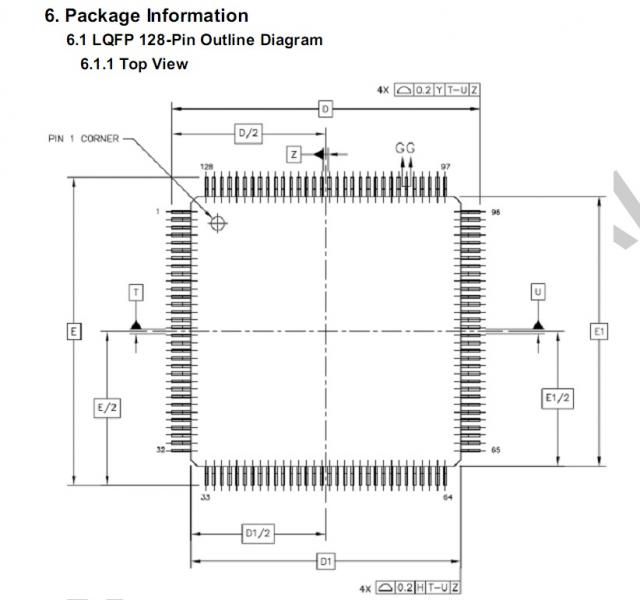

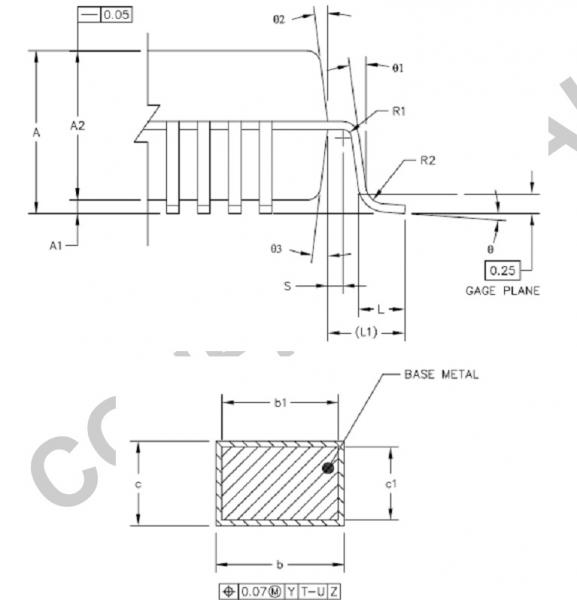

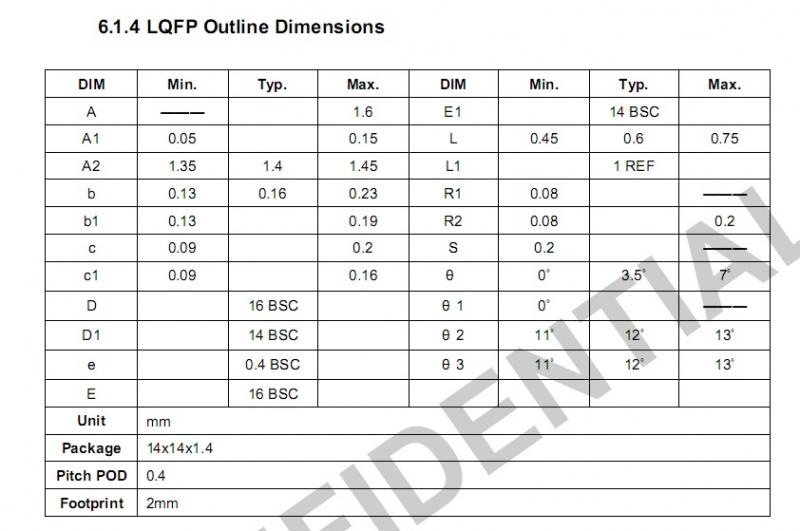

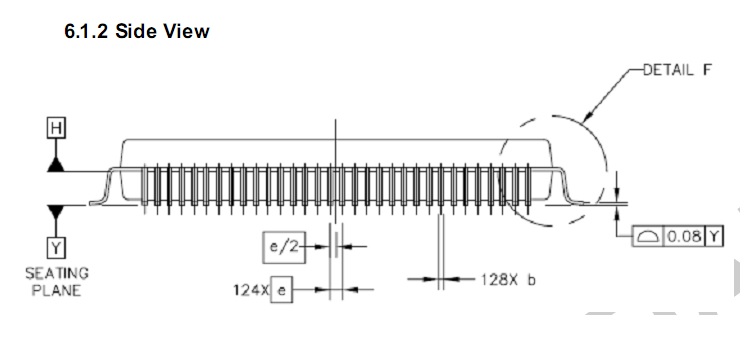

در ادامه عکس این قطعه و مشخصات فنی به همراه شماتیک فنی ضمیمه می شود
و اما دیتا شیت تخصصی برای طراحان فوت پرینت در فایل ضمیمه ارسال می شود
قبلا از همکاری تمامی دوستان کمال تشکر را دارم
موفق باشید
