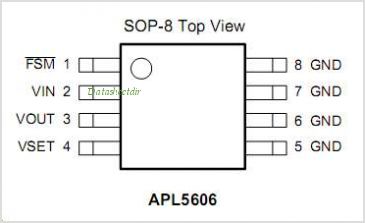

این آی سی هشت پایه در واقع کنترل کننده سرعت فن در مواقع مختلف هستش البته دوستان توجه کنند این آی سی 8 پایه همیشه یک طرفش 4 تا پایش GND هستش یکی از پایه ها FSM یا Full Speed Mode یک پایه Vin یا ولتاژ ورودی یک پایه V out ولتاژ خروجی و پایه آخر هم Vset یا پایه ای که کنترل کننده ولتاژ ( سرعت فن ) هستش ! که این پایه به یکی از پایه های آی سی I/O متصل هستش ! البته مابین این دو یک سری قطعات SMD شامل خازن و یا مقاومت وجود داره ! اگه از این پایه به I/O راه نداد می تونید تست بازر و یا و لتاژ رو از روی پایه ی دوم مقاومت SMD بگیرید !

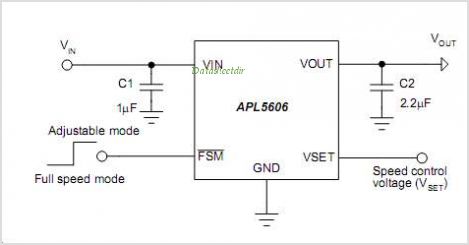

همینطور که تو تصاویر می بینید چند قطعه smd مثل مقاومت و خازن هم هستند که باید چک شن .
